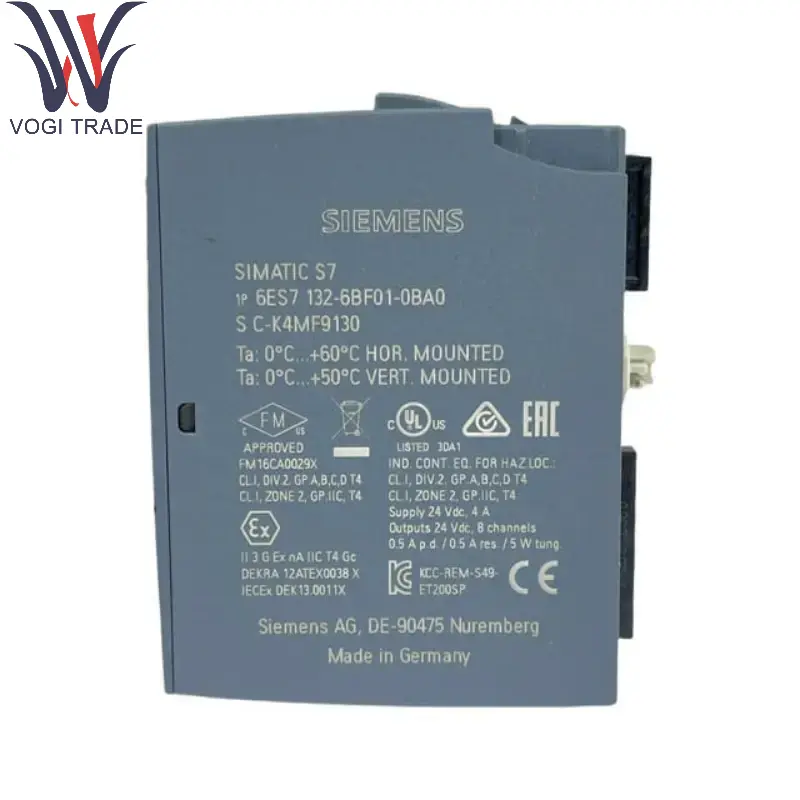

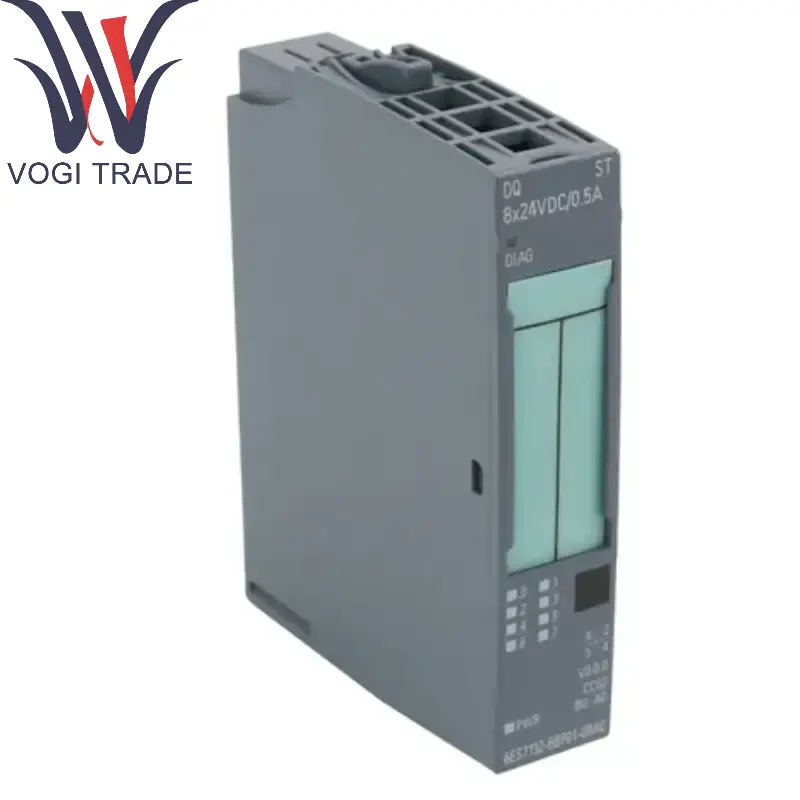

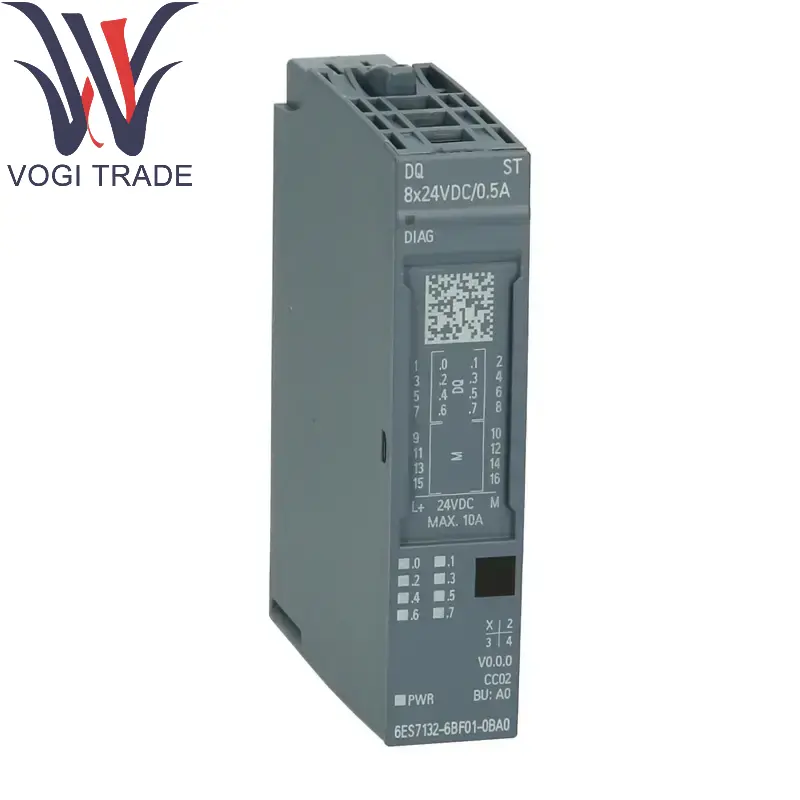

العلامة التجارية: Siemensالوصف: وحدة الإخراج الرقميالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6ES7132-6BF01-0BA0 SIMATIC ET 200SP ، وحدة الإخراج الرقمي ، DQ 8X 24V DC/0،5A ، الإخراج المصدر (PNP ، P-switching)
تصنيع |
سيمنز |
رقم النموذج |
6ES7132-6BF01-0BA0 |
كتالوج |
Simatic ET 200SP |
بلد المنشأ |
ألمانيا |
رمز HS |
8538900000 |
البعد |
1.5 سم × 7.3 سم × 5.8 سم |
بُعد التعبئة |
3.5 سم × 9.3 سم × 7.8 سم |
وزن |
0.03 كجم |
المعلمات الفنية
الخصائص الكهربائية
نوع الإخراج: الترانزستور (إخراج المصدر ، P-MOSFET)
الجهد المقنن: 24V DC
تيار تم تقييمه لكل قناة: 0.5A
إجمالي الوحدة النمطية: 2A (إجمالي جميع القنوات)
نطاق مقاومة الحمل: 48Ω ~ 4KΩ
طريقة العزلة: لا توجد عزل بين القنوات ، العزلة بين المجموعات (8 قنوات لكل مجموعة)
الاتصال والتكوين
ناقل متوافق: profinet (متصل عبر وحدة واجهة ET 200Sp)
أداة التكوين: الخطوة 7 (بوابة TIA) / استيراد ملف GSD
نوع الوحدة النمطية: الساخنة
الخصائص الميكانيكية
عرض الوحدة: 15 مم (تصميم مضغوط)
طريقة الأسلاك: الأسلاك السريعة عبر BaseUnit (BU) ، دعم اتصال الربيع.
مطابقة BASEUNIT: نوع بو مطلوب.
Diagnostic function
يدعم Siemens 6ES7132-6BF01-0BA0 اكتشاف الدائرة القصيرة والكشف عن كسر الأسلاك.
يمكن عرض معلومات الخطأ عبر PLC أو HMI.
ميزات المنتج
فعالة ومدمجة: يتم دمج 16 قناة في عرض 15 مم ، مما يوفر مساحة في خزانة التحكم.
التوسع المرن: يدعم نظام ET 200SP التوسع المعياري ويمكن تثبيته بطريقة مختلطة مع الوحدات الرقمية/التناظرية.
موثوقية عالية: الساخنة القابلة للتبديل ، لا يوجد وقت للتوقف المطلوب للصيانة.
الأسلاك المبسطة: يقلل تصميم BaseUnit وقت الأسلاك ويقلل من معدلات الخطأ.
مجالات التطبيق
الأتمتة الصناعية
Siemens 6ES7132-6BF01-0BA0 يتحكم في صمامات الملف اللولبي ، الأسطوانات ، مبتدئين السيارات ، إلخ على خطوط الإنتاج.
محرك أقراص أجهزة الإشارة مثل مصابيح المؤشر والإنذارات.
التحكم في العملية
التحكم في الصمامات للصناعات مثل المواد الكيميائية ومعالجة المياه.
الخدمات اللوجستية والتعبئة
أنظمة الفرز ، التحكم في حزام النقل.
تصنيع السيارات
خطوط التجميع ، والتحكم في المعدات الطرفية الروبوت.
Nأوتيس
مطابقة الحمل: تأكد من أن تيار الحمل الخارجي لا يتجاوز 0.5A/القناة وأن إجمالي التيار لا يتجاوز 2A.
تدابير الحماية: يوصى بإضافة الصمامات أو الثنائيات Siemens 6ES7132-6BF01-0BA0 لإضافة الصمامات أو الثنائيات لحماية الأحمال الاستقرائية (مثل ملفات الترحيل).
الظروف البيئية: نطاق درجة حرارة التشغيل -20 درجة مئوية ~ +60 درجة مئوية ، تجنب بيئة التداخل الكهرومغناطيسي القوية.
