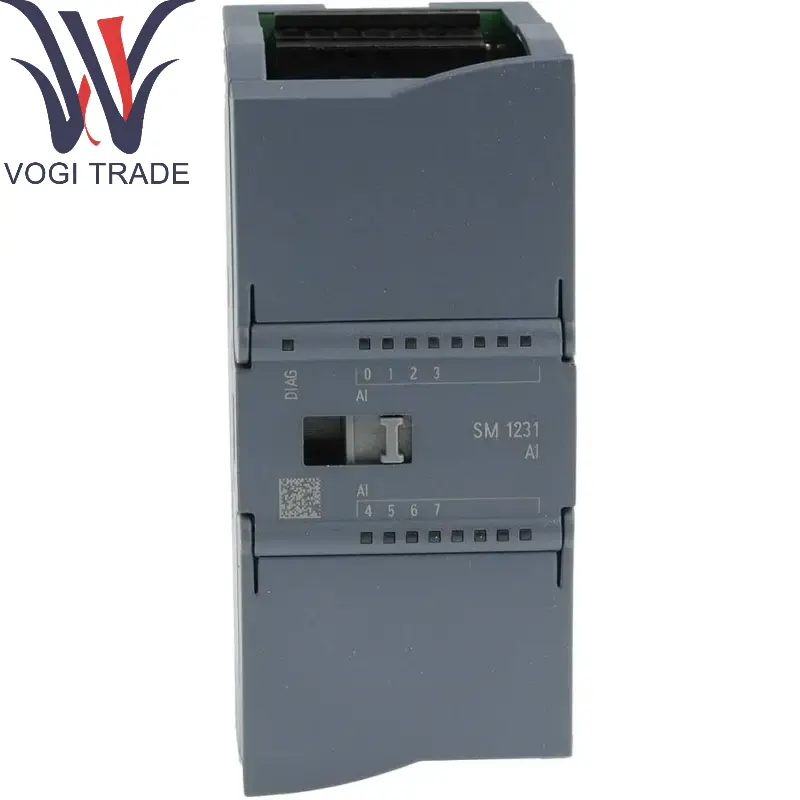

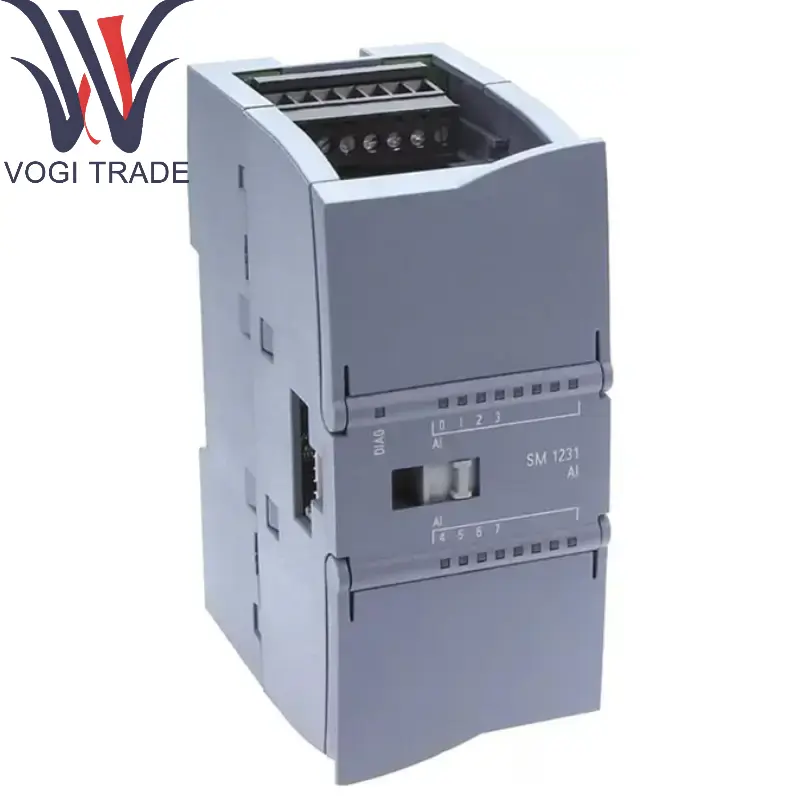

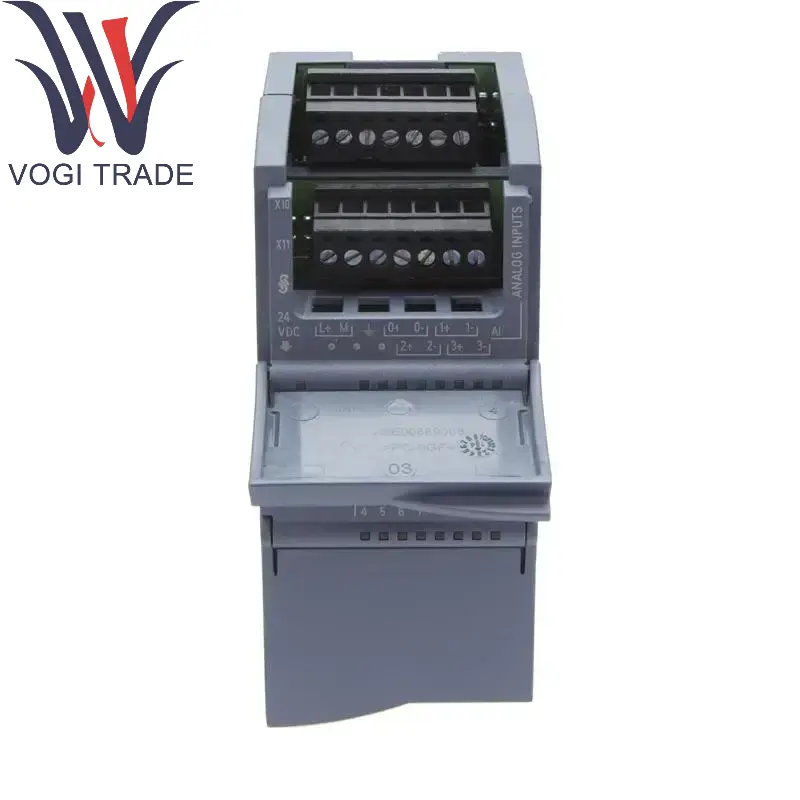

العلامة التجارية: Siemensالوصف: SM 1231 وحدات الإدخال التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6ES7231-4HF32-0XB0 S7-1200 ، المدخلات التناظرية ، SM 1231 ، 8 AI ، +/- 10 V ، +/- 5 V ، +/- 2.5 V ، أو 0-20 Ma/4-20 Ma ، 12 بت +علامة أو (13 بت)
تصنيع |
سيمنز |
رقم النموذج |
6ES7231-4HF32-0XB0 |
كتالوج |
Simatic ET 200SP |
بلد المنشأ |
ألمانيا |
رمز HS |
8538900000 |
البعد |
4.5 سم × 10.0 سم × 7.5 سم |
بُعد التعبئة |
6.5 سم × 12.0 سم × 9.5 سم |
وزن |
0.180 كجم |
وصف المنتج
نوع الوحدة: وحدة إدخال تمثيلية مضغوطة لجمع الإشارات الحالية.
عدد القنوات: 8 مدخلات معزولة ، يمكن تكوين كل قناة بشكل مستقل.
نوع الإشارة:
يدعم القياس الحالي 2 سلك أو 4 سلك.
القرار: 16 بت ، تحويل عالي الدقة.
العزلة الكهربائية: العزلة بين القنوات وبين القنوات وحافلة الطائرة الخلفية لتعزيز القدرة المضادة للتداخل.
الوظيفة التشخيصية: يدعم Siemens 6ES7231-4HF32-0XB0 اكتشاف الانفصال ، إنذار المدى الزائد ، وما إلى ذلك ، لتسهيل استكشاف الأخطاء وإصلاحها.
المعلمات الفنية الرئيسية
تفاصيل المعلمة
نطاق الإدخال الحالي: ± 20ma ، 0/4-20ma (قابلة للتكوين للبرامج)
القرار 16 بت (بما في ذلك بق البت)
وقت التحويل 50µs لكل قناة (وضع عالي السرعة) ، مناسبة لاكتساب الإشارة السريعة
دقة ± 0.3 ٪ (عند 25 درجة مئوية)
معاوقة الحمل ≤300Ω (المدخلات الحالية)
جهد مزود الطاقة 24V DC
استهلاك الطاقة القيمة النموذجية 1W
درجة حرارة التشغيل -20 درجة مئوية إلى +60 درجة مئوية
مستوى الحماية IP20
طريقة التكوين من خلال الخطوة 7 (بوابة TIA) أو ملف GSD
ميزات المنتج
أخذ العينات عالية السرعة: 50µs/وقت تحويل القناة ، مناسبة لمراقبة العملية الديناميكية.
التكوين المرن: يمكن تعيين كل قناة بشكل مستقل على 2-ware أو 4-wire لتلبية متطلبات المستشعر المختلفة.
التصميم المدمج: بنية معيارية ، ساخنة قابلة للتبديل.
التشخيصات المتكاملة: المراقبة في الوقت الفعلي لحالة الإشارة ، وتحسين موثوقية النظام.
التوافق: تكامل سلس مع نظام ET 200SP ، ودعم التواصل profinet أو profibus.
مجالات التطبيق
الأتمتة الصناعية: Siemens 6ES7231-4HF32-0XB0 المستخدمة لاكتساب الإشارة التناظرية لأنظمة PLC.
التحكم في العملية: Siemens 6ES7231-4HF32-0XB0 توصيل أجهزة إرسال درجة الحرارة ، مستشعرات الضغط ، عدادات التدفق ، إلخ.
الحصول على البيانات عالية السرعة: مثل مراقبة جودة خط الإنتاج ، وحلقات التحكم في التغذية المرتدة السريعة.
إدارة الطاقة: نظام مراقبة الطاقة الحالي/الطاقة.
معدات الاختبار: قياس عالي الدقة في المختبرات أو مقاعد اختبار خط الإنتاج.
التثبيت والتكوين
الوحدة الأساسية: يجب مطابقة Siemens 6ES7231-4HF32-0XB0 مع النموذج المقابل لقاعدة ET 200SP.
برنامج البرمجة: تكوين المعلمة عبر بوابة Siemens TIA أو الخطوة 7.
طريقة الأسلاك: استخدم محطات المشبك الربيعي أو محطات المسمار.
ملحوظات
التأريض والدرع: ينصح Siemens 6ES7231-4HF32-0XB0 بحماية خطوط الإشارة التناظرية لتقليل التداخل الكهرومغناطيسي.
المتطلبات البيئية: تجنب ارتفاع درجة الحرارة أو الرطوبة العالية أو بيئة الاهتزاز القوية.
المعايرة: قد تكون هناك حاجة للمعايرة المنتظمة بعد الاستخدام طويل الأجل لضمان الدقة.
