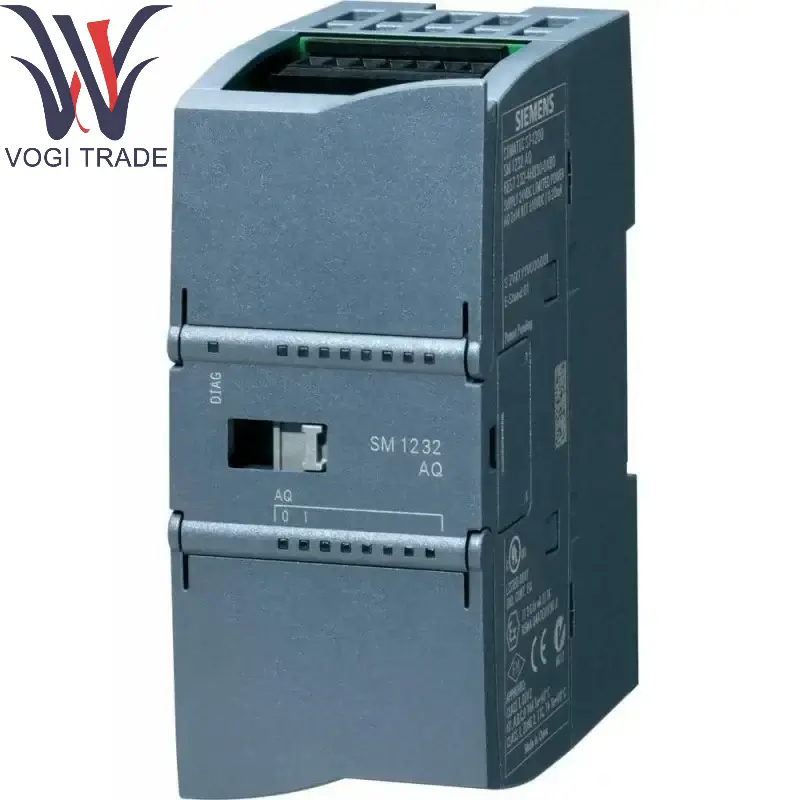

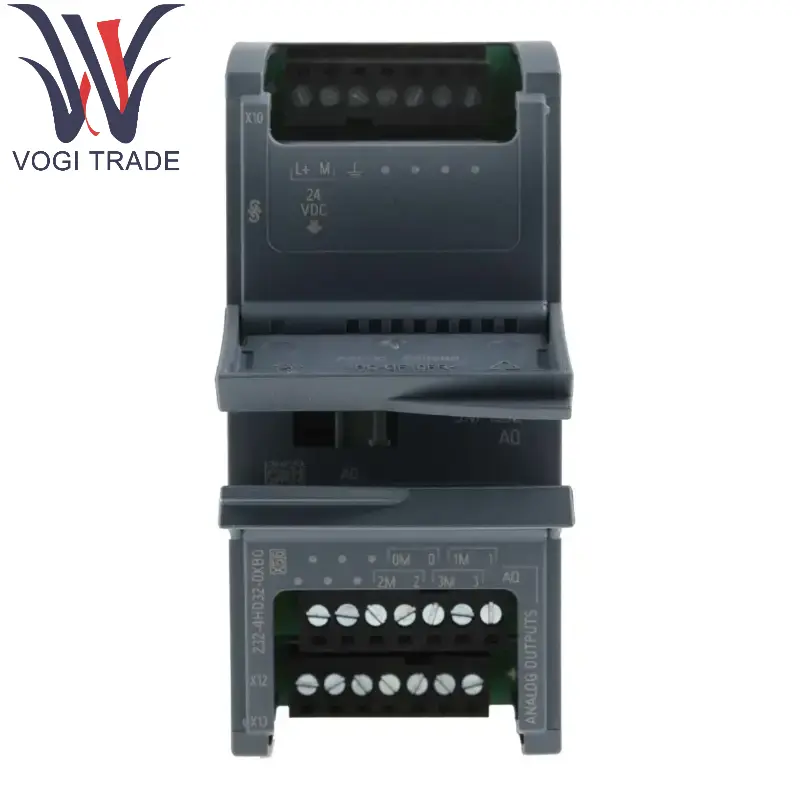

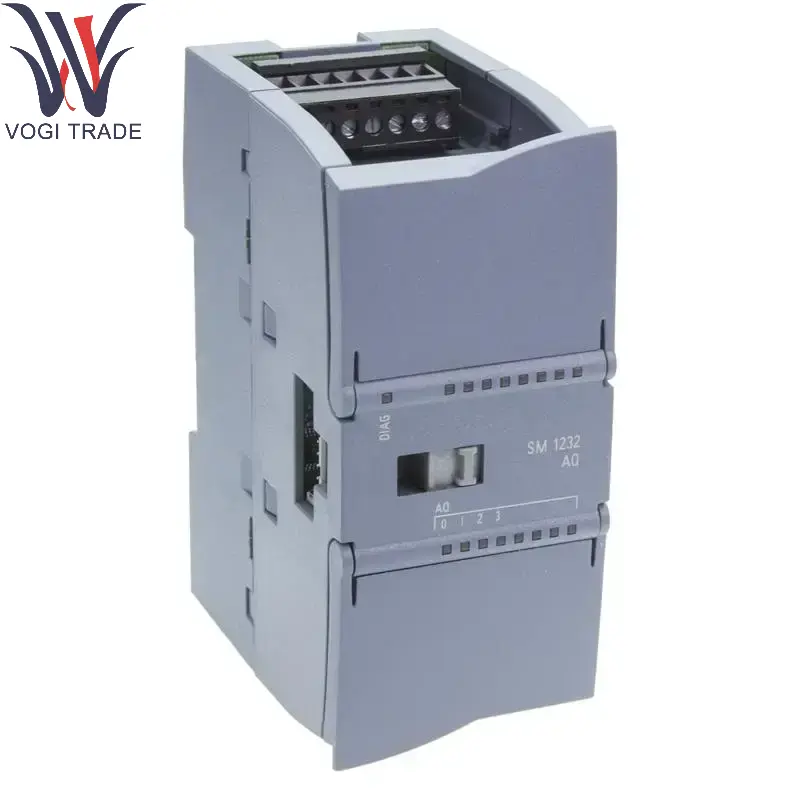

العلامة التجارية: Siemensالوصف: الإخراج التناظريالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6es7232-4hd32-0xb0 S7-1200 ، الإخراج التناظري ، SM 1232 ، 4 AO ، +/- 10 V ، 14-bit ، أو 0- 20 Ma/4-20 Ma ، دقة 13 بت.
تصنيع |
سيمنز |
رقم النموذج |
6ES7232-4HD32-0XB0 |
كتالوج |
Simatic ET 200SP |
بلد المنشأ |
ألمانيا |
رمز HS |
8538900000 |
البعد |
4.5 سم × 10 سم × 7.5 سم |
بُعد التعبئة |
6.5 سم × 12 سم × 9.5 سم |
وزن |
0.18 كجم |
المعلمات الفنية
Siemens 6ES7232-4HD32-0XB0 ميزات مفتاح
عدد القنوات: 4 مخرجات تمثيلية معزولة.
نوع الإشارة:
إخراج الجهد: ± 10 V ، 0 ~ 10 V ، 1 ~ 5 V (قابل للبرمجة)
الإخراج الحالي: 0 ~ 20 Ma ، 4 ~ 20 Ma ، ± 20 Ma (قابل للبرمجة)
القرار: 16 بت (بما في ذلك بق البت) ، الإخراج عالي الدقة.
سعة التحميل:
الإخراج الحالي: الحمل الحد الأقصى 500 Ω
إخراج الجهد: الحد الأدنى 1 كيلو كيلو
الدقة: ± 0.3 ٪ (النطاق الكامل).
العزلة الكهربائية: العزلة بين القنوات وبين القنوات وحافلة الطائرة الخلفية.
عرض الوحدة: 35 مم (حجم الوحدة النمطية ET 200Sp القياسية).
إمدادات الطاقة: مدعوم من إمدادات الطاقة أو خارجي 24 فولت العاصمة.
الاتصال والتكوين
التوافق:
Siemens 6ES7232-4HD32-0XB0 يدعم profinet أو profibus-DP (يجب استخدامها مع وحدات الواجهة المقابلة).
تكامل سلس مع PLCs مثل S7-1500 و S7-1200.
أداة التكوين: تكوين المعلمات من خلال برنامج TIA Portal (الخطوة 7).
ميزات أخرى
وظيفة التشخيص: يدعم تشخيص الأعطال مثل الدائرة القصيرة ، وكسر الأسلاك ، والإفراط في الحد.
المبادلة الساخنة: يدعم استبدال الوحدة النمطية أثناء التشغيل (دعم النظام المطلوب).
تفاصيل المنتج
التصميم الطرفي: يستخدم الوحدة النمطية الفريدة من نوعها (BASEUNIT) لتبسيط الأسلاك.
مؤشر LED: يعرض حالة كل قناة (أخضر/أحمر).
الظروف البيئية:
درجة حرارة العمل: -20 درجة مئوية ~ +60 درجة مئوية
مستوى الحماية: IP20 (يحتاج إلى تثبيت في خزانة تحكم).
مجالات التطبيق
يستخدم Siemens 6ES7232-4HD32-0XB0 على نطاق واسع في سيناريوهات الأتمتة الصناعية التي تتطلب التحكم التناظري عالي الدقة ، مثل:
التحكم في العملية: تنظيم الصمامات ، التحكم في سرعة العاكس.
التصنيع: محرك servo ، والتحكم في درجة الحرارة.
Energy management: power output regulation.
معدات الاختبار: إخراج إشارة المستشعر التناظرية.
