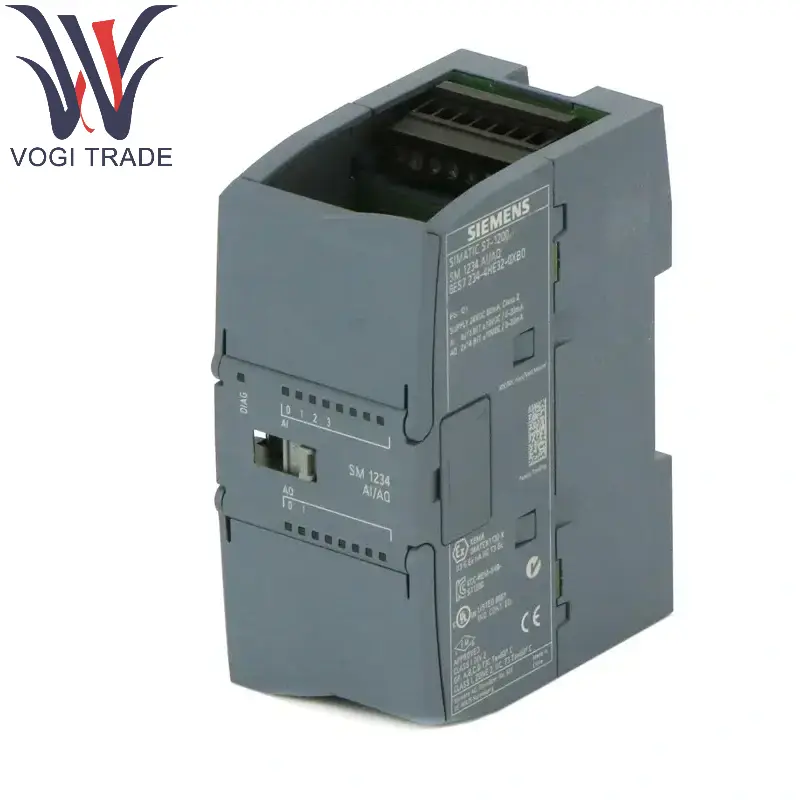

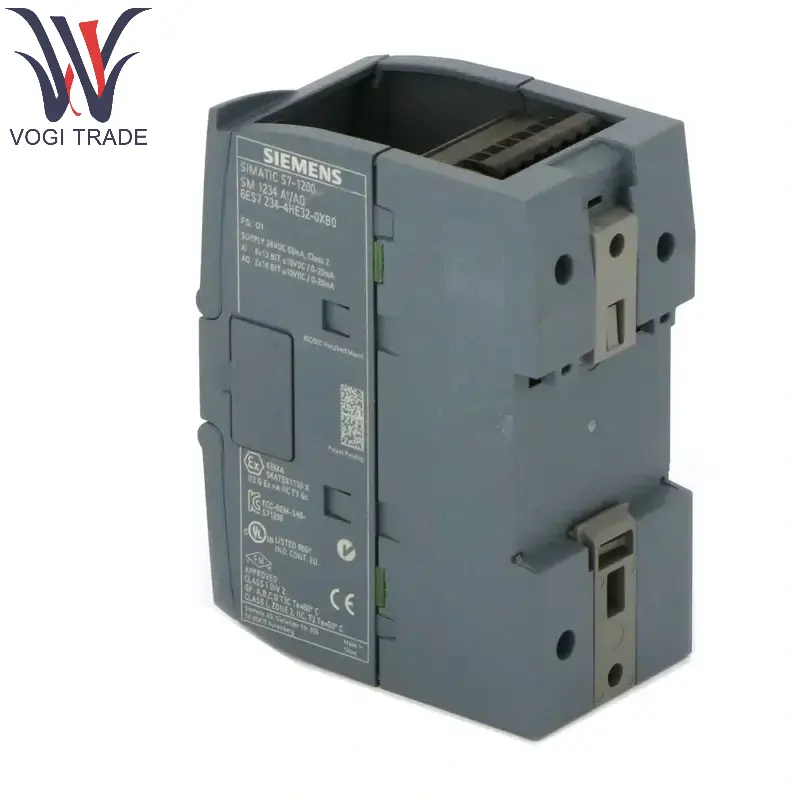

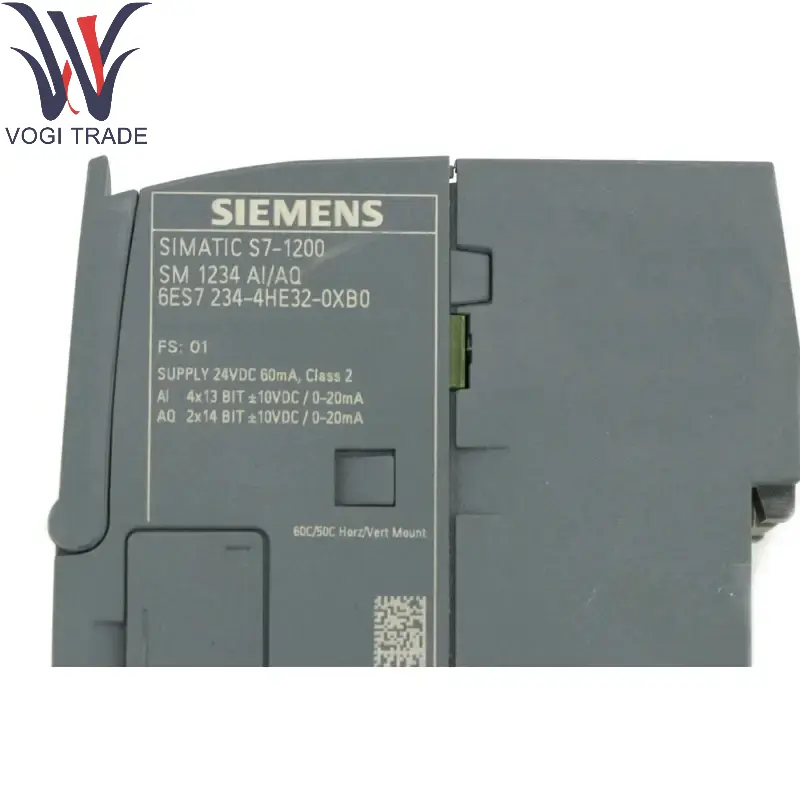

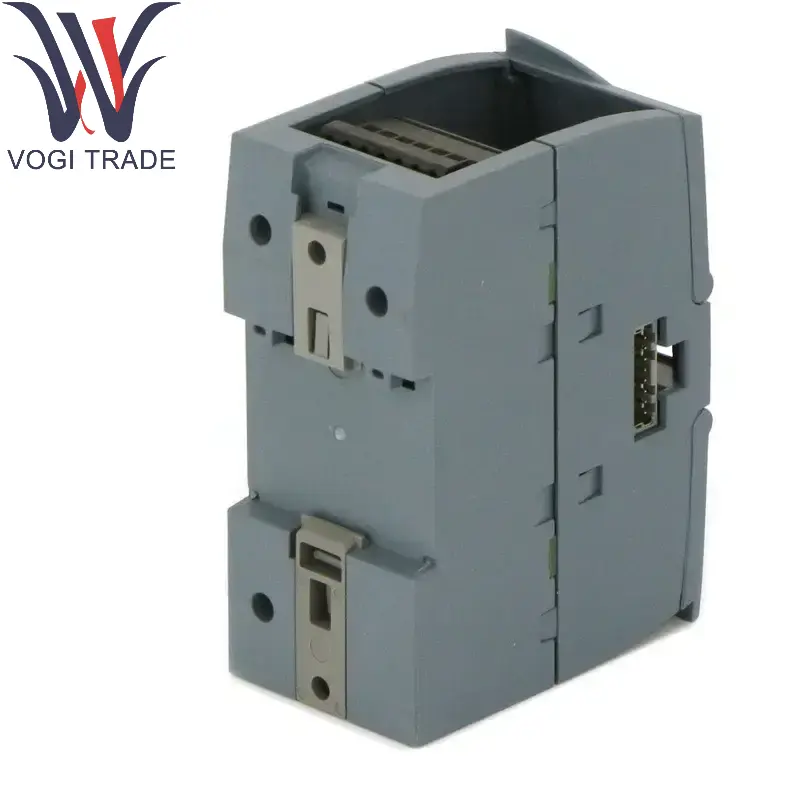

العلامة التجارية: Siemensالوصف: وحدة الإدخال التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6ES7234-4HE32-0XB0 S7-1200 ، التناظرية I/O SM 1234 ، 4 AI/2 AO ، +/- 10 V ، دقة 14 بت أو 0 (4) -20MA ، دقة 13 بت ،
| تصنيع |
سيمنز |
| رقم النموذج |
6ES7234-4HE32-0XB0 |
| كتالوج |
Simatic S7-1200 |
| بلد المنشأ |
ألمانيا |
| رمز HS |
8538900000 |
| البعد |
4.5 سم × 10.0 سم × 7.5 سم |
| بُعد التعبئة |
6.5 سم × 12.0 سم × 9.5 سم |
| وزن |
0.22 كجم |
وصف المنتج
وظيفة:
يدعم 4 مدخلات إشارة تمثيلية ، والتي يمكن تكوينها على أنها جهد (± 10V ، ± 5V ، 1 ~ 5V ، إلخ) أو التيار (0 ~ 20ma ، 4 ~ 20ma ، إلخ).
دقة عالية 16 بت ، مناسبة لسيناريوهات القياس عالية الدقة.
يدعم إدخال مستشعر درجة حرارة RTD و TC ، مع وظيفة تعويض النهاية الباردة.
العزلة الكهربائية: لا توجد عزلة بين القنوات ، ولكن الوحدة النمطية معزولة كهربائياً عن ناقل الطائرة الخلفية.
الوظيفة التشخيصية: يدعم Siemens 6ES7234-4HE32-0XB0 اكتشاف الانفصال ، إنذار المدى الزائد ، إلخ. لتعزيز موثوقية النظام.
تفاصيل المنتج
المعلمات الفنية
قنوات الإدخال: 4
دقة:
الجهد/التيار: 16 بت (بما في ذلك بق البت)
درجة الحرارة (RTD/TC): 15 بت + بت.
الدقة: ± 0.1 ٪ (الجهد/الحالي ، القيمة النموذجية)
وقت أخذ العينات: قابل للتكوين (افتراضي 25 مللي ثانية/قناة)
سعة التحميل: حمولة بحد أقصى 350Ω عند الإدخال الحالي
جهد العرض: 24 فولت DC (من خلال وحدة طاقة النظام)
استهلاك الطاقة: 1W النموذجي (عند عدم تحميل)
درجة حرارة التشغيل: -20 ℃～+60 ℃
مستوى الحماية: IP20 (يحتاج إلى تثبيت في خزانة التحكم)
هيكل الوحدة النمطية
الوحدة الأساسية: يجب استخدام Siemens 6ES7234-4HE32-0XB0 مع وحدة أساسية من اللون المقابل.
تحديد اللون: الأزرق الفاتح (رمز اللون القياسي للوحدات التناظرية).
قابلية التوسيع: يدعم Siemens 6ES7234-4HE32-0XB0 التوسع المعياري لنظام ET 200SP ، بحد أقصى 64 وحدة.
حقول التطبيق
التحكم في العملية الصناعية:
اكتساب إشارات تمثيلية مثل الضغط والتدفق ومستوى السائل.
مراقبة درجة الحرارة.
إدارة الطاقة: مراقبة الجهد الحالية/الجهد (مثل نظام توزيع الطاقة ، العاكس الكهروضوئي).
صناعة التصنيع:
فحص جودة خط الإنتاج (مثل مستشعر القوة ، معالجة إشارة مستشعر الإزاحة).
المراقبة البيئية (درجة الحرارة ، الرطوبة ، تركيز الغاز ، إلخ).
بناء أتمتة: درجة الحرارة والضغط في نظام HVAC.
المزايا والميزاتالتشنجات اللاإرادية
المرونة: يدعم Siemens 6ES7234-4HE32-0XB0 أنواع الإشارات المتعددة ويقلل من عدد قطع الغيار.
دقة عالية: دقة 16 بت تلبي احتياجات القياس الدقيق.
سهولة التكامل: اتصال سلس مع Siemens PLC عبر profinet أو profibus.
وظيفة التشخيص: اكتشاف الصدع في الوقت الحقيقي لتقليل خطر التوقف عن العمل.
توصيات التوافق والاختيار
PLC متوافق: Siemens S7-1200/1500 ، و 200Sp Controller ، إلخ.
البرمجيات الداعمة: مطلوب بوابة TIA (الخطوة 7) للتكوين والبرمجة.
نماذج بديلة:
6ES7231-4HF32-0XB0
6ES7234-4HE30-0XB0
