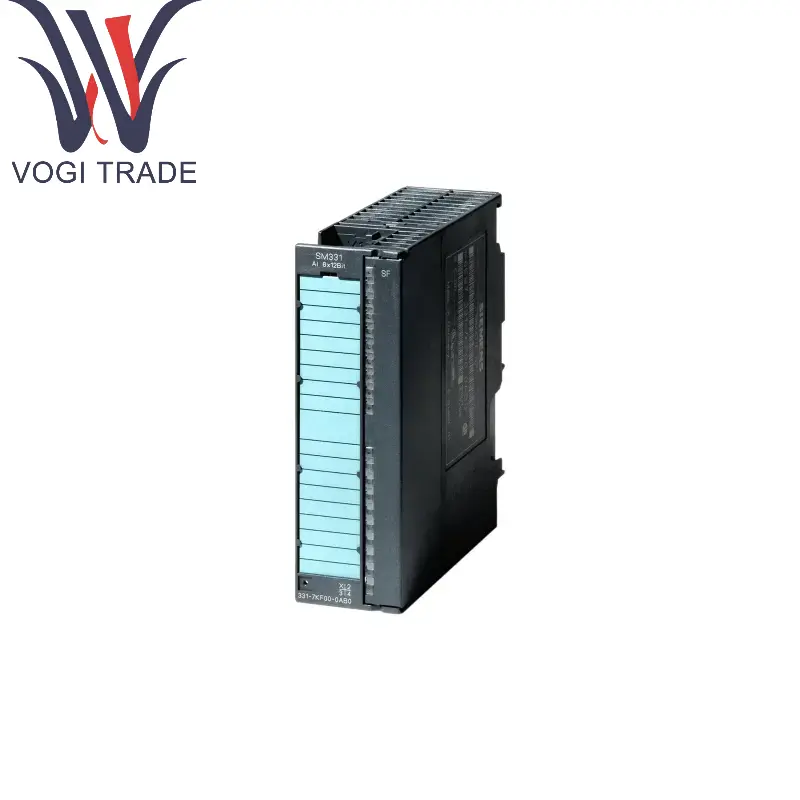

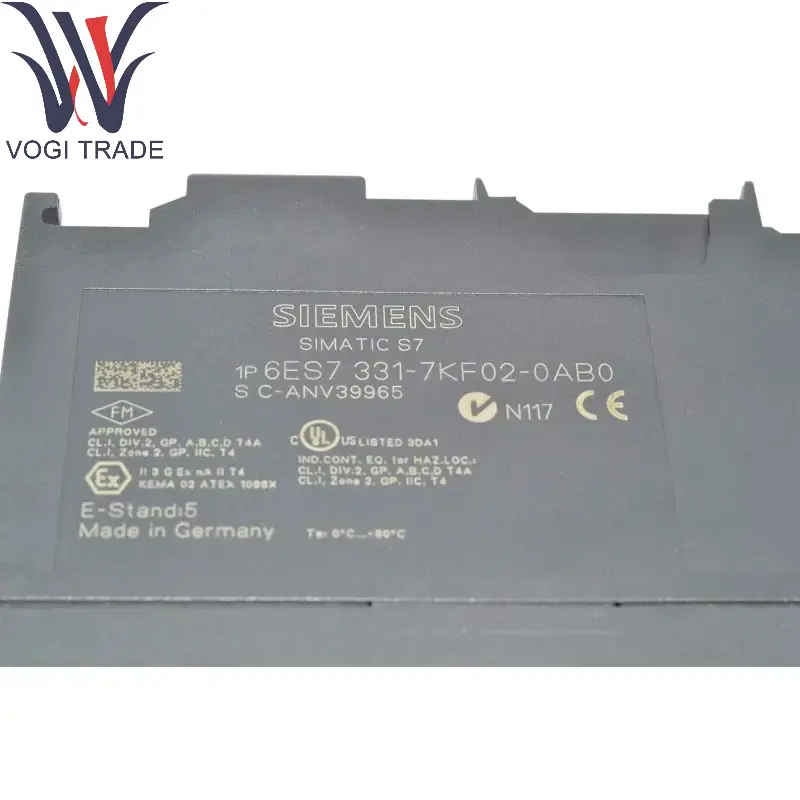

العلامة التجارية: Siemensالوصف: وحدة الإدخال التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6ES7331-7KF02-0AB0 S7-300 ، المدخلات التناظرية SM 331 ، معزولة ، 8 منظمة العفو الدولية ، الدقة 9/12/14 بت ، U/I/I/Thermocouple/Roustor ، إنذار ، تشخيص ، 1x 20 قطرًا/إدراجًا مع حافلة الخلفية النشطة.
| تصنيع |
سيمنز |
| رقم النموذج |
6ES7331-7KF02-0AB0 |
| كتالوج |
سيماتيكي S7-300 |
| بلد المنشأ |
ألمانيا |
| رمز HS |
8538900000 |
| البعد |
4.0 سم × 12.5 سم × 11.7 سم |
| بُعد التعبئة |
6.0 سم × 14.5 سم × 13.7 سم |
| وزن |
0.250 كجم |
المعلمات الفنية
قنوات الإدخال: 8 مدخلات تمثيلية
نوع الإشارة:
الجهد: ± 10V ، ± 5V ، ± 2.5V ، 0 ~ 10V ، 1 ~ 5V ، إلخ.
الحالي: 0 ~ 20ma ، 4 ~ 20ma ، ± 20ma
المقاومة: يدعم Siemens 6es731-7kF02-0AB0 2/3/4-Wire RTD
Thermocouple: يدعم أنواع متعددة حرارة
القرار: 16 بت
وقت التحويل: حوالي 1 مللي ثانية لكل قناة
العزلة الكهربائية: لا توجد عزلة بين القنوات ، ولكن الوحدة النمطية معزولة بصريًا عن ناقل الطائرة الخلفية.
سعة التحميل: عند الإدخال الحالي ، يكون الحد الأقصى لمقاومة الحمل ≤600Ω ؛ عند إدخال الجهد ، تكون مقاومة المدخلات ≥1mΩ.
الدقة: ± 0.1 ٪ كامل النطاق
درجة حرارة التشغيل: -20 ℃ ~ +60 ℃.
إمدادات الطاقة: مدعوم من S7-300 Backplane Bus
ميزات الوحدة النمطية
وظيفة التشخيص: يدعم Siemens 6ES7331-7KF02-0AB0 الكشف عن قطع الاتصال ، إنذار المدى الزائد ، الكشف عن خطأ التكوين ، إلخ.
طريقة التكوين: تكوين المدى ووقت التصفية والمعلمات التشخيصية من خلال برنامج الخطوة 7.
طريقة الأسلاك: الموصل الأمامي
مؤشر LED: حالة وحدة العرض
التوافق
Backplane Bus: يجب تثبيت Siemens 6ES7331-7KF02-0AB0 على سكة DIN من S7-300 ، وتوسع مع وحدة المعالجة المركزية أو الوحدات الأخرى من خلال موصل الحافلات.
برنامج البرمجة: Siemens 6ES7331-7KF02-0AB0 متوافق مع بوابة الخطوة 7 V5.X/TIA.
مجالات التطبيق
التحكم في العملية الصناعية:
جمع إشارات المستشعر مثل درجة الحرارة والضغط والتدفق.
تستخدم للتحكم في الحلقة المغلقة في صناعات الكيميائية والصيدلانية والأغذية والمشروبات.
إدارة الطاقة:
مراقبة الجهد والإشارات الحالية
أنظمة HVAC:
قم بتوصيل أجهزة استشعار درجة الحرارة (PT100) أو أجهزة إرسال الرطوبة.
معدات المختبر:
الحصول على البيانات عالية الدقة
أتمتة التصنيع:
المراقبة التناظرية في خطوط الإنتاج
