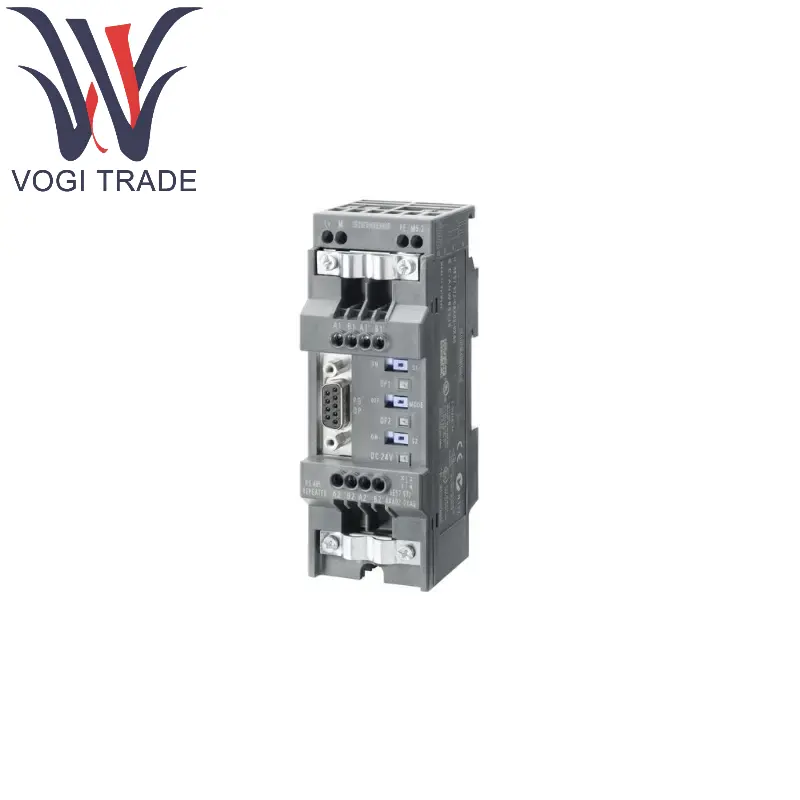

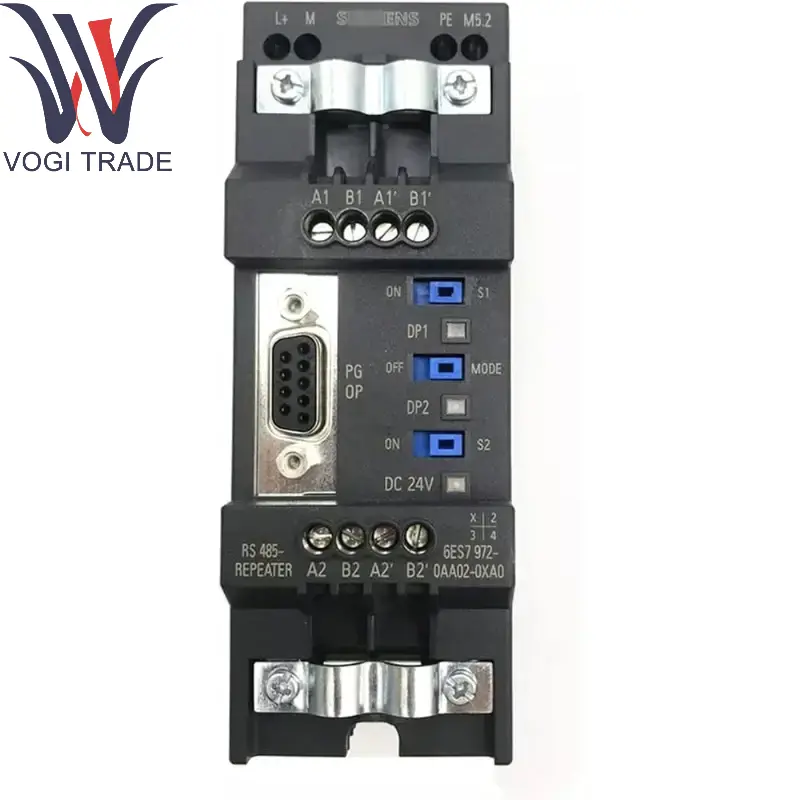

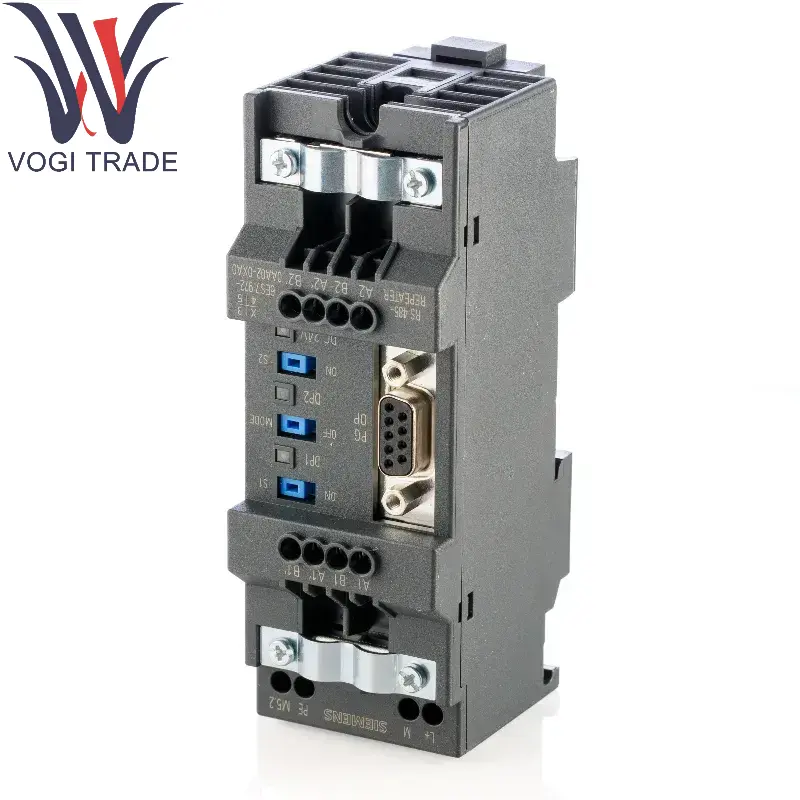

العلامة التجارية: Siemensالوصف: موصل الحافلات RS485الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6ES7972-0AA02-0XA0 SIMATIC DP ، RS485 مكرر لتوصيل أنظمة الحافلات Profibus/MPI مع الحد الأقصى. 31 العقد كحد أقصى. معدل باود 12 ميجابت/ثانية ، درجة الحماية IP20 تحسين معالجة المستخدم
| تصنيع |
سيمنز |
| رقم النموذج |
6ES7972-0AA02-0XA0 |
| كتالوج |
Simatic DP |
| بلد المنشأ |
ألمانيا |
| رمز HS |
8538900000 |
| البعد |
4.5 سم × 12.8 سم × 6.7 سم |
| بُعد التعبئة |
6.5 سم × 14.8 سم × 8.7 سم |
| وزن |
0.35 كجم |
وصف المنتج
وظيفة:
Siemens 6ES7972-0AA02-0XA0 للاتصال المادي لشبكة Profibus DP ، مما يوفر مقاومة الطرفية ووظائف ترحيل الإشارة.
يدعم Siemens 6ES7972-0AA02-0XA0 تقنية FastConnect لتبسيط عملية تجريد الكابلات وتثبيتها.
مقاومة طرفية متكاملة (قابلة للتبديل بواسطة التبديل) ، مناسبة للعقد نهاية الشبكة.
الخصائص الفيزيائية:
المواد السكنية: البلاستيك عالي القوة مع تصميم التدريع.
الواجهة: 9-دبوس من النوع/الأنثى من النوع D (اعتمادًا على التطبيق المحدد).
اتصال الكابل: عبر محطة برغي أو مكون إضافي FastConnect.
المعلمات الكهربائية:
جهد العمل: 5V (مدعوم من الحافلة).
الحد الأقصى للاستهلاك الحالي: ≤50 مللي أمبير.
مستوى الحماية: IP20 (مناسب لبيئة خزانة التحكم الصناعي).
التوافق:
متوافقة مع جميع أجهزة Siemens Profibus DP (مثل PLC ، ET200 الموزع I/O ، إلخ).
الامتثال لـ Profibus International Standard (IEC 61158).
طريقة التثبيت:
قم بتوصيل واجهة Profibus مباشرة للجهاز ، أو قم بتوصيل عقد متعددة في السلسلة عبر الكبل.
مجالات التطبيق
الأتمتة الصناعية:
شبكة Profibus DP المستخدمة لتوصيل Siemens S7-300/400/1500 سلسلة PLC.
واجهة الاتصال لأنظمة الإدخال/الإخراج الموزعة (مثل ET200M/ET200SP).
تصنيع:
Profibus Communication للتحكم في خط الإنتاج ومحرك المحرك (مثل العاكس Siemens).
التحكم في العملية:
تكامل الحافلة للأجهزة (عدادات التدفق ، أجهزة الاستشعار).
بنية تحتية:
التواصل مع أجهزة Profibus الأخرى في بناء أتمتة.
اعتبارات أخرى
المقاومة الطرفية:
يجب تمكين المقاومة الطرفية في كلا طرفي الشبكة (تم تعيينها بواسطة مفاتيح الموصل).
متطلبات الكابل:
يوصى باستخدام زوج Siemens المحمي الملتوي (مثل 6xV1830-0EH10).
نماذج بديلة:
6ES7972-0BA12-0XA0 (الإصدار مع منفذ البرمجة).
