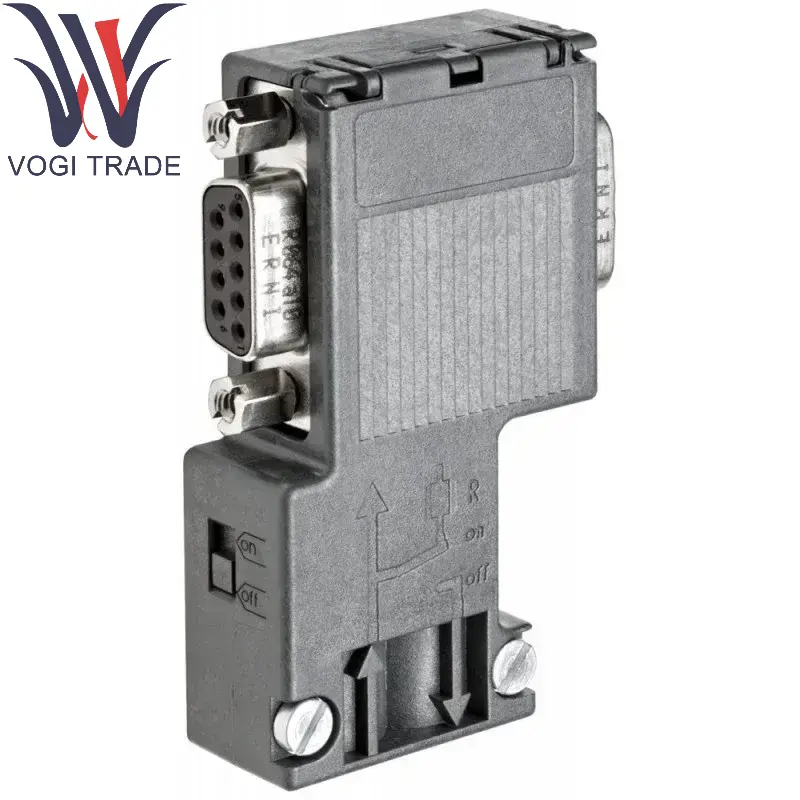

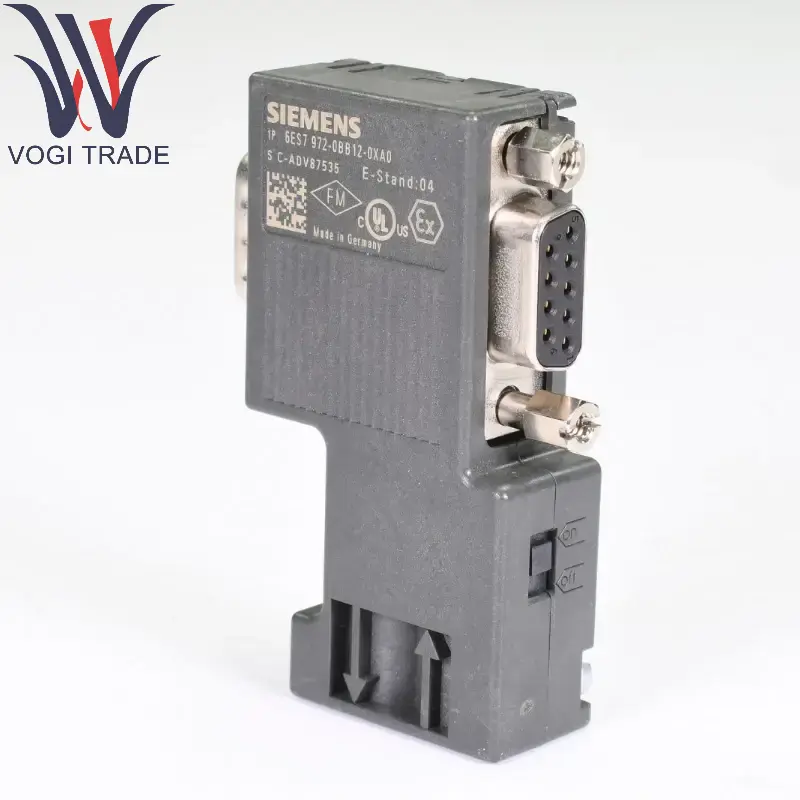

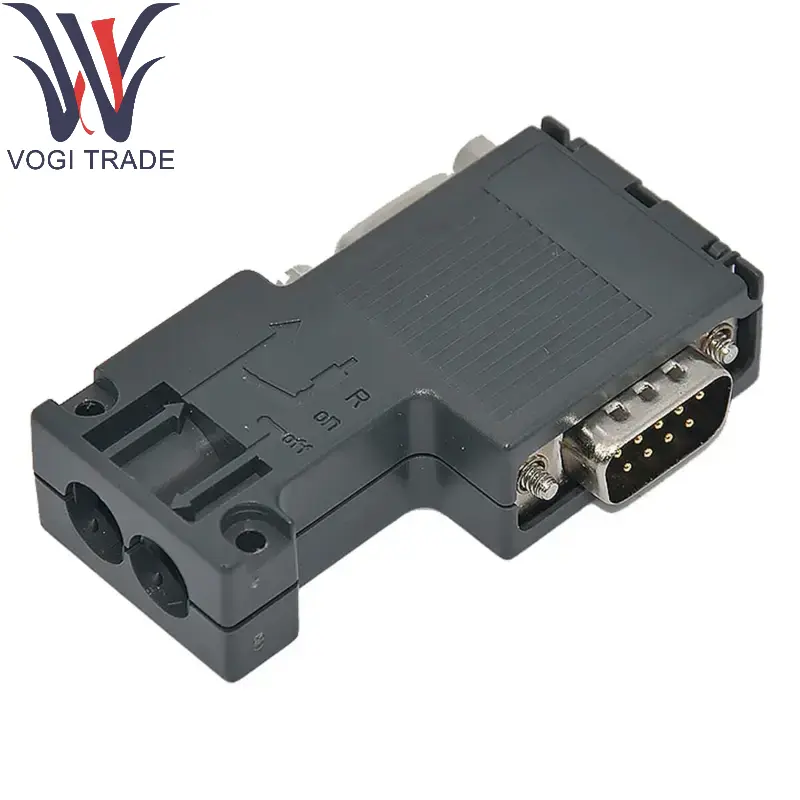

العلامة التجارية: Siemensالوصف: موصل الحافلات RS485الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6ES7972-0BB12-0XA0 SIMATION DP ، توصيل اتصال لـ PROFIBUS حتى 12 ميغابت/ثانية 90 درجة ، 15.8x 64x 35.6 مم (WXHXD) ، وإنهاء المقاوم مع وظيفة عزل ، مع وعاء PG.
تصنيع |
سيمنز |
رقم النموذج |
6ES7972-0BB12-0XA0 |
كتالوج |
Simatic DP |
بلد المنشأ |
ألمانيا |
رمز HS |
8538900000 |
البعد |
1.58 سم × 6.4 سم × 3.56 سم |
بُعد التعبئة |
3.58 سم × 8.4 سم × 5.56 سم |
وزن |
0.045 كجم |
المعلمات الفنية
نوع الواجهة:
واجهة Sub-D 9-Din (أنثى) ، تستخدم لتوصيل أجهزة Profibus DP.
توفر Siemens 6ES7972-0BB12-0XA0 واجهة برمجة إضافية (واجهة PG/OP) لسهولة التشغيل والصيانة.
الخصائص الكهربائية:
Siemens 6ES7972-0BB12-0XA0 يدعم بروتوكول PROFIBUS DP مع الحد الأقصى لمعدل الإرسال 12 ميغابت في الثانية.
بدون المقاوم الطرفي: يجب تكوين المقاوم الطرفي يدويًا (تم تعيينه بواسطة المفتاح على موصل الحافلات).
الخصائص الميكانيكية:
اتجاه منفذ الكابل: عمودي (90 درجة منفذ).
مستوى الحماية: IP20 ، مناسب للتثبيت في خزائن التحكم الصناعية.
كابل التوصيل: يدعم زوج ملتوية محمي قياسي (مثل Siemens 6xV1830-0EH10).
التوافق:
ينطبق على أجهزة Profibus DP مثل S7-300/400 ، ET 200 Series.
تفاصيل المنتج
ميزات التصميم:
تصميم المكونات للتثبيت السريع والاستبدال.
يسمح الإسكان الشفاف بالتفتيش البصري لحالة الاتصال.
يوفر Siemens 6ES7972-0BB12-0XA0 وظيفة قفل المسمار لضمان اتصال آمن.
تكوين المقاوم الطرفي:
إذا كان الموصل موجودًا في كلا طرفي الحافلة ، فيجب تنشيط المقاوم الطرفي بواسطة مقاوم طرفي خارجي (مثل 6ES7972-0BA12-0XA0) أو مفتاح يدوي.
مجالات التطبيق
الأتمتة الصناعية:
يستخدم Siemens 6ES7972-0BB12-0XA0 لتوصيل PLC (مثل S7-300/400) ، I/O الموزع (ET 200) والأجهزة الأخرى لشبكة Profibus DP.
التحكم في خط الإنتاج:
بناء أنظمة التحكم الموزعة في الصناعات مثل تصنيع السيارات ومعالجة الأغذية.
تصحيح الأخطاء:
Siemens 6ES7972-0BB12-0XA0 Connect بمبرمج (مثل PG/PC) عبر واجهة البرمجة (واجهة PG) للتشخيص عبر الإنترنت أو تنزيل البرنامج.
أتمتة البناء:
الاندماج في شبكة الاتصالات لنظام التحكم في المبنى.
