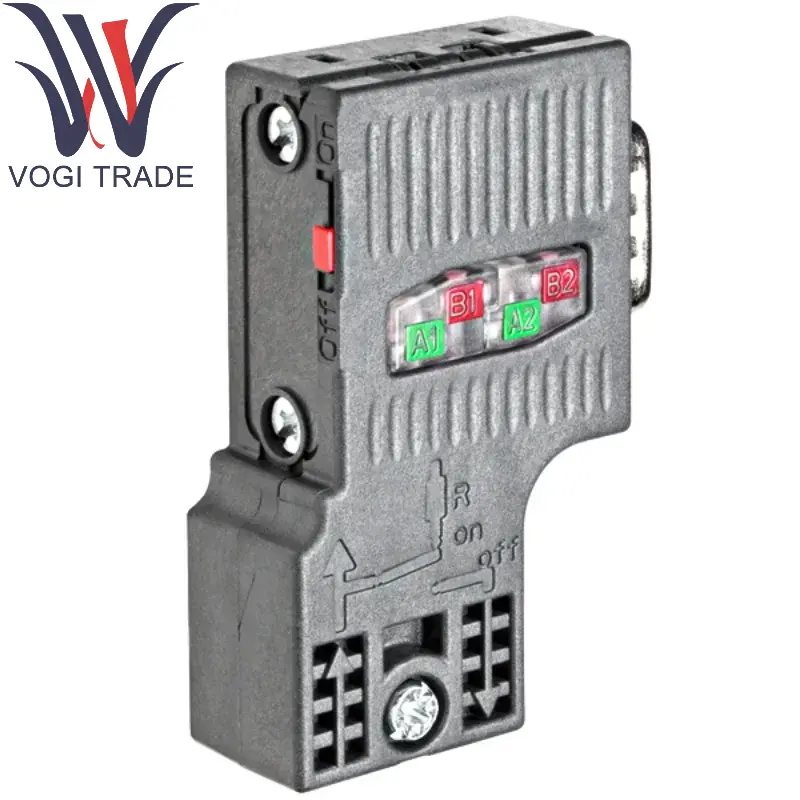

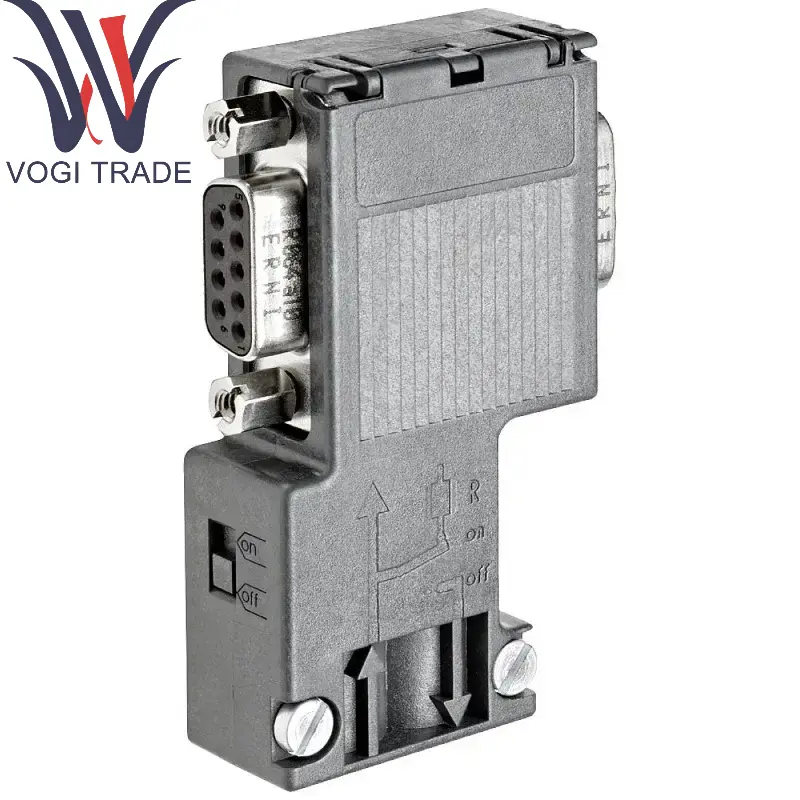

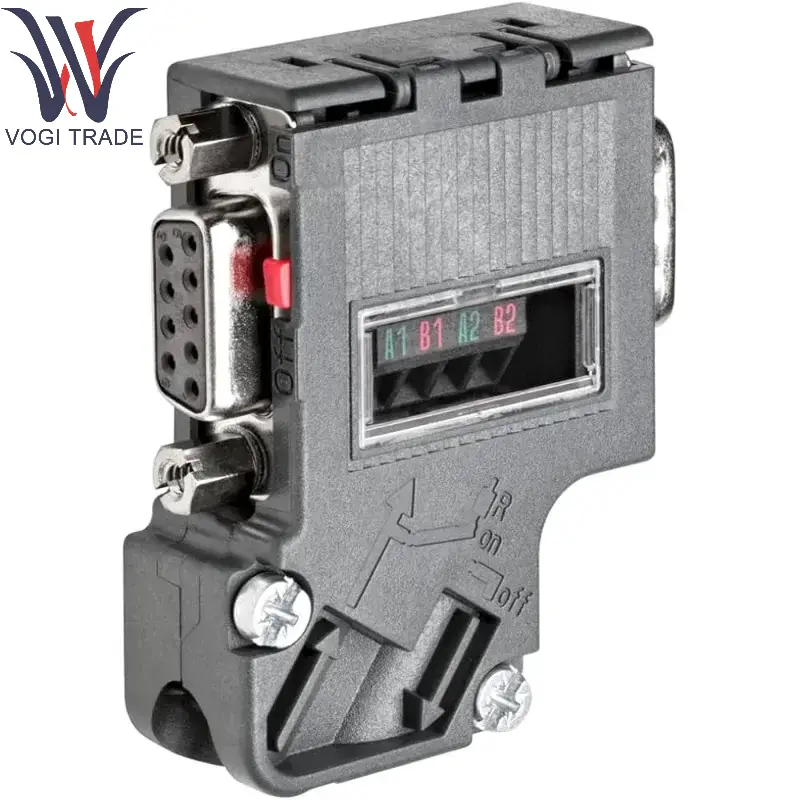

العلامة التجارية: Siemensالوصف: موصل الحافلات RS485الحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 1مدة الدفع: T/T.ميناء الشحن: شنتشنSiemens 6ES7972-0BBB42-0XA0 SIMATIC DP ، توصيل توصيل لـ PROFIBUS حتى 12 ميجابت/ثانية مع منفذ الكبلات المائل ، 15.8x 54x 39.5 مم (WXHXD) ، وإنهاء المقاوم مع وظيفة عزل ، مع وعاء PG ،
تصنيع |
سيمنز |
رقم النموذج |
6ES7972-0BB42-0XA0 |
كتالوج |
Simatic DP |
بلد المنشأ |
ألمانيا |
رمز HS |
8538900000 |
البعد |
1.58 سم × 5.4 سم × 3.95 سم |
بُعد التعبئة |
3.58 سم × 7.4 سم × 5.95 سم |
وزن |
0.034 كجم |
وصف المنتج
النوع: موصل الحافلات
تصميم:
90 درجة منفذ الكابل: يحفظ المساحة ومناسبة للتركيب المضغوط.
منفذ البرمجة المتكاملة (منفذ PG): يسمح Siemens 6ES7972-0BB42-0XA0 بتوصيل أجهزة البرمجة دون إيقاف الجهاز ، وهو مناسب للتصحيح والصيانة.
الغرض: Siemens 6ES7972-0BB42-0XA0 المستخدمة لتوصيل الكابلات وأجهزة شبكة PROFIBUS DP.
تفاصيل المنتج
المعلمات الفنية
ميزات المواصفات
نوع الواجهة profibus dp (واجهة Sub-D 9-din)
زاوية منفذ الكابل 90 درجة كوع
يدعم معدل نقل البيانات 9.6 كيلو بايت في الثانية ~ 12 ميغابت في الثانية
يمكن تنشيط مقاوم الإنهاء عن طريق التبديل
فئة الحماية IP20 (الاستخدام الداخلي)
التوافق يتوافق مع Profibus IEC 61158/EN 50170
درجة حرارة التشغيل -20 درجة مئوية ~ +60 درجة مئوية
الخصائص الفيزيائية
اللون: عادة ما يكون اللون الأسود أو الرمادي الداكن.
المواد: السكن البلاستيكي المتجول للهب ، طبقة التدريع المعدنية.
الخصائص الكهربائية
الحد الأقصى الحالي: 500 مللي أمبير.
مجالات التطبيق
الأتمتة الصناعية:
واجهة Profibus DP لتوصيل S7-300/400/1500 PLC.
اتصال الشبكة لوحدات الإدخال/الإخراج الموزعة ET 200 ، محولات التردد ، HMI والأجهزة الأخرى.
السيناريوهات الرئيسية:
خطوط الإنتاج التي تتطلب البرمجة أو التشخيص عبر الإنترنت.
تركيب الخزانة الكهربائية المقيدة الفضاء.
التثبيت واستخدام التعليمات
طريقة الأسلاك:
قم بتوصيل كابل Profibus عبر واجهة Sub-D 9 دبوس.
يجب تنشيط المقاومة الطرفية للمعدات الطرفية (تم ضبط التبديل على "ON").
ملحوظة:
يجب استخدام المقاومة الطرفية في كلا طرفي الشبكة.
تجنب دائرة نصف قطرها الانحناء الكابل وهو صغير جدًا.
المزايا والميزات
الموثوقية: تصميم Siemens الأصلي لضمان استقرار شبكة Profibus.
الراحة: يدعم منفذ PG المتكامل التكليف السريع ويقلل من وقت التوقف.
التوافق: يدعم على نطاق واسع Siemens وأجهزة Profibus الطرف الثالث.
