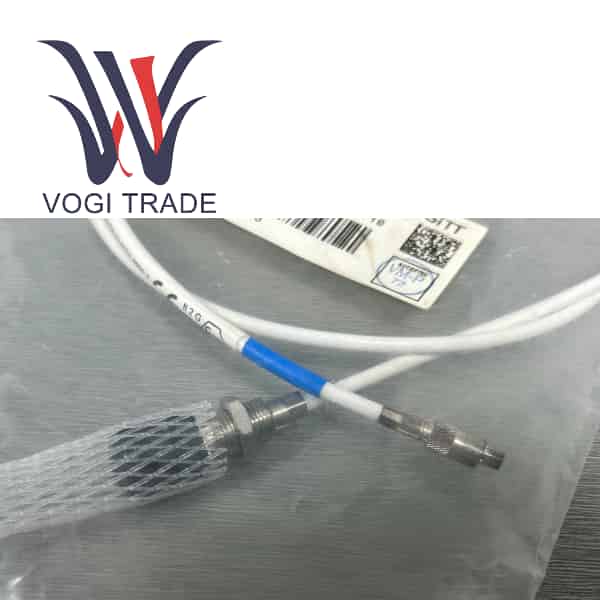

TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10

نظرة عامة على المنتج

بالنسبة للنموذج المحدد TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10، وفقًا لقواعد الترميز في المستند، يمكننا فك تشفيره على النحو التالي.

A1            النوع البيئي - بيئة قياسية غير مقاومة للانفجار

B1            مواصفات الخيط - الخيط المتري

C042         قطر المسبار - 8 مم الكود 42 يتوافق مع مسبار 8 مم

D000        طول المسبار - الطول القياسي

E010        طول الكابل - 10 أمتار كابل متكامل

F0            حماية الكابل - لا يوجد درع

H10         إجمالي طول النظام TSL - نظام 10 أمتار

المشاكل التي واجهتها أثناء الاستخدام

الانحراف الخطي

إذا كانت المادة المستهدفة ليست من الفولاذ VCL 140 القياسي، فقد تكون نتائج القياس غير دقيقة. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 يوصى أنه في حالة استخدام سبيكة خاصة، يجب تقديم عينات للمعايرة الخاصة.

تأثير درجة الحرارة

على الرغم من أن المسبار مقاوم لدرجات الحرارة المرتفعة، إلا أنه إذا تعرض الكابل لبيئة تزيد عن 200 درجة مئوية لفترة طويلة، فقد تتلف الطبقة العازلة للكابل.

فجوة الجهد غير طبيعية

سيؤدي التثبيت غير الصحيح للفجوة إلى تجاوز جهد الخرج النطاق الخطي من -1.6 فولت إلى -17.6 فولت.

السيناريوهات والتجارب القابلة للتطبيق

رصد الضبط في ضواغط الطرد المركزي لمصانع الكيماويات الكبيرة. الخلفية

كان ضاغط الطرد المركزي الأساسي لمصنع كيميائي يعمل في الصيف. وصلت درجة حرارة سطح مبيت المحمل إلى 150 درجة مئوية، وكانت هناك كمية صغيرة من الغاز القابل للاشتعال موجود في الموقع. تحدي

من الضروري مراقبة الاهتزاز الشعاعي للدوار بدقة تصل إلى مستوى الميكرومتر. تعاني أجهزة الاستشعار العادية من انجراف شديد لنقطة الصفر تحت درجات حرارة عالية، ويكون الإرسال لمسافات طويلة بطول 10 أمتار عرضة لإدخال التداخل، مما يؤدي إلى إنذارات كاذبة. طلب

اختار المهندس TQ 402. تم توصيل كابل مدمج بطول 10 أمتار مباشرة بكابينة التحكم البعيدة، لتجنب الأكسدة وسوء الاتصال في الوصلات المتوسطة. عمل طرف مسبار Torlon بثبات عند درجات حرارة عالية، ونجح عرض النطاق الترددي 20 كيلو هرتز في التقاط إشارات التقشير الصغيرة المبكرة للمحمل، مما منع عمليات الإغلاق غير المخطط لها.

دليل التثبيت

تركيب مترابطة

إذا كان خيطًا متريًا، فاستخدم شريطًا لاصقًا أو مادة مانعة للتسرب تتحمل درجة حرارة عالية

التعامل مع الكابلات

لا تستخدم مفتاح ربط لتشديد الموصل. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 يجب تشديده يدويًا فقط. سيؤدي الإفراط في التشديد إلى إتلاف عازل السيراميك الدقيق

التحقق من طول النظام

هذا المنتج عبارة عن نظام 10 أمتار. إذا كانت هناك حاجة إلى كابلات تمديد إضافية في الموقع، فتأكد من أن الطول الإجمالي لـ "كابل المسبار + كابل التمديد" أكبر من 8.8 متر ويتوافق مع معايير التشذيب الكهربائي لنظام 10 أمتار. وإلا فإنه سوف يسبب انحراف الحساسية

التأريض التدريع

يجب تأريض طبقة التدريع للكابل متحد المحور عند أحد طرفيه لمنع تداخل الحلقة الأرضية
