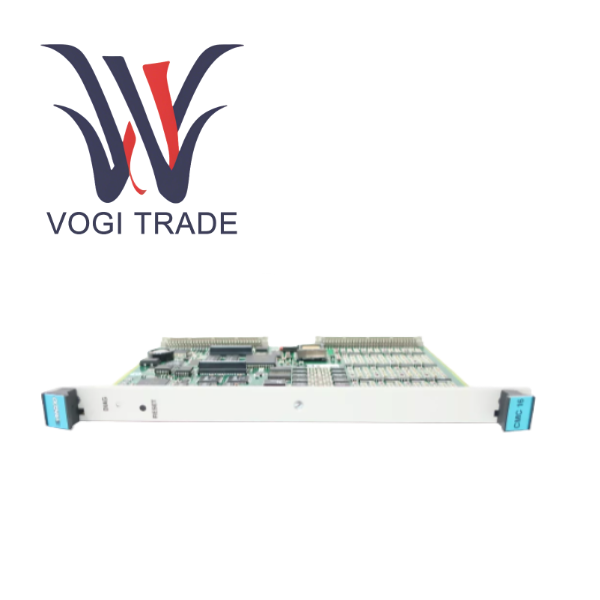

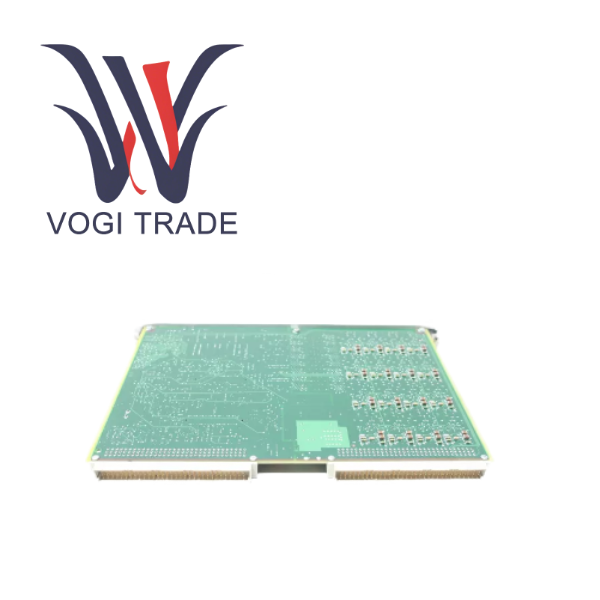

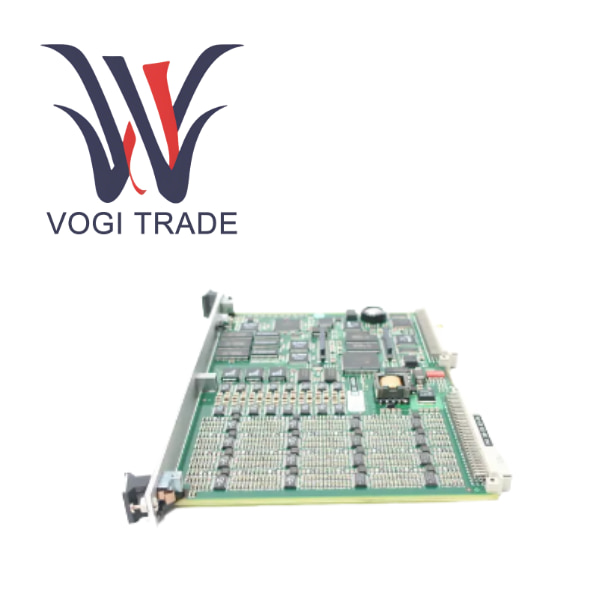

الاهتزاز CMC16 200-530-012-012

مواصفات المنتج والمعلمات

سلسلة المنتجات       نظام مراقبة الحالة Vibro-Meter VM600

نوع الوحدة         بطاقة مراقبة الحالة

الموديل                CMC16

رقم الطلب       200-530-SSS-HHh

القنوات ومواصفات الإدخال

عدد القنوات الديناميكية           16، يمكن تكوين كل قناة بشكل مستقل

مرونة القناة

أول 4 قنوات                         يمكن تهيئتها كإدخال إشارة ديناميكية أو إدخال مرجعي للسرعة/الطور

القنوات الـ 12 التالية                       يمكن تهيئتها كإدخال إشارة ديناميكية أو إدخال قيمة العملية

محول A/D                         محول ADC مستقل 14 بت لكل قناة. البيانات المنقولة إلى جهاز الكمبيوتر هي 12 بت + بت الإشارة

الحد الأقصى لمعدل أخذ العينات            51.2 كيلو هرتز لكل قناة

نطاق جهد الإدخال               0.1، 0.2، 0.5، 1.0، 2.0، 4.0، 10.0، 20.0 فولت FS

نطاق جهد الإدخال               -24 فولت إلى +24 فولت FS

مرشح منع التعرجات                     مرشح مضاد للتعرجات للتتبع مستقل وقابل للبرمجة، يخفف > 70 ديسيبل عند 1.56 ضعف تردد القطع

نسبة الإشارة إلى الضوضاء                 >70 ​​ديسيبل حتى 10 كيلو هرتز، >60 ديسيبل عند 20 كيلو هرتز

القدرة على معالجة الإشارات

دقة التحويل السريع (FFT)                        ما يصل إلى 3200 خط

أخذ العينات المتزامنة               يدعم تتبع الطلب استنادًا إلى السرعة، ويتراوح من 15 دورة في الدقيقة إلى 30000 دورة في الدقيقة

أخذ العينات غير المتزامنة             يدعم أخذ العينات في نطاق التردد الثابت، حتى 20 كيلو هرتز

مخرجات المعالجة                     يمكن لكل قناة إنشاء 10 مخرجات معالجة قابلة للتكوين بالكامل، بما في ذلك

قيم النطاق الزمني                  RMS، Peak، Peak-Peak، True Peak، True Peak-Peak، Gap، Smax

قيم مجال التردد          طاقة نطاق التردد العشوائية القابلة للتكوين

إنذار                                      يمكن تكوين كل مخرجات معالجة باستخدام 6 إنذارات قابلة للتكوين مع منطقة ميتة متأخرة

الاتصالات والتخزين

واجهة الاتصال          إيثرنت والرابط التسلسلي RS-485

وحدة تخزين مؤقتة على اللوحة          1 ميغابايت من ذاكرة الوصول العشوائي (RAM) للتخزين المؤقت للبيانات أثناء الانقطاعات المؤقتة لاتصالات الشبكة

المعالج                                وحدة التحكم الدقيقة Zilog Z8S180 + Motorola 56002 DSP

المادية والبيئية

الهندسة المعمارية                            VME

الحجم الارتفاع × العرض × العمق                            262 مم × 20 مم × 187 مم

درجة حرارة التشغيل           -25 درجة مئوية إلى +65 درجة مئوية

مصدر الطاقة                          5 فولت تيار مستمر ± 5%، استهلاك الطاقة 15 وات

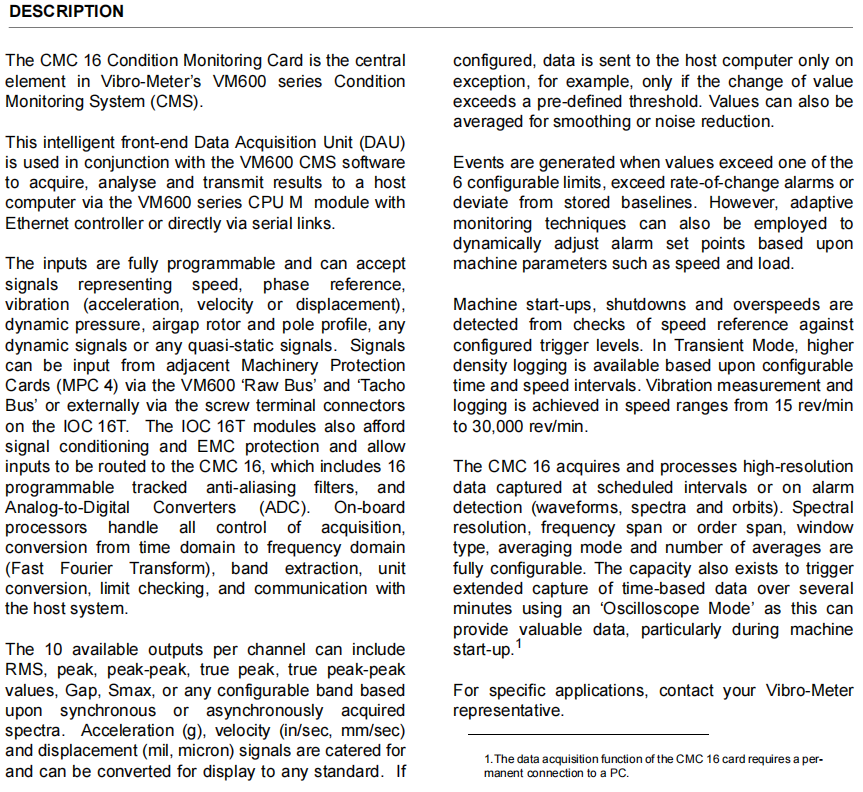

ميزات وظيفة المنتج

صحيح اكتساب متزامن 16 قناة

تحتوي كل قناة على مرشح ADC مستقل ومضاد للتعرجات، مما يضمن مزامنة جميع الإشارات الـ 16 بشكل كامل في الوقت المناسب. يعد هذا أمرًا بالغ الأهمية للتحليلات المتقدمة مثل تتبع المدار والتوازن الديناميكي متعدد المستويات

معالجة ذكية قوية على متن الطائرة

تتيح بنية DSP + MCU لـ CMC16 إكمال معظم مهام الحوسبة محليًا، فقط تحميل القيم المميزة القيمة أو أحداث الإنذار بدلاً من أشكال الموجات الأولية، مما يوفر بشكل كبير عرض النطاق الترددي للشبكة وموارد الكمبيوتر العليا

تكوين قناة مرن وتعدد الاستخدامات

يمكن لبطاقة واحدة التعامل مع إشارات متعددة مثل الاهتزاز والسرعة ومتغيرات العملية في وقت واحد، مما يبسط تكوين النظام والأسلاك

حماية شاملة للآلة ومراقبة الحالة

توفر أجهزة الإنذار المتأخرة ذات 6 مستويات منطق حماية دقيق للغاية

يمكن لوظيفة المراقبة التكيفية ضبط حدود الإنذار ديناميكيًا بناءً على معلمات الماكينة مثل السرعة والحمل، وتجنب الإنذارات الكاذبة

يمكن للوضع العابر تسجيل البيانات بكثافة أعلى أثناء العمليات الحرجة مثل بدء التشغيل وإيقاف التشغيل، والتقاط معلومات الأخطاء القيمة

أوضاع الحصول على البيانات المتعددة

الخلفية                            المراقبة الروتينية

تم تسجيل الدخول إلى الجدول/المنبه       تسجيل بيانات عالي الدقة

وضع راسم الذبذبات                   يمكنه التقاط ما يصل إلى 11 دقيقة بشكل مستمر من الأشكال الموجية الأولية للنطاق الزمني لتحليل أحداث التأثير العابر

تصميم موثوقية عالية

وحدة تخزين مؤقتة على اللوحة للتعامل مع انقطاع الشبكة

دعم التبديل السريع، مما يسمح باستبدال البطاقة أثناء تشغيل النظام وإعادة التكوين التلقائي
