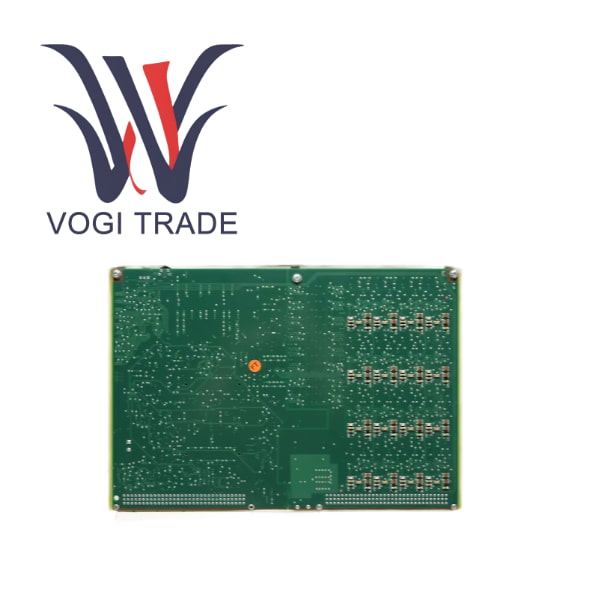

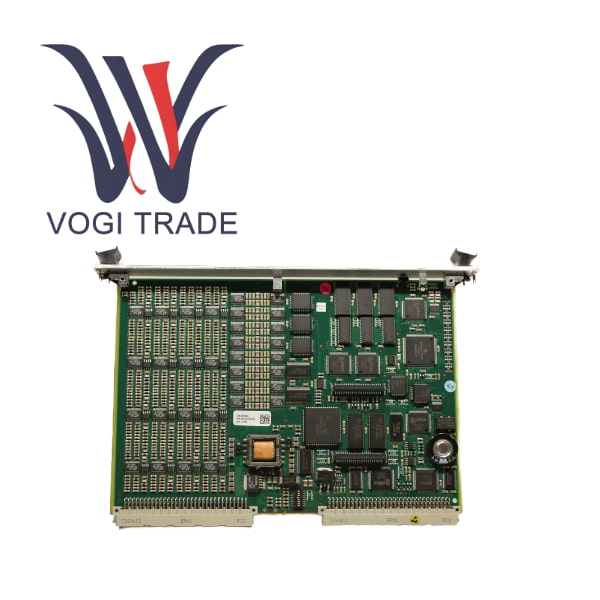

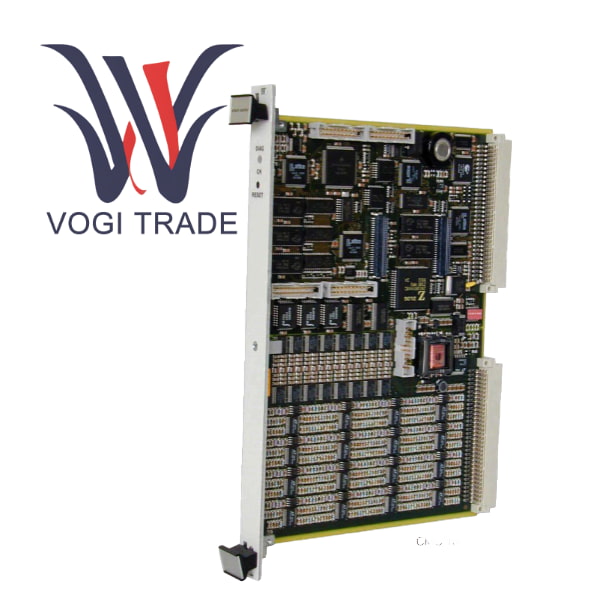

العلامة التجارية: فيبرو ميترالوصف: بطاقة مراقبة الحالةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 5مصطلح الدفع: تي / تيميناء الشحن: شيامنVibro-Meter CMC16 عبارة عن وحدة تحصيل بيانات أمامية عالية الأداء وذكية تم تصميمها بواسطة Swiss Vibro-Meter SA لسلسلة VM600 الرائدة من أنظمة مراقبة الحالة. في النموذج 200-530-025-014، يمثل 025 إصدار البرنامج المضمن ويمثل 014 إصدار الأجهزة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
CMC16 200-530-025-014 |
| رقم الطلب |
CMC16 200-530-025-014 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
9031809090 |
| البعد |
25 سم * 20 سم * 8 سم |
| البعد التعبئة |
27 سم * 22 سم * 10 سم |
| وزن |
1.2 كجم |
نظرة عامة على المنتج
Vibro-Meter CMC16 عبارة عن وحدة تحصيل بيانات أمامية عالية الأداء وذكية تم تصميمها بواسطة Swiss Vibro-Meter SA لسلسلة VM600 الرائدة من أنظمة مراقبة الحالة. في النموذج 200-530-025-014، يمثل 025 إصدار البرنامج المضمن ويمثل 014 إصدار الأجهزة. وباعتبارها مكون الأجهزة الأساسي لنظام VM600، فإن بطاقة CMC16 ليست جهازًا مستقلاً ولكنها بطاقة لوحة وظيفية مثبتة في هيكل ناقل VME القياسي. وتتمثل مهمتها الرئيسية في إجراء عملية اكتساب وتحليل ومعالجة مسبقة عالية الدقة ومتزامنة في الوقت الفعلي للمعلمات الديناميكية الرئيسية للآلات الدوارة الصناعية. يمكنه استقبال الإشارات الأولية مباشرة من أجهزة استشعار الاهتزاز وأجهزة استشعار السرعة وكميات العمليات الأخرى، وإكمال سلسلة من الحسابات المعقدة مثل تحويل المجال الزمني إلى مجال التردد، واستخراج قيمة الميزة، وحكم الإنذار على اللوحة. وأخيرًا، فإنه ينقل النتائج المكررة بكفاءة إلى المضيف العلوي من خلال شبكة إيثرنت أو الروابط التسلسلية. يعمل مفهوم التصميم الذكي للواجهة الأمامية على تقليل العبء الواقع على المضيف العلوي بشكل كبير ويضمن دقة المراقبة في الوقت الفعلي وموثوقيتها.
مقارنة بين المنتجات المماثلة
|
|
مقياس الاهتزاز CMC16 |
بنتلي نيفادا 3500/42 م |
بطاقة DAQ عالية السرعة للأغراض العامة (مثل NI PXI) |
أداة مراقبة متكاملة عبر الإنترنت (مثل SKF IMx) |
| تحديد المواقع الأساسية |
الواجهة الأمامية الذكية لنظام CMS المتطور |
نظام مراقبة/حفظ احترافي مستقل |
منصة عامة للحصول على البيانات |
وحدة مراقبة مخصصة مدمجة |
| بنيان |
وزعت هيكل VME + الكمبيوتر العلوي |
مركزية رف مستقل |
مركزية/موزعة يعتمد على حامل PXI |
اندماج جهاز واحد |
| معالجة ذكية |
عالية جدًا على متن DSP |
عالي المعالج المدمج |
قليل يعتمد على وحدة المعالجة المركزية للكمبيوتر العلوي |
داخلي المعالج المدمج |
| مزامنة القناة |
ممتاز شركة تطوير مستقلة |
ممتاز |
يعتمد على النموذج |
عادة جيدة |
| المرونة |
لأقصى حد المعرفة بالبرمجيات |
وحدات ولكن الملكية |
لأقصى حد لبرمجة LabVIEW |
قليل ثابتة وظيفيا |
| السيناريوهات القابلة للتطبيق |
تتطلب المعدات الحيوية واسعة النطاق تكاملاً عميقًا. |
الوحدات الرئيسية، SIS المستقلة |
البحث والتطوير، مقاعد البدلاء الاختبار، مشروع صغير |
وحدات صغيرة ومتوسطة الحجم، ومراقبة بسيطة |
تحديثات المنتج والتقدم التكنولوجي
يمثل عصر CMC16 نضج تكنولوجيا مراقبة الحالة المتطورة القائمة على VME وDSP المخصص. يظل مفهوم تصميمه - الواجهة الأمامية الذكية، والاستحواذ المتزامن، والمعالجة على متن الطائرة - معيارًا في الصناعة حتى يومنا هذا.
التطور إلى منصات جديدة مع التقدم التكنولوجي، بدأ خط الإنتاج الجديد لشركة Meggitt/Vibro-Meter في اعتماد بنيات معالجات أكثر حداثة واتصالات Ethernet كاملة لتوفير قوة حوسبة أعلى وإنتاجية أكبر للبيانات ونظام بيئي أكثر انفتاحًا للبرامج.
تحديد المواقع الحالي إن CMC16 ومنصة VM600 التي تنتمي إليها موجودة حاليًا في مراحل التشغيل الناضجة والمستقرة. ونظرًا لموثوقيتها وأدائها المتميز، لا يزال هناك عدد كبير من هذه الأنظمة في الخدمة في المرافق الحيوية في جميع أنحاء العالم. لا يزال المصنعون يقدمون الدعم الفني وقطع الغيار لهم.
توصيات المنتجات ذات الصلة
الأجهزة التكميلية
هيكل VM600 VME
وحدة المعالجة المركزية M مع وحدة تحكم إيثرنت
توفر وحدة IOC 16T تكييف الإشارة وحماية EMC والكتل الطرفية
البرامج التكميلية
برنامج Vibro-Meter 501 - يعتمد على نظام Unix، ويستخدم في مستشعر التكوين والعرض والتحليل وإدارة الإنذارات
سلسلة أجهزة استشعار الاهتزاز
