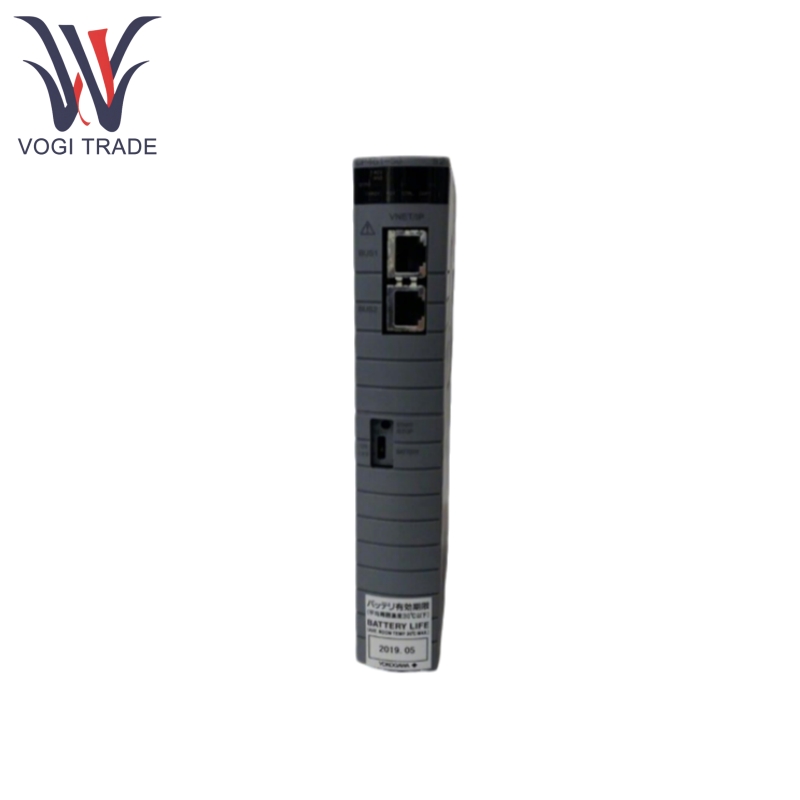

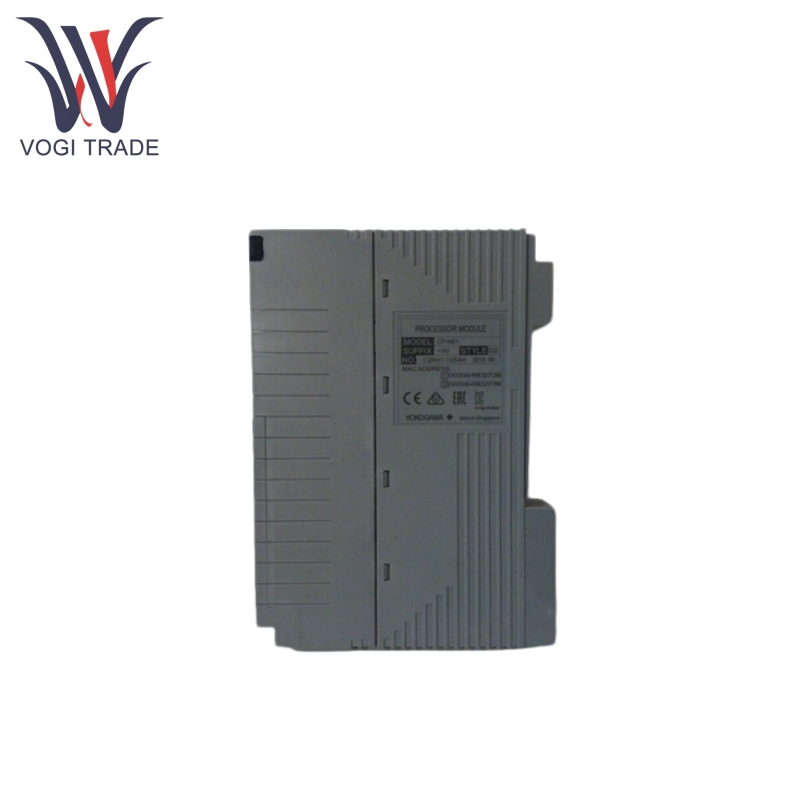

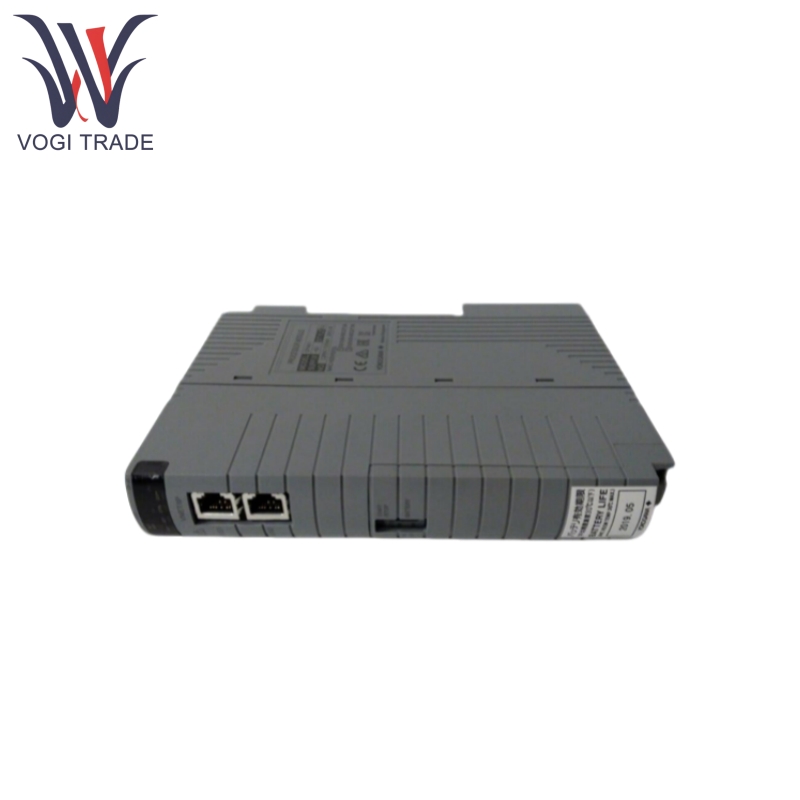

Yokogawa CP461-50

ميزات المنتج

يدعم Yokogawa CP461-50 تكوينًا مزدوجًا لزواجًا مزدوجًا ، والذي يتطلب وحدتين CP461 من نفس النموذج لضمان تشغيل النظام دون انقطاع في حالة فشل الوحدة النمطية المفردة.

تم تجهيز Yokogawa CP461-50 بواجهات VNET/IP زائدة مزدوجة لتعزيز قدرة مضادات التداخل واستمرارية اتصال الشبكة.

يتم دعم ذاكرة Yokogawa CP461-50 بواسطة بطارية ، والتي يمكن أن تحافظ على تخزين البيانات لمدة تصل إلى 72 ساعة بعد انقطاع التيار الكهربائي ، ويبلغ وقت شحن البطارية 48 ساعة على الأقل ، مما يضمن استرداد البيانات السريعة عند استعادة الطاقة بعد انقطاع التيار الكهربائي.

يمكن لـ Yokogawa CP461-50 توصيل ما يصل إلى 13 وحدة/FCUs ، بما في ذلك وحدات عقدة حافلة ESB (ANB10) ووحدات عقدة ناقل ESB البصرية (ANB11) ، ويدعم توسيع قنوات I/O عبر ناقل ESB (بما في ذلك ناقل ESB البصري).

تم تجهيز Yokogawa CP461-50 بمخرجات اتصال جاهزة (NC ، C) ، والتي تم تصنيفها على 30 فولت DC ، 0.3A كحد أقصى. عندما تفشل FCU. يمكن أن يخرج إشارات اتصال فشل FCU ، ومراقبة حالة بيئة الخزانة (عبر حافلة HK وحافلة ESB البصرية) ، وعرض حالة تشغيل HKU وأجهزة إنذار النظام في الواجهة (الواجهة البشرية).

المنتج باستخدام المبدأ

يستقبل Yokogawa CP461-50 إشارات I/O من وحدة عقدة التوسع ، وتنفيذ برنامج التحكم المخزن في الذاكرة (دعم 72 ساعة من النسخ الاحتياطي للبطارية بعد انقطاع التيار الكهربائي) ، ويخرج أوامر التحكم إلى الأجهزة الميدانية.

في التكوين المتكرر المزدوج ، تعمل Yokogawa CP461-50 بشكل متزامن وتلقائيًا في حالة فشل الوحدة المفردة ، مما يضمن التحكم دون انقطاع.

يمكن لـ Yokogawa CP461-50 التواصل مع نظام الطبقة العليا من خلال واجهة VNET/IP زائدة مزدوجة والتفاعل مع وحدة عقدة التوسع من خلال ناقل ESB (بما في ذلك ناقل ESB البصري) لتحقيق التحكم الموزع.

يمكن لـ Yokogawa CP461-50 توفير ملاحظات في الوقت الفعلي لحالة تشغيل FCU من خلال إخراج الاتصال الجاهز ، وتشغيل جهة الاتصال للانفصال في حالة الفشل ، وواجهة HKU الاختيارية لتوسيع وظيفة مراقبة البيئة ووظيفة الإنذار.
