العلامة التجارية: يوكوغاواالوصف: وحدة مقرن حافلة ESBالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنYokogawa EC401-50 هي وحدة اتصال تربط وحدة التحكم في الحقل ووحدة العقدة لحافلة ESB ، يمكن تثبيتها في وحدة التحكم في المجال لـ FIO (مثل AFV30S ، AFV3OD ، AFV40S ، AFV40D ، A2FV5OSA2FV50D ، A2FV70S ، A2FV70D). يتيح تثبيت وحدتين في وحدة التحكم في المجال لـ FIO ، تمكين حافلة ESB ثنائية الزواج.
| تصنيع |
يوكوغاوا |
| رقم النموذج |
EC401-50 |
| رقم الطلب |
EC401-50 |
| كتالوج |
سنتوم نائب الرئيس |
| بلد المنشأ |
اليابان |
| رمز HS |
8543709990 |
| البعد |
16*16*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
وظيفة Yokogawa EC401-50 هي وظيفة واجهة ناقل ESB
Yokogawa EC401-50 عدد الوحدات القابلة للاتصال هو الحد الأقصى. 9 وحدات (*1)
سرعة الإرسال Yokogawa EC401-50 هي 128 ميغابت في الثانية (نقل بيانات وحدة I/O)
يوكوغاوا EC401-50 مسافة الإرسال هي الحد الأقصى. 10 م
الاستهلاك الحالي Yokogawa EC401-50 هو 0.5 أ
المنتج باستخدام المبدأ
يدرك Yokogawa EC401-50 اتصال بيانات ثنائية الاتجاه بين وحدة التحكم في المجال ووحدة العقدة من خلال بروتوكول ناقل ESB ، ومنطق عمله الأساسي كما يلي:
الاتصال المادي:
تم تثبيت Yokogawa EC401-50 في الفتحة المخصصة (الفتحة 7 أو 8) لوحدة التحكم في الحقل ومتصل بوحدة العقدة عبر كابل ناقل ESB لتشكيل شبكة تحكم موزعة.
نقل البيانات:
يوكوغاوا EC401-50 ينقل بيانات وحدة الإدخال/الإخراج بمعدل 128 ميغابت في الثانية ، ويدعم التواصل المتوازي بين وحدات العقدة المتعددة (حتى 9) ، ويضمن التفاعل في الوقت الفعلي لأوامر التحكم وبيانات الحقل.
آلية التكرار:
في تكوين التكرار المزدوج ، يتم توصيل وحدتين بناقلين مستقلين ESB ، وعندما تفشل أحد الحافلة ، يتم تحويله تلقائيًا إلى الحافلة الأخرى لضمان استمرارية الاتصال.
التوحيد:
يضمن Yokogawa EC401-50 الامتثال لمواصفات الاتصال لنظام Yokogawa Centum VP التآزر مع المكونات الأخرى في النظام.
طلب المعلومات

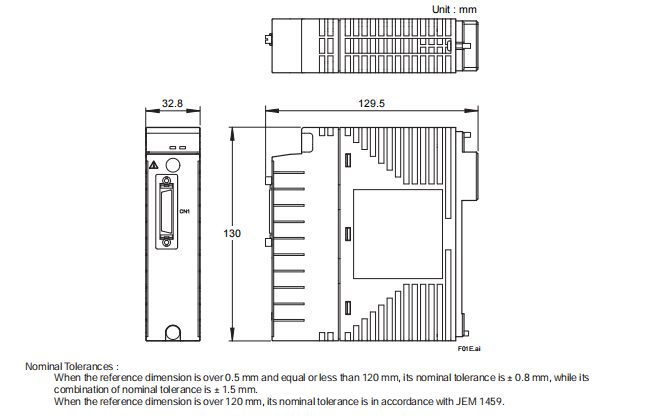

تُظهر الصور التالية رسم تفاصيل المنتج وورقة بيانات Yokogawa EC401-50.
