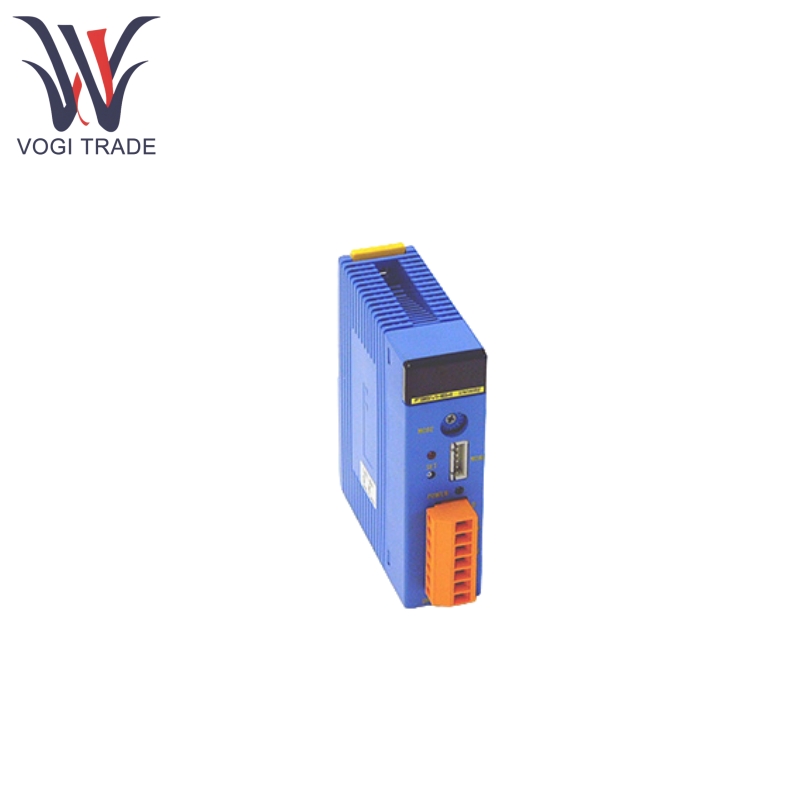

العلامة التجارية: يوكوغاواالوصف: وحدة الإدخال الرقميالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنتم تصميم Yokogawa F3SV64 لتحقيق اكتساب إشارات عالية الدقة ومعالجة أنظمة التحكم في الأتمتة الصناعية. يمكن أن تحصل هذه الوحدة على فولتية متعددة من التيار المستمر وتتلقى عزل الاقتران البصري لتقليل التداخل ، فهي مناسبة للسيناريوهات الصناعية المعقدة مع استجابة عالية السرعة للغاية والتحكم في الوقت الحقيقي.
| تصنيع |
يوكوغاوا |
| رقم النموذج |
F3SV64 |
| رقم الطلب |
F3SV64 |
| كتالوج |
- |
| بلد المنشأ |
اليابان |
| رمز HS |
8538900000 |
| البعد |
14*8*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
يدعم Yokogawa F3SV64 إدخال الجهد 12-24V DC (بالوعة/المصدر متوافق) ومتوافق مع مجموعة متنوعة من المستشعرات وإشارات التبديل. تشمل أنواع المدخلات جهات اتصال خالية من الجهد ، والمدخلات عالية السرعة DC ، وأكثر من ذلك ، تلبية متطلبات الواجهة للأجهزة المختلفة.
يكون وقت أخذ عينات الإدخال قابل للتكوين (من 0 إلى 16 مللي ثانية) ويدعم التقاط الإشارات عالية السرعة (مثل نبضات التشفير). تقنية عزل الاقتران البصري تضمن انتقال الإشارة المستقرة ومقاومة التداخل القوية.
يتميز Yokogawa F3SV64 بتصميم تصاعد السكك الحديدية المضغوط ، وتوفير مساحة خزانة التحكم وتسهيل الصيانة والتوسع. وهو يدعم وظيفة SWAP الساخنة ، مما يسمح باستبدال الوحدات النمطية دون مقاطعة تشغيل النظام.
يتم تجميع نقاط الإدخال Yokogawa F3SV64 (8 نقاط/محطة مشتركة) ، ودعم تشخيصات القناة المستقلة وعزل الأخطاء. تعرض مؤشرات LED المدمجة حالة الإدخال في الوقت الفعلي ، مما يسهل استكشاف الأخطاء وإصلاحها السريع.
المنتج باستخدام المبدأ
يعزل Yokogawa F3SV64 إشارات الإدخال الخارجية من الدوائر الداخلية عبر Optocoupler ، وتحويلها إلى إشارات رقمية ، وينقلها إلى وحدة وحدة المعالجة المركزية Series E-RT3. سير العمل كما يلي:
اكتساب الإشارة: يتم توصيل إشارات جهد التيار المستمر من أجهزة استشعار أو مفاتيح خارجية بالوحدة عبر المحطات.
العزلة والتحويل: يحول Optocoupler الإشارات التناظرية إلى إشارات رقمية مع قطع مسارات التداخل الخارجية.
معالجة البيانات: تتم معالجة الإشارات الرقمية بواسطة الدوائر الداخلية ونقلها عبر ناقل الطائرة الخلفية إلى وحدة المعالجة المركزية للعمليات المنطقية.
ملاحظات الحالة: تعرض مصابيح مؤشر LED حالة الإدخال في الوقت الفعلي ، مما يسهل مراقبة المستخدم وتصحيح الأخطاء.
معلمة المنتج
التفاصيل التالية هي Yokogawa F3SV64.
| المعلمة |
مواصفة |
| عدد نقاط الإدخال |
64 نقطة (8 نقطة / محطة مشتركة) |
| جهد المدخلات المقدرة |
24V DC (12-24V DC اختياري) |
| إدخال تيار |
4.1 مللي أمبير لكل نقطة (في 24 فولت العاصمة) |
| وقت الاستجابة |
قابل للتكوين من 0 μs إلى 16 مللي ثانية (قابل للتعديل وفقًا لفترة أخذ العينات) |
| طريقة العزلة |
عزل الاقتران الكهروضوئي ، جهد العزل 500V AC (لمدة 1 دقيقة) |
| واجهة الاتصال |
يدعم بروتوكول Modbus RTU (يتطلب التوسع عبر وحدة وحدة المعالجة المركزية) |
| درجة حرارة التشغيل |
-25 درجة مئوية إلى +65 درجة مئوية (بدون تكثيف) |
| فئة الحماية |
IP20 (للاستخدام الداخلي) |
