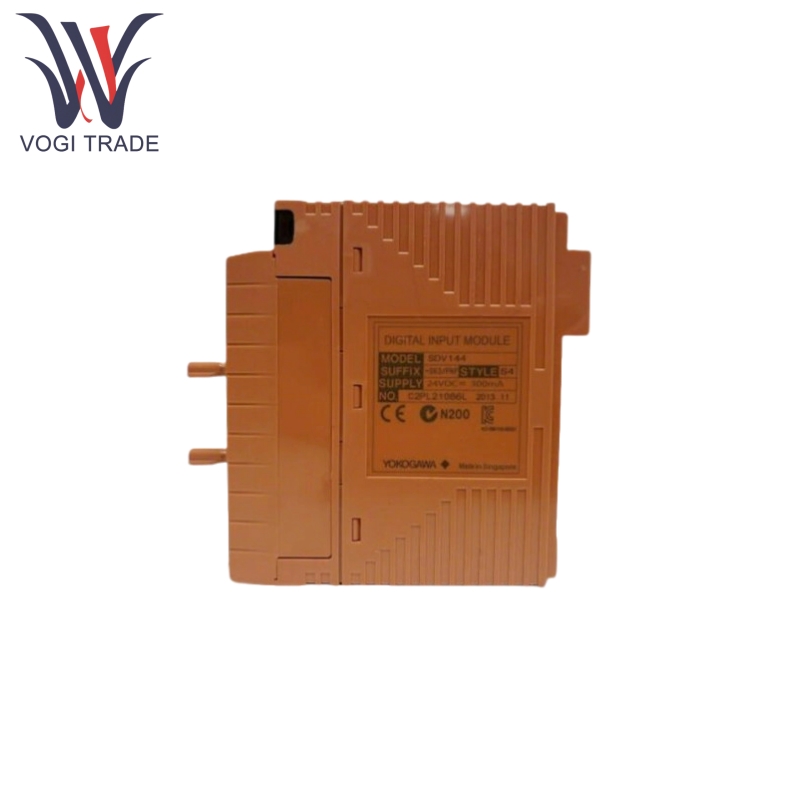

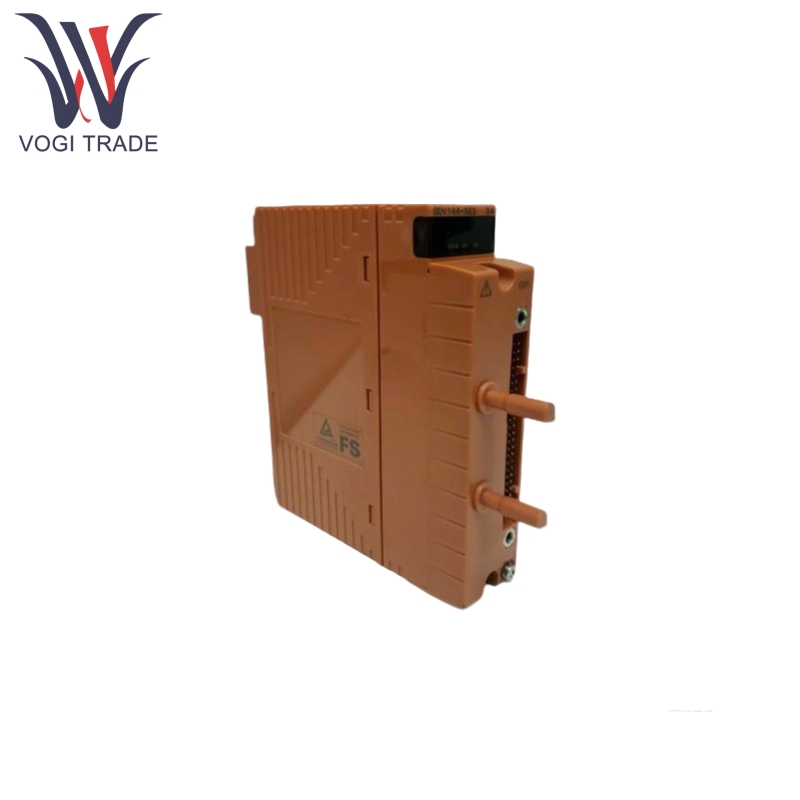

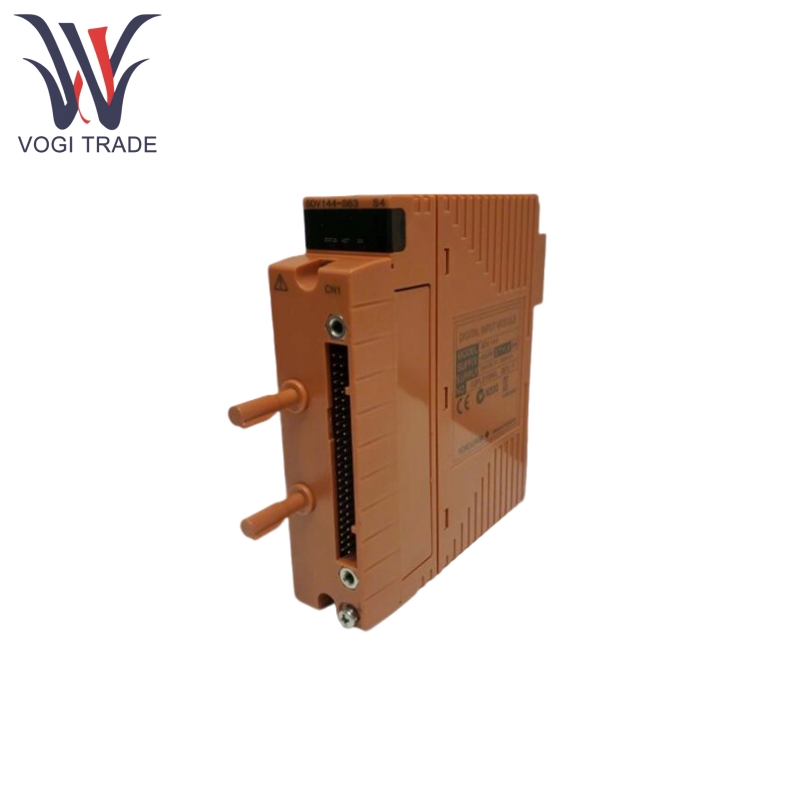

Yokogawa SDV144-S63

ميزات المنتج

يحتوي Yokogawa SDV144-S63 على مدخلات رقمية 16 قناة مع تصميم عزل على مستوى الوحدة لتجنب تداخل الإشارة بين القنوات.

يمكن تكوين Yokogawa SDV144-S63 في وضع التكرار المزدوج لتعزيز موثوقية النظام وهو مناسب لسيناريوهات الأمن العالي.

يتوافق Yokogawa SDV144-S63 مع ISA القياسي G3 ولديه نطاق درجة حرارة التشغيل من -20 إلى 70 درجة مئوية ، مع التكيف مع البيئات الصناعية عالية الحرارة.

يمكن تزويد Yokogawa SDV144-S63 بمحول واجهة كبل إشارة (رمز لاحقة "6") لدعم اتصال كابلات الإشارة المخصصة (مثل AKB331) لتبسيط الأسلاك الحقل.

يمكن ترميز Yokogawa SDV144-S63 اختياريًا مع خيار "/PRP" لتجنب سوء استخدام الوحدة النمطية من خلال آلية مكافحة MIS لكابل الإشارة (كابل الإشارة مع خيار "/SDV144" مطلوب).

يدعم Yokogawa SDV144-S63 اكتشاف خطأ الأسلاك الميداني (مع مكونات التشخيص SCB100/SCB110):

SCB100: للكشف عن أخطاء الدائرة المفتوحة عندما تكون الإشارة عادة "إيقاف".

SCB110: للكشف عن أخطاء الدائرة القصيرة عندما تكون الإشارة عادة "تشغيل".

المنتج باستخدام المبدأ

يمكن لـ Yokogawa SDV144-S63 تحويل إشارات الاتصال الخالية من الجهد للمعدات الميدانية إلى إشارات رقمية يمكن معالجتها بواسطة وحدة التحكم في السلامة ، ومنطق العمل المحدد كما يلي:

استقبال الإشارة: يغير إجراء التلامس لمعدات الحقل (ON/OFF) مقاومة دائرة الإدخال (على ≤ 1KΩ ، OFF ≥ 100KΩ) ، تتعرف الوحدة على حالة الإشارة عن طريق اكتشاف تغيير المقاومة.

تحويل الإشارة: يتم تحويل تغيير المقاومة إلى كمية رقمية (0/1) ، والتي تتم معالجتها بواسطة الدائرة الداخلية ثم نقلها إلى وحدة التحكم في السلامة من خلال كابل الإشارة.

التكرار: في تكوين التكرار المزدوج ، تقوم وحدتي SDV144-S63 بجمع الإشارات بشكل متزامن وتُقارن وحدة التحكم في السلامة الإشارة لضمان عدم فقدان بيانات في حالة فشل وحدة واحدة.

تشخيص الأعطال: إذا كان من الضروري اكتشاف ماسحة مفتوحة أو قصيرة من الأسلاك ، فمن الضروري توصيل SCB100 (اكتشاف الدائرة المفتوحة عند إيقاف تشغيل طبيعية) أو SCB110 (اكتشاف الدائرة القصيرة عند الطبيعية) في السلسلة بين المعدات الميدانية والوحدة ، ويتم تحميل النتائج التشخيصية مع الإشارة.

معلمة المنتج

ما يلي هو Yokogawa SDV144-S63 معلمة التفاصيل
