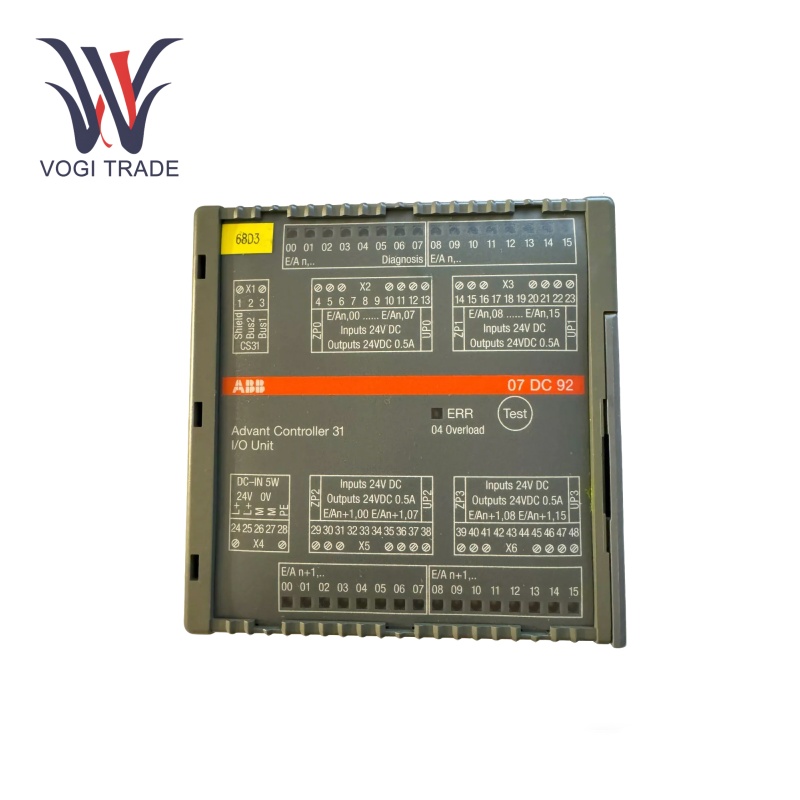

العلامة التجارية: ABBالوصف: وحدة إدخال/إخراج الرقمالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 16مدة الدفع: T/T.ميناء الشحن: شنتشنABB 07DC92 عبارة عن وحدة إخراج إدخال رقمية ، مصممة خصيصًا لـ ABB AC31 Series PLCs. توفر الوحدة معالجة إشارة موثوقة للسيطرة على المعدات الصناعية ومراقبتها ، وتتميز بحماية زائدة وحماية ماسورة قصيرة لتحسين المتانة.
| تصنيع |
ABB |
| رقم النموذج |
07DC92 |
| رقم الطلب |
GJR5252200R0101 |
| كتالوج | AC31 |
| بلد المنشأ |
السويد |
| رمز HS |
85389091 |
| البعد |
14 سم*12 سم*8.5 سم |
| بُعد التعبئة |
16 سم*14 سم*11 سم |
| وزن |
0.3 كجم |
المعلمات التشغيلية
الجهد االكهربى:24 في العاصمة
تيار الإدخال:ما يقرب من 7 مللي أمتار لكل قناة
إشارةتأخير:1 مللي ثانية
يكتب:مخرجات الترانزستور
الحمل الاسمي:0.5 لكل قناة
حماية:الحماية الزائدة وحماية الدائرة القصيرة
عزل:كل مجموعة من مجموعات الإدخال/الإخراج الأربع معزولة كهربائياً عن بعضها البعض ومن بقية الوحدة.
ميزات المنتج
وظيفة الإدخال الرقمي:يستخدم قسم الإدخال الرقمي لوحدة ABB 07DC92 في المقام الأول لاكتساب الإشارات الرقمية من الأجهزة الميدانية. يمكن أن تشمل أنواع المعدات أجهزة الاستشعار والمفاتيح والأجهزة الرقمية - أجهزة الإخراج.
العزلة الكهربائية:بين ناقل نظام CS31 وبقية الوحدة ، وبين مجموعات من المدخلات. من خلال عزل نظام التحكم ، فإنه يحمي نظام التحكم من التداخل الكهربائي والأخطاء في أجهزة المجال.
تكييف الإشارة:الإشارات التي سيتم إدخالها في نظام التحكم مشروط بواسطة الوحدة. يمكن أن يشمل هذا التكييف تصفية ضوضاء وتضخيم الإشارات الضعيفة والتأكد من أن هذه الإشارات موجودة في فولت فولت لكل نطاق مناسب لنظام التحكم. استنادًا إلى تقنية الدوائر المتكاملة الحديثة التي يستخدمونها للتعامل مع أنواع ومستويات مختلفة من إشارة الدخل ، مما يجعلها متوافقة مع عدد كبير من أنواع الأجهزة في الحقل.
إشارة التحكم في الجيل:يمتد جزء الإخراج الرقمي من ABB 07DC92GENTING إشارات التحكم للتحكم في أجهزة الحقل. وفقًا للأوامر الواردة من نظام التحكم ، تقوم الوحدة بتشغيل قنوات الإخراج أو إيقاف تشغيلها للتحكم في تشغيل الأجهزة مثل المرحلات والملف اللولبي والمحركات.
قيادة الإخراج:يمكن أن يؤدي إخراج القناة ABB 07DC92 4 إلى ما يصل إلى 500 مللي أمبير لكل قناة ، مع ما مجموعه 4 A عبر المجموعة بأكملها. بالإضافة إلى ذلك ، يمكن استخدامه مباشرة للتحكم في أجهزة الطاقة المنخفضة ، أو يمكن استخدامه بالاقتران مع مضخم الطاقة لدفع حمولة طاقة أكبر. مخرجات الترانزستور للوحدة هي أيضًا حالة صلبة ، قادرة على التعامل مع الأحمال المقاومة والاستقرائية مع بعض الحدود على ترددات تبديل الحمل الاستقرائي لحماية كل من الوحدة النمطية والحمل.
التحكم في الإخراج الرقمي:يوفر PLC مع إشارات التحكم إلى المحركات ، والمرحلات ، والأجهزة الميدانية الأخرى لتمكين التحكم التشغيلي في الوقت الحقيقي.
التكوين المرن:يمكن تكوين القنوات الـ 32 كإدخال أو إخراج بشكل مستقل ، مما يوفر المرونة.
التشخيص:يدعم الميزات التشخيصية مثل LEDS LEDS وتقارير الخطأ للمساعدة في مراقبة أداء الوحدات النمطية ومشكلات التصحيح.
تثبيت
التثبيت:هذه ABB 07DC92 هي وحدة مثبتة على السكك الحديدية DIN وهي عبارة عن سكة قياسية 35 مم لسهولة التكامل في لوحات التحكم الموجودة.
الاتصالات الكهربائية:24 فولت إمدادات الطاقة.
اتصالات I/O:نظرًا لأن النظام سيحتوي على 32 قناة قابلة للتكوين ، تأكد من إقرانها بشكل صحيح وفقًا لما إذا كانت تستخدم في الإدخال أو تكوين الإخراج.
حافلة النظام:دمج ABB 07DC92 في ناقل نظام CS31 ليكون قادرًا على التواصل مع PLC.
إعدادات:عادةً ما يتم تعيينه في المصنع ، تكوين الوحدة النمطية ، مثل تعيين عنوان الوحدة النمطية وتحديد وظيفة كل من قنوات الإدخال/الإخراج.
نطاق التطبيق
أتمتة التصنيع:يقوم بأتمتة التحكم في الآلات والعمليات على خطوط الإنتاج ، مما يزيد من كفاءة وجودة المنتج.
التحكم في العملية:مراقبة العمليات في الصناعات مثل المعالجة الكيميائية والنفط والغاز أو الأدوية أو أي صناعة تتطلب معالجة دقيقة للعمليات.
إدارة الطاقة:يراقب ويسيطر على النظم الكهربائية في توليد الطاقة وتوزيعها ، وتحسين استخدام الطاقة وضمان موثوقية النظام.
أنظمة النقل:يعمل مع أنظمة التحكم في السكك الحديدية والمطارات والبنية التحتية الأخرى للنقل لتحسين العمليات.
استكشاف الأخطاء وإصلاحها
التنبيهات التشخيصية:إشارات فورية في حالة وظائف الوحدة النمطية.
رسائل الخطأ:استخدم الميزات التشخيصية لـ PLC لقراءة رسائل الخطأ وسجلات النظام.
الاتصالات الكهربائية:تأكد من أن جميع الأسلاك والموصلات سليمة وموقع بشكل صحيح.
إعدادات التكوين:تأكد من صحة جميع تكوينات القناة وعناوين الوحدة النمطية.
شروط التحميل:تأكد من أن الأحمال لا تتجاوز 0.5 A/CH لتجنب الأحمال الزائدة.
