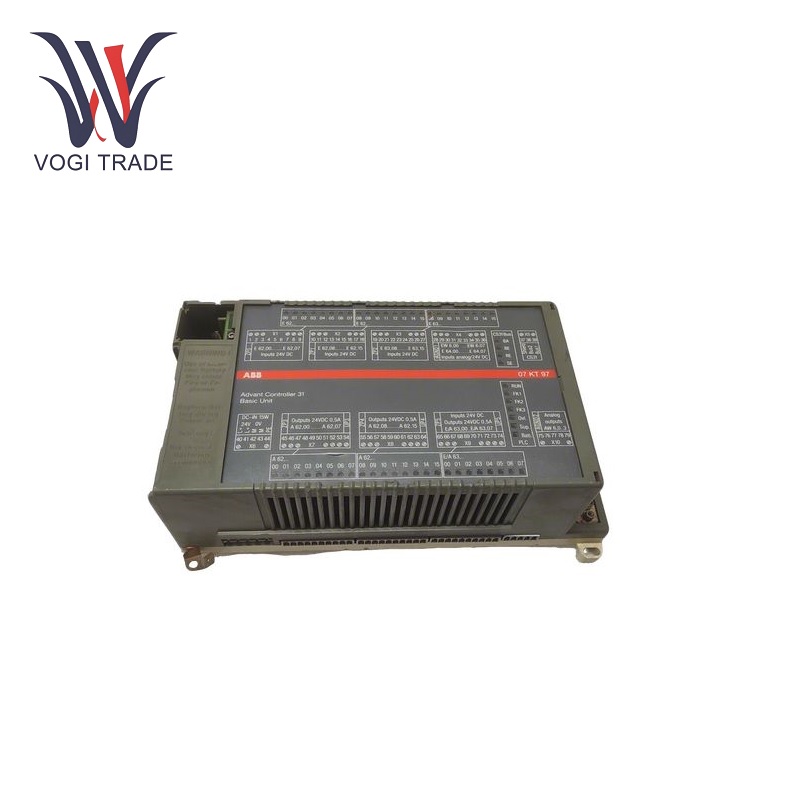

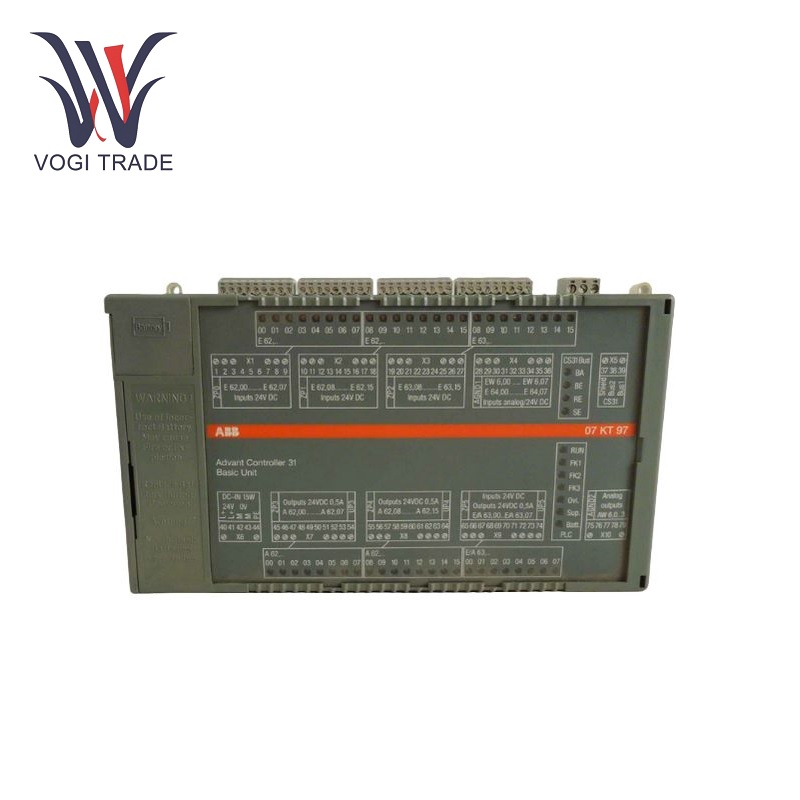

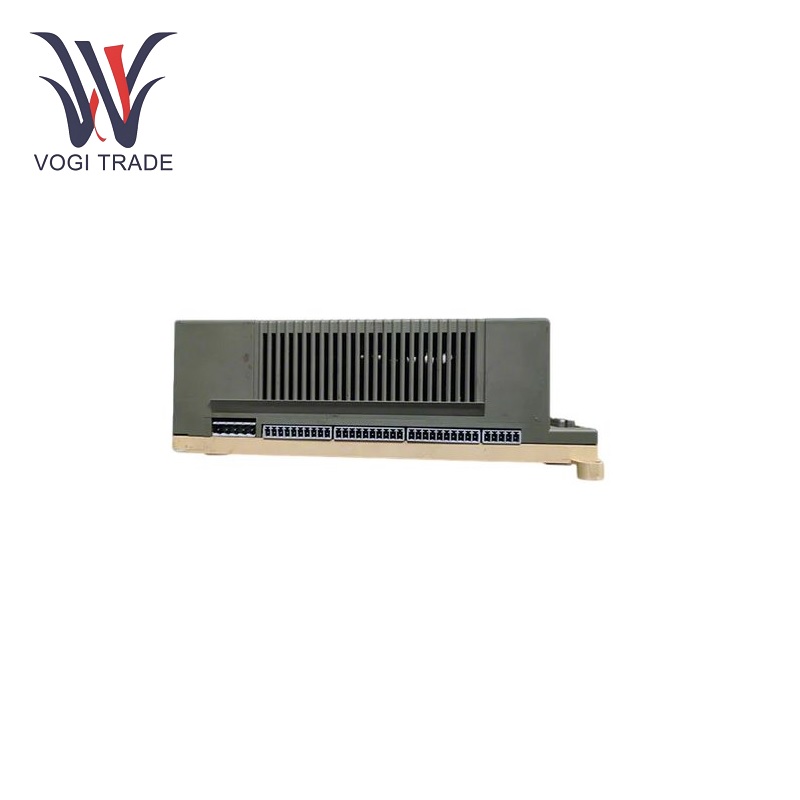

الشكل 07KT97

معلمات العمل

مزود الطاقة:يبلغ جهد مصدر الطاقة ABB 07KT97 24 فولت تيار مستمر، مما يضمن التشغيل المستقر والموثوق للمعدات.

سعة التخزين:مزود بذاكرة برنامج المستخدم بسعة 480 كيلو بايت وذاكرة بيانات المستخدم بسعة 256 كيلو بايت (Flash EPROM)، ويمكن استخدامه لتخزين برامج التحكم المعقدة والبيانات المرتبطة بها.

نقاط الإدخال/الإخراج:24 مدخلاً معزولًا كهربائيًا بجهد 24 فولت تيار مستمر، مقسمة إلى 8 مجموعات (3 مجموعات إجمالاً). فهو يضيف مجموعتين من 8 مخرجات ترانزستور معزولة كهربائيًا (16 في المجموع) ومجموعة واحدة من 8 مدخلات/مخرجات رقمية معزولة كهربائيًا. بالإضافة إلى ذلك، فهو يحتوي على مجموعة واحدة من 8 مدخلات تناظرية، يمكن تكوين كل منها كقيمة قياس لنطاقات مختلفة (0...10 فولت، 0...5 فولت، +10 فولت، +5 فولت، 0. ..20 مللي أمبير، 4...20 مللي أمبير، Pt100 (سلكين أو 3 أسلاك) أو مدخل تفاضلي أو رقمي). كما أن لديها مجموعة واحدة من 4 مخارج تناظرية، والتي يمكن تهيئتها بشكل فردي على أنها 0...10 فولت، 0...20 مللي أمبير أو 4...20 مللي أمبير.

واجهات:ميزات 07KT97 يمكن استخدام الواجهات التسلسلية COM1 وCOM2 كواجهات Modbus لوظائف البرمجة والاختبار. يمكن توصيل قارنات التوصيل مثل 07 KP90 (RCOM)، و07 KP93 (2 x Modbus) و07 MK92 (قابلة للبرمجة بحرية) عبر الواجهة المتوازية. بالإضافة إلى ذلك، فهو يشتمل على عداد عالي السرعة مع العديد من الوظائف القابلة للتكوين وساعة في الوقت الفعلي.

ميزات المنتج

منطق التحكم المرن:كجهاز قابل للبرمجة، يتيح ABB 07KT97 إنشاء برامج تحكم مخصصة لاحتياجات الأتمتة الفريدة. وهذا يسمح بالتعديل الدقيق للعمليات الصناعية والمعدات والأنظمة لمتطلبات التشغيل المختلفة.

خيارات اتصال متعددة:تدعم المنصة بروتوكولات الاتصال الأخرى (مثل Profibus وCANopen وDeviceNet وArcnet) لتسهيل التكامل والتواصل مع الأجهزة والأنظمة الأخرى داخل الشبكات الصناعية. فهو يسهل تبادل البيانات بشكل سلس، والمراقبة والتحكم في الوقت الحقيقي، وبالتالي توفير الدعم الأمثل لهياكل الأتمتة المعقدة.

مساحة الذاكرة:تكنولوجيا المعالجات الدقيقة قوية أيضًا. يمكن أن يقوم ذلك بمعالجة وتخزين بيانات عملية النشر ومعلمات التكوين والبيانات التاريخية، مما يوفر معلومات مفيدة لتحسين العملية واستكشاف الأخطاء وإصلاحها.

وظيفة التشخيص الذكي:يوفر طريقة فعالة لتحديد الأخطاء والعيوب في النظام. تتيح المراقبة الفورية للمدخلات والمخرجات والمكونات الداخلية للمستخدمين إمكانية إجراء الصيانة بسرعة لتقليل وقت التوقف عن العمل.

التوسع المعياري:يعتمد ABB 07KT97 تصميم واجهة معياري وقابل للتكوين، والذي يمكن توسيعه بسهولة عن طريق وحدات الإدخال/الإخراج الإضافية أو الوحدات الوظيفية لتلبية احتياجات التطبيقات المتغيرة وتوسيع النظام.

نطاق التطبيق

الأتمتة الصناعية:يتم استخدام ABB 07KT97 للتحكم التسلسلي والتجميعي ومعالجة المواد لخطوط الإنتاج الصناعي. إنها قادرة على التحكم في المحركات والمضخات والناقلات وغيرها من المعدات لتوفير إنتاج فعال وموثوق.

نظام الطاقة الذكي:يستخدم في أنظمة توليد الطاقة وتوزيعها وإدارتها لمراقبة الطاقة والتحكم في الحمل والتحكم في مرحل الحماية، وما إلى ذلك. فهو يساعد على تحسين استهلاك الطاقة والحفاظ على استقرار الشبكة وموثوقيتها.

الصناعات الكيماوية والبتروكيماوية:تستخدم للتحكم في العمليات في المصانع الكيماوية والمصافي، مثل درجة الحرارة والضغط والتدفق والتحكم في مستوى السوائل المختلفة. يتضمن التصنيع الكيميائي عمليات معقدة، والتي تتطلب عمليات كيميائية لتعمل بأمان وكفاءة.

أتمتة البناء:مثالي لأنظمة إدارة المباني الذكية لإدارة الإضاءة والتدفئة والتهوية وتكييف الهواء (HVAC) والتحكم في الوصول وخدمات البناء الأخرى لتحسين كفاءة الطاقة وراحة الركاب.

الروبوتات والتحكم في الحركة:يمكن دمجها في الأنظمة الروبوتية لإدارة حركة الروبوتات ووظيفتها، وتسهيل تحديد المواقع بدقة، وتحديد المسار والتشغيل في مجالات مثل اللحام والطلاء والتعامل مع المواد.
