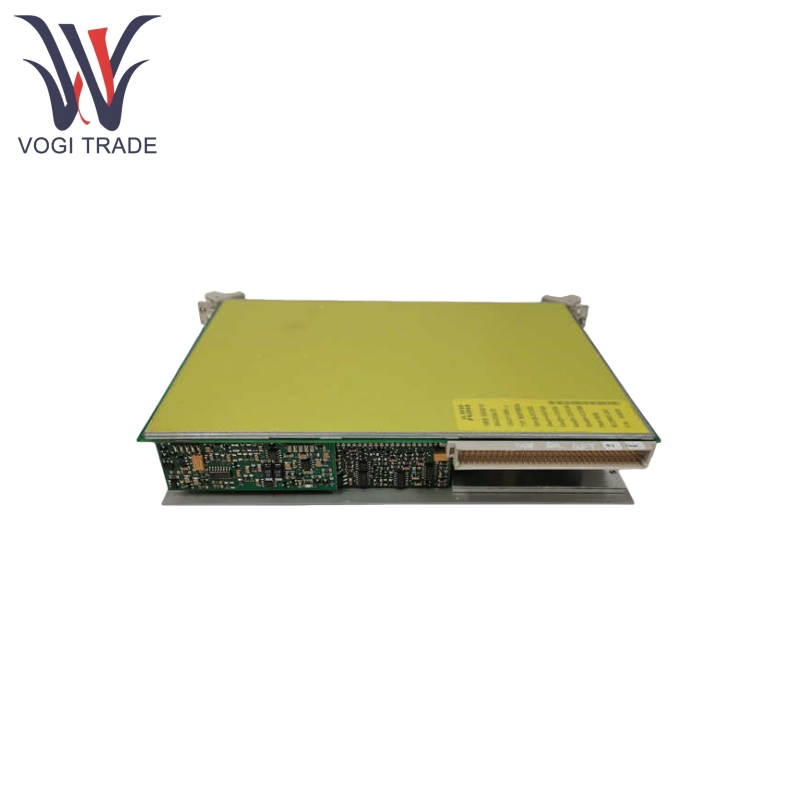

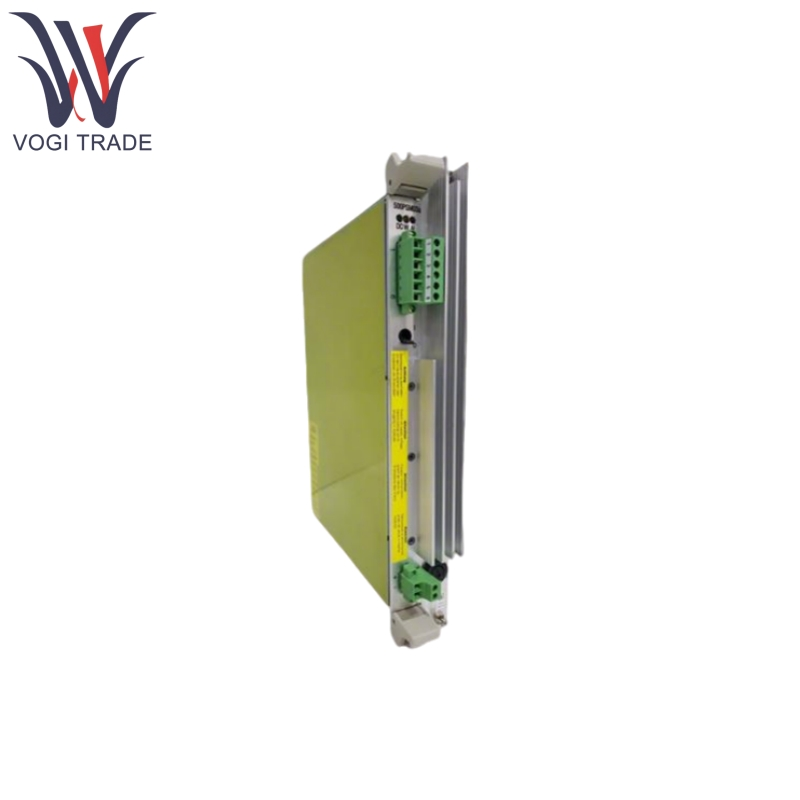

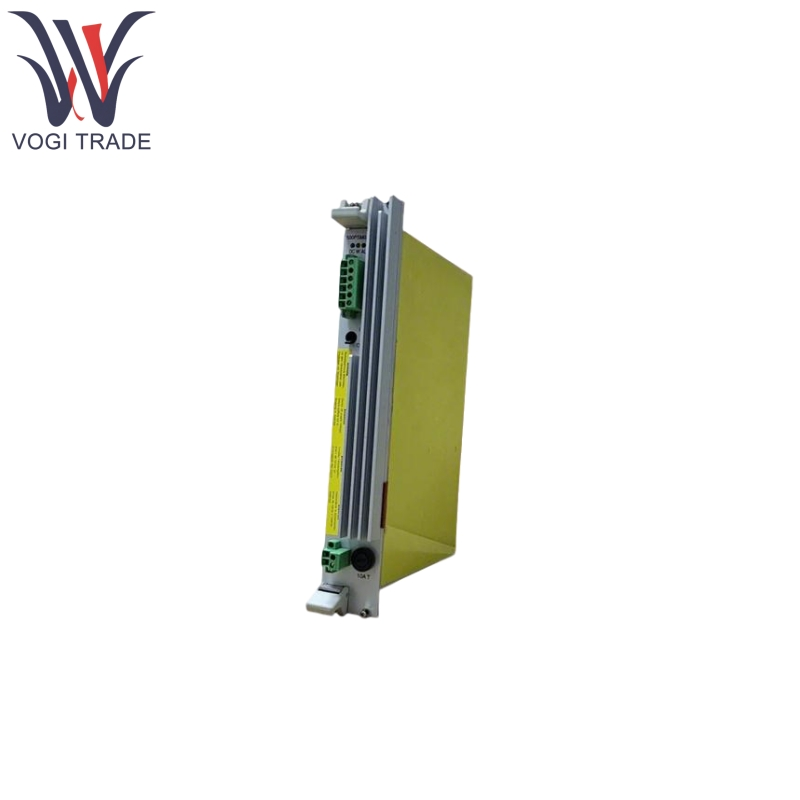

العلامة التجارية: ABBالوصف: وحدة تزويد الطاقةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنتم تصميم ABB 500PSM03A 1MRB150038R1 للاستخدام في خزائن التحكم المقيدة في الفضاء أو داخل المعدات. تتمثل وظيفتها الأساسية في تحويل طاقة التيار المتردد على نطاق واسع إلى ناتج 24VDC مستقرًا ، مما يوفر دعمًا طاقة موثوقًا للمعدات الصناعية مثل PLCs و HMIS وأجهزة الاستشعار. يضم آليات حماية متعددة متكاملة ، فإنه يضمن التشغيل المستمر في البيئات الصناعية القاسية.
| تصنيع |
ABB |
| رقم النموذج |
500psm03a |
| رقم الطلب |
1MRB150038R1 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
16*12*6cm |
| وزن |
0.6 كجم |
ميزات المنتج
ABB 500PSM03A 1MRB150038R1 يدعم المدخلات 88-264VAC (تغطي معايير الشبكة الرئيسية العالمية) ، مناسبة لفرق سعة الجهد الكبير في البيئة الصناعية.
يوفر ABB 500PSM03A 1MRB150038R1 كفاءة تصل إلى 92 ٪ في الحمل الكامل ، مما يقلل من فقدان الطاقة وتوليد الحرارة ، مما يجعله مناسبًا للتشغيل الممتد.
ABB 500PSM03A 1MRB150038R1 ميزات حماية الزائد/الدائرة القصيرة التي تقلل تلقائيًا من الإخراج لمنع تلف المعدات.
يتضمن ABB 500PSM03A 1MRB150038R1 حماية الجهد الزائد/الجهد الذي يتم تنشيطه أثناء ظروف جهد المدخلات غير الطبيعية.
ABB 500PSM03A 1MRB150038R1 يستخدم الحد النشط الحالي للارتفاع النشط للحد من التأثيرات الحالية للعلاج أثناء التشغيل ، وتوسيع عمر الوحدة النمطية.
وظائف المنتج
التصحيح والتصفية:
ABB 500PSM03A يتم تحويل طاقة AC الإدخال إلى DC عالي الجهد من خلال مقوم الجسر ، ثم نُهِّم بواسطة المكثفات الكهربائية.
تبديل التردد العالي:
ABB 500PSM03A وحدة التحكم الداخلية تدفع MOSFET تبديل الترانزستورات لتقطيع جهد التيار المستمر إلى نبضات عالية التردد ، لتحقيق العزلة الكهربائية وتحول الجهد عبر محول.
التصحيح الثانوي وتنظيم الجهد:
يتم تصحيح نبضات ABB 500PSM03A عالية التردد من الناتج الثانوي للمحول بواسطة الثنائيات السريعة ومعالجتها من خلال مرشح LC لإنتاج ناتج 24VDC مستقر.
التحكم في التعليقات:
يتم تغذية الجهد الناتج ABB 500PSM03A مرة أخرى إلى وحدة التحكم عبر Optocoupler ، مما يؤدي إلى ضبط دورة عمل التبديل في ترانزستور لضمان دقة الإخراج.
معلمة المنتج
التفاصيل التالية هي ABB 500PSM03A 1MRB150038R1 وحدة تزويد الطاقة.
| المعلمة |
القيمة / المدى |
| جهد المدخلات |
88-264VAC (47-63Hz) |
| إدخال تيار |
الحد الأقصى 2.3A (في الحمل الكامل) |
| جهد الخرج |
24VDC ± 1 ٪ (النطاق القابل للتعديل ± 5 ٪) |
| تيار الإخراج |
الحد الأقصى 4.2A |
| قوة |
100W |
| كفاءة |
ما يصل إلى 92 ٪ |
| تموج والضوضاء |
≤1 ٪ من جهد الخرج (نموذجي) |
| فئة الحماية |
IP20 (مقاوم للأتربة ، مناسبة للتثبيت الداخلي) |
| القوة العازلة |
الإدخال - الإخراج: 3KVAC (لمدة 1 دقيقة) |
| MTBF (يعني الوقت بين الفشل) |
＞ 500000 ساعة (في بيئة 25 درجة مئوية) |
