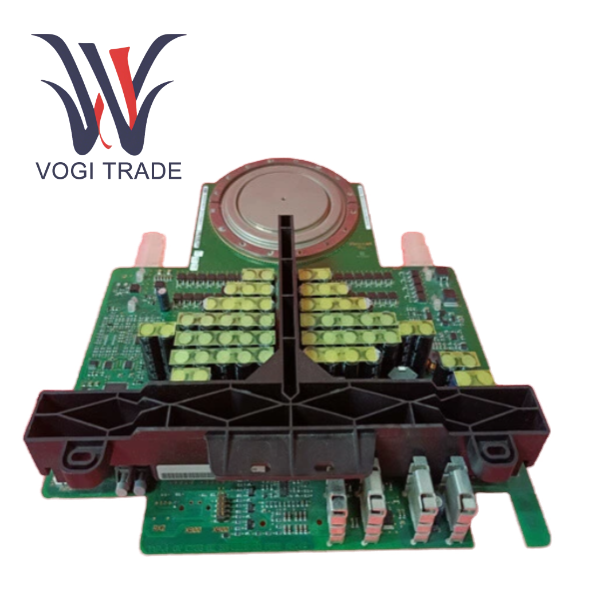

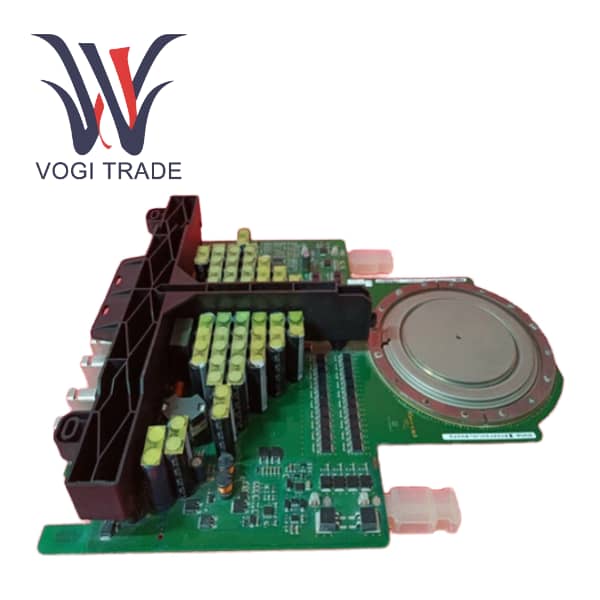

العلامة التجارية: ايه بي بيالوصف: وحدة IGCTالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 7مصطلح الدفع: تي / تيميناء الشحن: شيامنABB 5SHY5055L0002 عبارة عن ثايرستور تبديلي متكامل مصمم لتطبيقات التحكم في الطاقة عالية الأداء. فهو يجمع بين خصائص التوصيل للثايرستور ووظيفة التبديل للترانزستور، مما يوفر تحويلًا فعالاً للطاقة وتبديلًا سريعًا.
| تصنيع |
ايه بي بي |
| رقم الموديل |
5SHY5055L0002 |
| رقم الطلب |
3BHE019719R0101 |
| كتالوج |
قطع غيار VFD |
| بلد المنشأ |
السويد |
| رمز النظام المنسق |
9032899099 |
| البعد |
20 سم * 25 سم * 8 سم |
| البعد التعبئة |
27 سم * 30 سم * 12 سم |
| وزن |
2 كجم |
وصف المنتج
هذه هي وحدة الطاقة الأساسية التي تعتمدها محولات الجهد المتوسط من سلسلة ABB ACS 6000. تتبنى هذه الوحدة تصميمًا متكاملاً للغاية وقابل للتوصيل، حيث تدمج أشباه موصلات الطاقة IGCT عالية الأداء، ودوائر تشغيل البوابة المخصصة، ومعالجات التحكم المحلية (GVC)، بالإضافة إلى واجهات الطاقة والاتصالات الضرورية في حزمة مدمجة. يتكون كل عاكس ACS 6000 من عدة وحدات مكدسة في هيكل طوبولوجي محدد (مثل NPC) لتحقيق خرج طاقة عالي الجهد متوسط.
وظائف وميزات المنتج
باعتباره أحد فروع الطاقة للعاكس، فإن 5SHY5055L0002 يقوم بتحويل الطاقة ذات الجهد العالي والتيار العالي. تم تجهيز وحدة IGCT بمعالج GVC مدمج لتحقيق التشغيل الدقيق المحلي وموازنة الجهد والحماية في الوقت الحقيقي، وتدعم وضع التشغيل "غير المخزن". باعتبارها وحدة اختبار مجمعة مسبقًا، تعمل 3BHE019719R0101 على تبسيط عملية التثبيت والصيانة في الموقع بشكل كبير. تقوم وحدة المراقبة في الوقت الفعلي بمراقبة الحالة بناءً على المعلمات الرئيسية مثل درجة الحرارة والجهد والتيار الداخلي، وتتواصل مع نظام التحكم الرئيسي عبر الألياف الضوئية.
|
مميزة |
ايه بي بي (5SHY5055L0002 ) |
تصميم منفصل تقليدي (وحدة IGBT + محرك منفصل + وحدة تحكم) |
|
اندماج |
عالية للغاية، القوة، القيادة، والتحكم في واحد |
منخفض، يحتاج إلى التحديد والتصميم والتجميع بشكل منفصل |
|
مصداقية |
عالية جدًا، تم اختبارها مسبقًا في المصنع، نقاط اتصال قليلة، معدل فشل منخفض |
متوسط، يعتمد على جودة التركيب والأسلاك في الموقع |
|
يمكن صيانتهاity |
استبدال معياري ممتاز بأقل وقت توقف عن العمل |
يعد تحديد موقع الخطأ واستبداله أمرًا معقدًا ويستغرق وقتًا طويلاً |
|
أداء |
تخطيط داخلي محسّن ومصمم خصيصًا، ومحاثة طفيلية صغيرة، وأداء تبديل جيد |
اعتمادًا على مستوى التصميم، قد تكون هناك مشكلات في المعلمات الطفيلية |
|
يكلف |
ارتفاع تكاليف الوحدة مقدمًا، ولكن من المحتمل أن يؤدي ذلك إلى انخفاض إجمالي تكاليف النظام ودورة الحياة |
قد تبدو تكاليف المكونات الأولية منخفضة، ولكن تكاليف التصميم والتجميع والصيانة مرتفعة |
