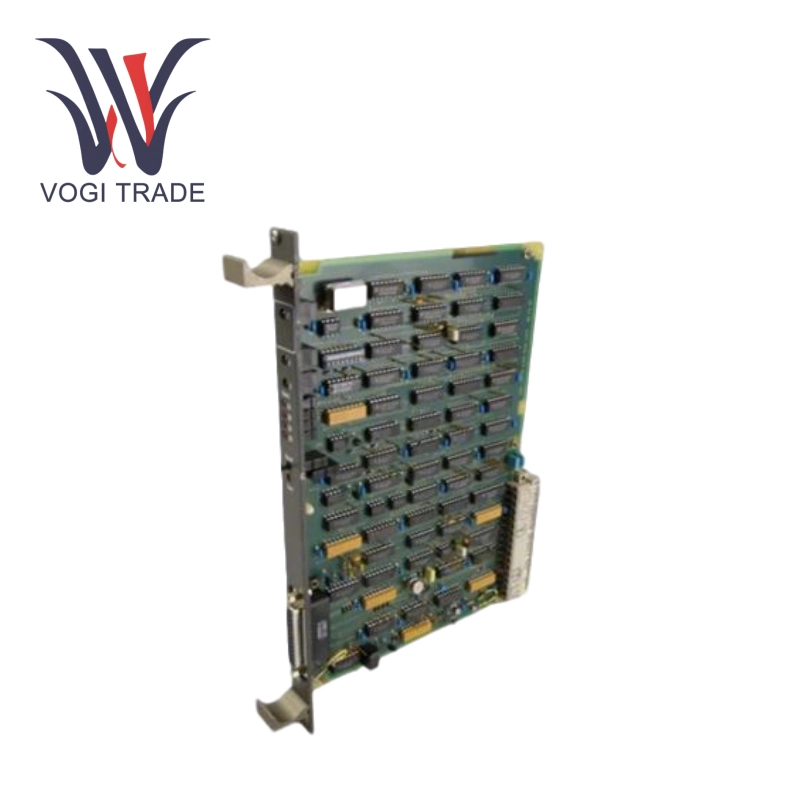

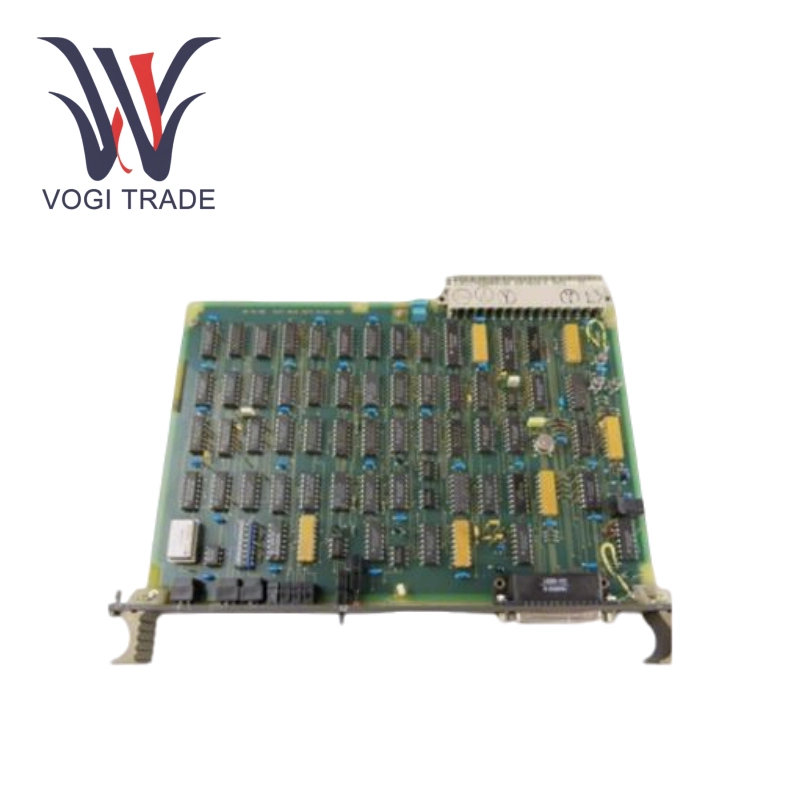

العلامة التجارية: ABBالوصف: وحدة الطاقةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنABB 88QB03B-E GJR2393800R0100 هي وحدة اقتران الحافلات التي تدرك تبادل البيانات عالي السرعة من خلال واجهة موحدة ويمكنها إكمال مهام التحكم في الوقت الفعلي بشكل ثابت.
| تصنيع |
ABB |
| رقم النموذج |
88qb03b-e |
| رقم الطلب |
GJR2393800R0100 |
| بلد المنشأ |
سويسرا |
| رمز HS |
8504902000 |
| البعد |
25*15*3cm |
| بُعد التعبئة |
27*17*5cm |
| وزن |
1 كجم |
المعلمات التقنية الدقيقة
الواجهة الكهربائية: منفذ الاتصال التسلسلي مزدوج القناة RS485 ، ودعم بروتوكول Modbus RTU
معدل نقل البيانات: 9.6 كيلو بايت في الثانية إلى 12 ميغابت في الثانية.
متطلبات تزويد الطاقة: 24V DC ± 10 ٪
استهلاك الطاقة: القيمة النموذجية 2.8W ، قيمة الذروة ≤5W
مستوى الحماية: IP20
درجة حرارة التشغيل: -25 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
طريقة التثبيت: تثبيت مقطع السكك الحديدية
عزل الإشارة: 1500V AC العزلة الكهربائية (بين القنوات)
ميزات وظيفية
قدرة ترحيل البيانات عالية السرعة
ABB 88QB03B-E GJR2393800R0100 تعتمد بنية نقل بيانات مزدوجة المزروعة لتحقيق إعادة توجيه الإشارة I/O على مستوى المللي ثانية ، وضمان التزامن في الوقت الفعلي بين سلسلة AC 800M PLC و S800 توزيع I/O
تصميم رابط الاتصال الزائد
تحتوي الوحدة النمطية على قنوات اتصال مزدوجة مضمنة تدعمها بعضها البعض. عندما يفشل الرابط الرئيسي ، فإنه يتحول تلقائيًا إلى قناة النسخ الاحتياطي. هذه الميزة تجعل ABB 88QB03B-E GJR2393800R0100 مكونًا رئيسيًا لأنظمة التحكم في مجال التوفير العالي
قابلية التوسع في التوصيل والتشغيل
دعم عمليات SWAP الساخنة من وحدات I/O من سلسلة S800 (مثل وحدات الإدخال الرقمية/DO810 DO810) ، ABB 88QB03B-E GJR2393800R0100 يقلل بشكل ملحوظ من الصيانة في النظام.
تحليل البروتوكول التكيفي
تحديد البروتوكولات الصناعية تلقائيًا مثل Profibus DP/V1 و Advant Fieldbus 100 من خلال البرامج الثابتة المدمجة ، ويمكن توصيلها بأنظمة ABB وأنظمة DCS من الطرف الثالث دون تكوين إضافي
سيناريوهات التطبيق
التحكم في مصنع الصلب: قم بتوصيل وحدة I/O S800 لجمع بيانات درجة حرارة/اهتزاز المحرك الأسطوانة ، والانتقال إلى AC 800M PLC في الوقت الفعلي من خلال 88QB03B-E لتحقيق التحكم في الحلقة المغلقة لقوة المتداول
نظام DCS Chemical Plant: تم نشره في خزانة التحكم في الانفجار ، إشارة مستشعر ضغط مفاعل النقل إلى محطة التحكم في OCS لتشغيل التعشيق السلامة
خط إنتاج سحق الألغام: Link DI820 وحدة إدخال عالية الجهد لمراقبة تيار الكسارة ، وضمان التشغيل المستمر لمدة 7 × 24 ساعة من خلال القنوات الزائدة عن الحاجة
نظام إزالة الكبريتات الحرارية للحرارة: متكامل في منصة ABB القدرة ™ ، نقل بيانات مراقبة الرقم الهيدروجيني إلى مركز المراقبة عن بُعد لتحسين الانبعاثات
