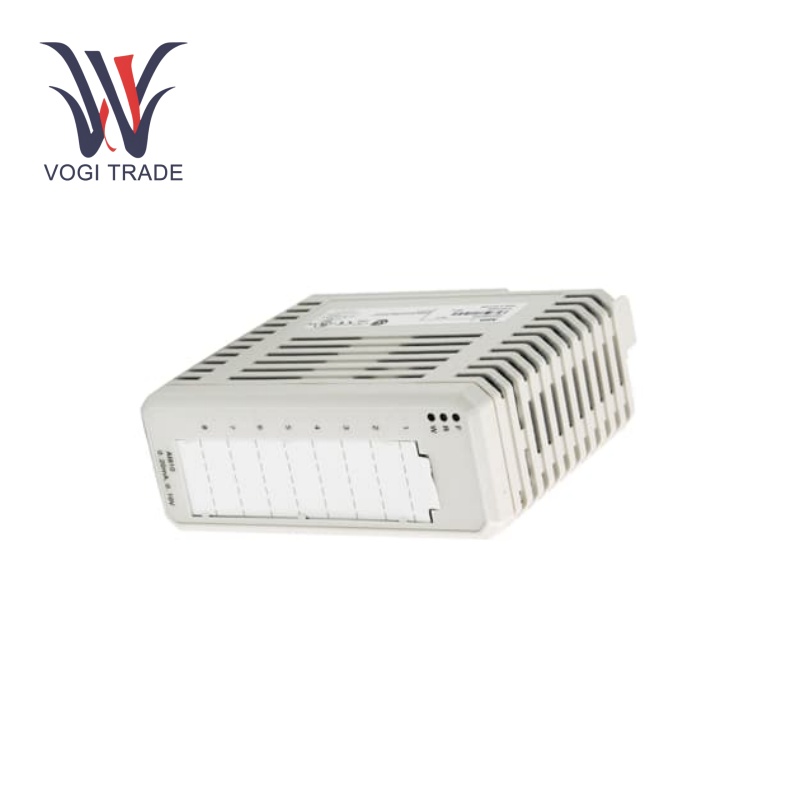

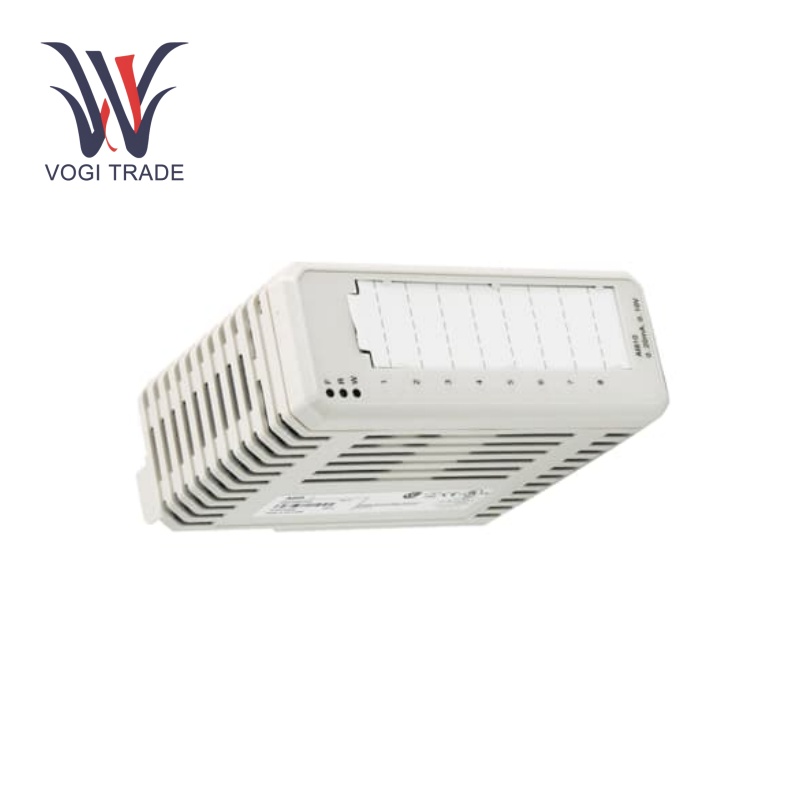

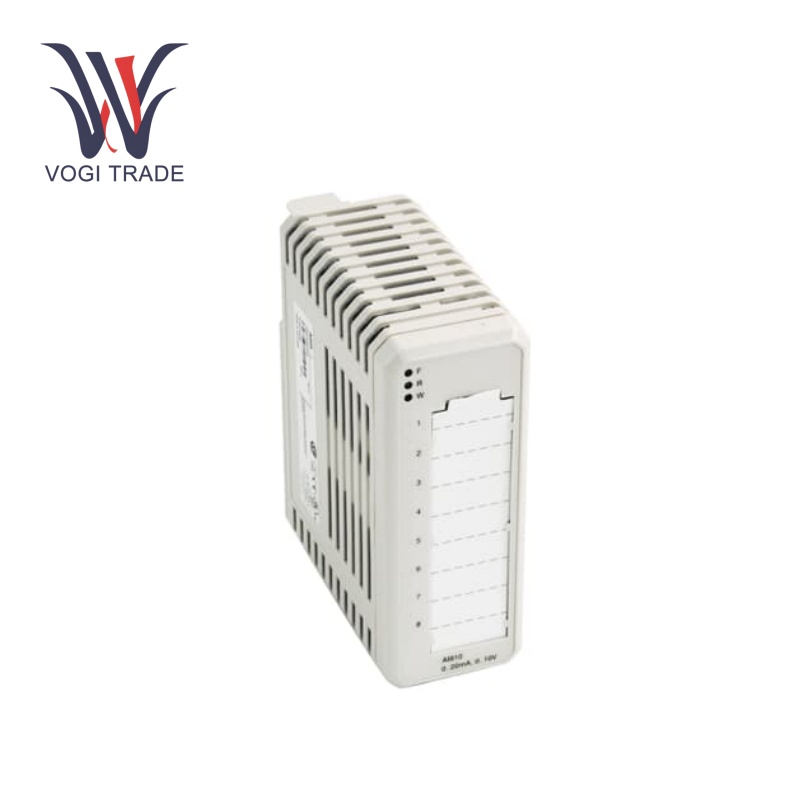

العلامة التجارية: ABBالوصف: المدخلات التناظرية 8 الفصلالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 80مدة الدفع: T/T.ميناء الشحن: شنتشنتجمع وحدة الإدخال التناظرية ABB AI810 إشارات مختلفة بدقة عالية ، ولديها مداخل قوي وتكوين مرن ، مما يضمن التشغيل المستقر لأنظمة الأتمتة الصناعية.
| تصنيع |
ABB |
| رقم النموذج |
AI810 |
| رقم الطلب |
3BSE008516R1 |
| كتالوج |
S800 |
| بلد المنشأ |
السويد |
| رمز HS |
85389099 |
| البعد |
11.9 سم*10.2 سم*4.5 سم |
| بُعد التعبئة |
14 سم*13 سم*7 سم |
| وزن |
0.2 كجم |
المعلمات الفنية
نوع الإشارة:يدعم 0 ... 20ma ، 4 ... 20ma ، 0 ... 10v ، 2 ... 10V DC ، مدخلات أحادية القطب أحادية القطب
دقة:12 بت
مقاومة المدخلات:290K؟ 230 - 275KO
تحت/فوق النطاق:-5 ٪ ، +15 ٪
مرشح الإدخال:وقت الارتفاع 0 - 90 ٪ هو 140ms
جهد المدخلات القصوى (الخسارة):30V DC
استهلاك الطاقة:1.5W
درجة حرارة التشغيل:0 إلى +55 درجة مئوية ، +5 إلى +55 درجة مئوية وافق
تخزيندرجة حرارة: -40 إلى +70 درجة مئوية
الرطوبة النسبية:5 إلى 95 ٪ ، لا تكثيف
Pمستوى الدوران:IP20
ميزات وظيفية
وحدة معالجة الإشارات:تتبنى ABB AI810 تقنية معالجة الإشارات المتقدمة لتحويل الجهد والإشارات الحالية وغيرها من الإشارات التناظرية بدقة إلى إشارات رقمية ، مما يوفر أساس بيانات عالي الجودة لمعالجة الكمبيوتر اللاحقة. تدمج الوحدة العديد من الدوائر ودوائر معالجة الإشارات: التصفية والتضخيم وأخذ العينات والعقد ، وما إلى ذلك لضمان دقة واستقرار معالجة الإشارات ، والحاجة إلى الأتمتة الصناعية لمعالجة الإشارات عالية الدقة.
وظيفة الاتصال:يدعم ABB AI810 بروتوكول الاتصالات HART ، والذي يمكنه تحقيق اتصال سلس مع أجهزة استشعار ذكية ويضمن انتقال في الوقت الفعلي وتفاعل دقيق للبيانات. يتيح دمج الوحدة النمطية في نظام الأتمتة الصناعية بكفاءة ، ويعزز في وقت واحد مستوى ذكاء النظام.
حماية المدخلات:يعتمد ABB AI810 مقاوم PTC كمقاوم لتحويلة الإدخال ، ويمكنه حماية ما يصل إلى 30 فولت ، كما أن نفس المدخلات التناظرية لها وظيفة حماية ماسورة قصيرة ، وهي الحماية حتى ZP أو + 24V ، يمكن للوحدة أن تعمل بأمان في ظل ظروف غير طبيعية. آليات الحماية الخاصة بهم تشدد الوحدة ، مما يجعلها موثوقة ودائمة ، حتى في البيئات الصناعية المعقدة.
كل الفواصلالدقة:يمكن لـ ABB AI810 أن يدعم عملية SWAP الساخنة ، والتي تسهل بشكل كبير عملية التثبيت والصيانة وتقلل من وقت تعطل النظام. مرنة ، استخدم النظام لبرمجة الوحدة النمطية وتكوينها وفقًا للمتطلبات المحددة للتطبيق ، وتلبية مجموعة متنوعة من التطبيقات. تتيح هذه الدرجة العالية من التخصيص ABB AI810 أن تتكيف مع متطلبات البنية التحتية الصناعية المختلفة لضمان تحكم أفضل وتنوع النظام.
مجالات التطبيق
الأتمتة الصناعية:يتم استخدام ABB AI810 في العديد من الصناعات (المعالجة الكيميائية والنفط والغاز والغذاء والمشروبات) للحفاظ على متغيرات العمليات المختلفة والتعامل معها. يسهل التحول الدقيق لإشارات المستشعر التناظرية التحكم الدقيق لعملية التصنيع لجودة المنتج وسلامته.
التحكم في نقل وتوزيع الكهرباء:يمكن لـ ABB AI810 تحويل الناتج النهائي والتعليقات من مختلف الإشارات التناظرية بحيث يمكن لتوليد الكهرباء المحسّن في الوقت الحقيقي والتحكم في استقرار الشبكة أن يصدروا الأحكام ذات الصلة لمنع فشل المعدات. يمكنه مراقبة الجهد والتيار لكل محطة فرعية وكل نقطة توزيع في شبكة التوزيع ، يمكن أن تساعد في اكتشاف مشاكل جودة الطاقة وحلها.
المراقبة البيئية:غالبًا ما يتم استخدام ABB AI810 في تطبيقات المراقبة البيئية ، مثل محطات معالجة المياه ، ومحطات مراقبة جودة الهواء ، ومرافق إدارة النفايات. يتم توفير بيانات الوقت الحقيقي للتقييم البيئي والامتثال التنظيمي من خلال تحويل ADC دقيق.
الأنظمة المتكاملة للبناء الذكي:يتيح تعديل نظام التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة الإضاءة وغيرها من الخدمات في مبنى ذكي. عندما يتم تحويل الإشارات التناظرية إلى بيانات رقمية ، فإن هذا سيؤدي إلى تعديل استخدام الطاقة من قبل الأنظمة المذكورة أعلاه لتتماشى مع الراحة في البيئة الداخلية.
