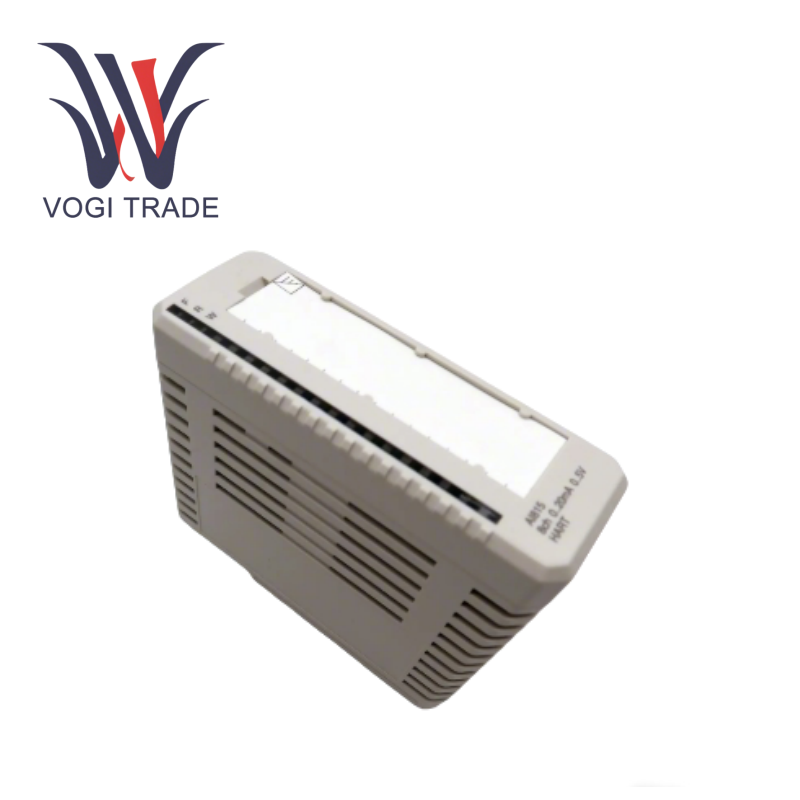

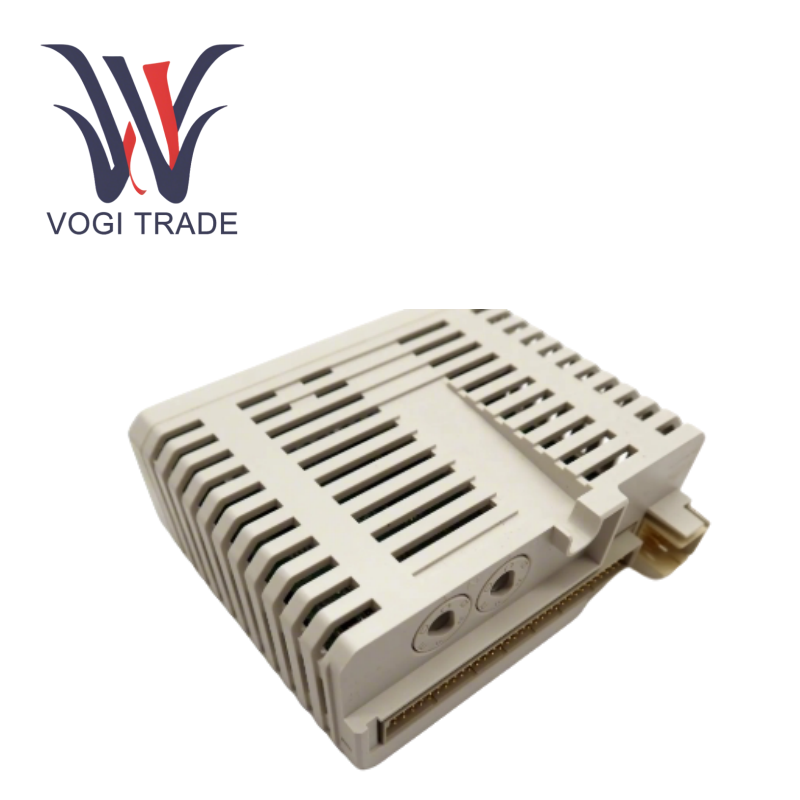

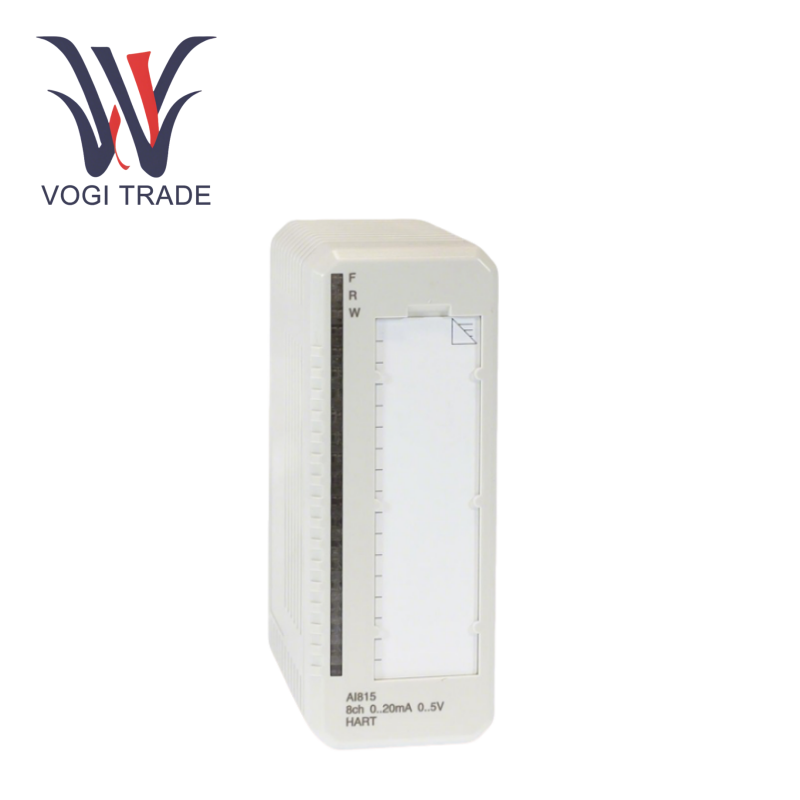

العلامة التجارية: ABBالوصف: وحدة الإدخال التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 54مدة الدفع: T/T.ميناء الشحن: شنتشنABB AI815 3BSE052604R1 هي وحدة إدخال تمثيلية تدعم بروتوكول HART ، والتكوين المتكرر والتوسع المعياري ، وله إمكانات دقيقة لاكتساب الإشارة.
| تصنيع |
ABB |
| رقم النموذج |
AI815 |
| رقم الطلب |
3BSE052604R1 |
| بلد المنشأ |
سويسرا |
| رمز HS |
85371000 |
| البعد |
5*10*12 سم |
| بُعد التعبئة |
7*12*14 سم |
| وزن |
0.5 كجم |
المعلمات الفنية
المدخلات الحالية: 20mA ، مقاومة الإدخال 250Ω
إدخال الجهد: 5V (أحادي القطب أحادي الطرف) ، مقاومة المدخلات> 10mΩ
الدقة: 12 بت ، معدل خطأ القياس ≤ ± 0.1 ٪
جهد العمل: 24VDC
الجهد الزائد/التسامح السفلي من الجهد: 11VDC ، حماية الحد الأدنى الحالية للمحدد
درجة حرارة العمل: -40 درجة مئوية إلى +70 درجة مئوية
تصميم الحماية: تحسين التوافق الكهرومغناطيسي ، تداخل البيئة المضادة للإنقاذ
وظيفة التشخيص: الكشف عن خطأ خط الدعم ، إنذار إشارة خارج المدى
ميزات وظيفية
1. اكتساب إشارة عالية الدقة:
ABB AI815 3BSE052604R1 يحقق قياس دقة الإشارة الصناعية من خلال دقة 12 بت ، مع معدل خطأ أقل من ± 0.1 ٪ ، وتلبية متطلبات السيناريوهات القاسية مثل مراقبة ضغط المفاعل الكيميائي
2. تكامل بروتوكول HART: كوحدة تدعم بروتوكول HART ، يمكن لـ ABB AI815 3BSE052604R1 التفاعل مباشرة مع أجهزة الإرسال الذكية ، وتبسيط أسلاك الجهاز ثنائية الأسلاك ، ودعم التشخيص عن بُعد ، وتحسين كفاءة الصيانة.
3. التكرار والتوسع المعياري: AI -AI815 3BSE052604R1 متوافق مع إطار نظام I/O ABB S800 ، ويدعم تكوين قاعدة زائدة عن الحاجة (مثل TU844) ، ويمكنه دمج وحدات مثل AO815 و DI810 لتحقيق توسيع نظام مرن.
4. تصميم مكافحة المؤتمرات الصناعية من الدرجة الصناعية: من خلال تقنية تحسين التوافق الكهرومغناطيسي ، لا يزال ABB AI815 3BSE052604R1 يحافظ على استقرار البيانات في بيئة كهرومغناطيسية قوية ، وهي مناسبة لسيناريوهات المداخل العالي مثل مراقبة الجهد لحافلة نظام الطاقة.
سيناريوهات التطبيق
1. التحكم في الحلقة المغلقة للمفاعلات الكيميائية:
تستخدم لمراقبة إشارات الضغط والتدفق في المفاعل في الوقت الحقيقي ، وتحقيق تعديل حلقة مغلقة لمعلمات العملية من خلال الاستحواذ عالي الدقة ، وضمان استقرار التفاعلات الكيميائية.
2. مراقبة جهد حافلة نظام الطاقة:
في المحطات الفرعية أو أنظمة التوزيع ، يتم جمع بيانات الجهد في الوقت الفعلي من خلال إدخال الجهد المكون من 8 قنوات ، ويتم الجمع بين التكوين الزائد لضمان تشغيل الشبكة الآمنة.
3. اكتساب إشارة متعددة القنوات في العمليات الصناعية:
في المعادن ومعالجة المياه وغيرها من السيناريوهات ، يتم جمع إشارات تمثيلية متعددة مركزيًا ، مما يدعم التوسع المعياري لنظام ABB S800 I/O لتحسين كفاءة التحكم في الأتمتة.
