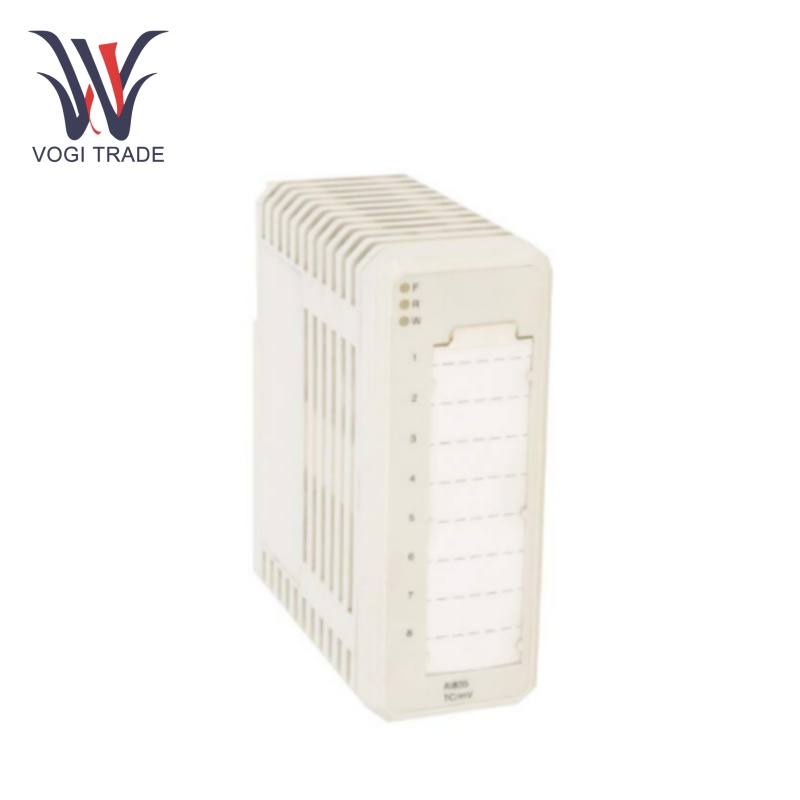

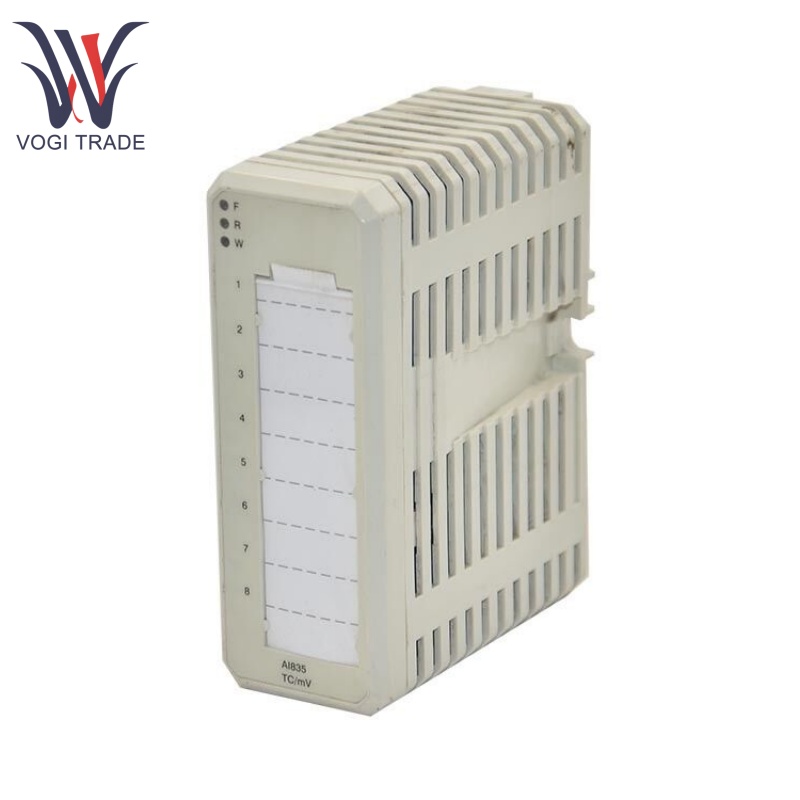

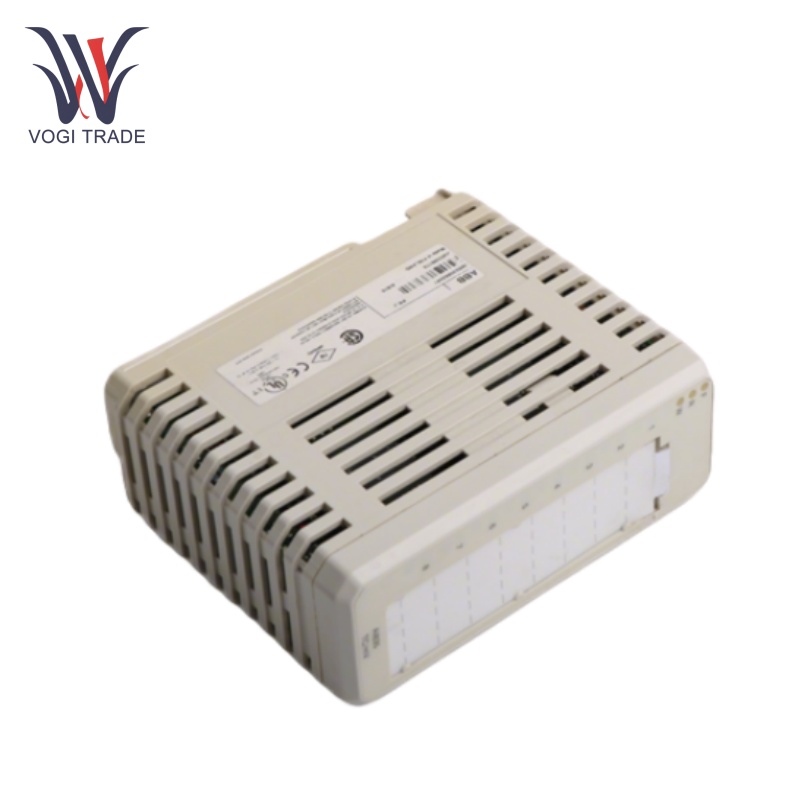

العلامة التجارية: ABBالوصف: المدخلات التناظرية 8 الفصلالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 18مدة الدفع: T/T.ميناء الشحن: شنتشنABB AI835 تم تصميم وحدة الإدخال التناظرية المكونة من 8 قنوات للأتمتة الصناعية وهي متوافقة مع مجموعة متنوعة من الوحدات الطرفية لضمان اكتساب ومعالجة البيانات المستقرة والموثوقة في البيئات الصناعية المعقدة.
| تصنيع |
ABB |
| رقم النموذج |
AI835 |
| رقم الطلب |
3BSE008520R1 |
| كتالوج |
800 |
| بلد المنشأ |
السويد |
| رمز HS |
8538109000 |
| البعد |
4.5 سم*10.2 سم*11.9 سم |
| بُعد التعبئة |
7 سم*13 سم*13 سم |
| وزن |
0.22 كجم |
المعلمات الفنية
مزود الطاقة:24 VDC
نطاق جهد الإدخال:-10 إلى +10 V
نطاق المدخلات الحالي:-20 لديه +20 لديها
مقاومة المدخلات:10 م
نطاق جهد الإخراج:0 إلى 10 فولت
النطاق الحالي للإخراج:0 هو 20 مللي أمبير
مقاومة الإخراج:100 أوه
أنواع الحرارية القابلة للقياس:B ، C ، E ، J ، K ، N ، R ، S ، T
دقة:15 بت
دقة:± 0.1 ٪ من النطاق الكامل
الخطي:± 0.05 ٪ من النطاق الكامل
ضوضاء:<10 μV RMS
نسبة رفض الوضع الشائع (CMRR):> 120 ديسيبل
درجة حرارة التشغيل:-25 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين:-40 درجة مئوية إلى +70 درجة مئوية
ميزات وظيفية
وحدة اكتساب الإشارة عالية الدقة:وحدة إدخال ABB AI835 8 قنوات حرارية/MV مصممة هندسة لقياس إشارة Millivolt الدقيقة مع المدخلات التفاضلية. يتميز بقمع الضوضاء المتقدمة الوضع المشترك لدقة ± 0.05 ٪ ، محسّنة لمراقبة درجة الحرارة الصناعية والكشف عن إشارة على مستوى الميكروفولت.
نطاق القياس مرن وقابل للتكوين:تدعم كل قناة نطاق قياس قابل للتكوين ، على سبيل المثال يمكن ضبط نطاق الجهد من -30 mV إلى +75 mV خطي. دعم ما يصل إلى 8 أنواع حرارية خارجية: B ، C ، E ، J ، K ، N ، R ، S&T أنواع. تتيح مرونتها تكييفها للوحدة بسهولة لتناسب أنواع المستشعرات المختلفة لتلبية التطبيقات في المجالات المختلفة وتوفير مستوى عال من التخصيص في تصميم النظام.
ويشمل أيضًا وظيفة الخطية:يدمج ABB AI835 وظيفة تعويض الوصلات الباردة ، من خلال درجة حرارة الوصلات الباردة إلى درجة حرارة الوصلة المرجعية (الوصلات الباردة) للتعويض الدقيق في القياس الحراري ، لتحقيق قياس درجة حرارة عالية الدقة. بالإضافة إلى أن الوحدة النمطية توفر وظيفة خطية ، والتي يمكن أن تدرك الإخراج الخطي للمزدوجات الحرارية والإشارات غير الخطية الأخرى ، مما يتيح تشغيل نظام التحكم بشكل مباشر.
اكتشاف انقطاع المدخلات وحماية الدائرة القصيرة للإخراج:يحتوي ABB AI835 على وظيفة اكتشاف اتصال المدخلات المدمجة ويمكنه تحديد ما إذا كانت أسلاك المستشعر قد تم فصلها في الوقت الفعلي ، مما يضمن موثوقية نظام الحصول على البيانات ودعم تشغيل الإنذارات أو التدابير التصحيحية. يحتوي ABB AI835 بالإضافة إلى ذلك على حماية دائرة القصيرة التي تحمي الوحدة النمطية والحمل المتصل من الضرر عندما تكون دائرة الإخراج قصيرة.
تصميم Gasrelaxation:يوفر ABB AI835 العزلة الجلفانية بين قنوات الإدخال والإخراج لمنع التداخل الكهربائي من التأثير على إشارات القياس. يقلل تصميم العزلة هذا من خطر حدوث صدمة كهربائية وتلف المعدات بسبب فصل الدائرة ، وتحسين سلامة النظام مع حماية الوحدة النمطية والمعدات الأخرى من الأعطال الكهربائية.
توافق واسع مع الوحدات الطرفية متعددة الوحدات (MTU):يدعم ABB AI835 مجموعة واسعة من نموذج MTU بما في ذلك TU810 و TU812 و TU814 و TU818 و TU830 و TU833. توفر هذه المجموعة الواسعة من التوافق الكثير من المرونة للتكامل في الأنظمة بحيث يمكن للمستخدمين اختيار MTU مختلف وفقًا لاكتساب قدرات وظيفية إضافية مثل تكييف الإشارة أو إنهاء التكوين أو خيارات التوصيل.
حقول التطبيق
الأتمتة الصناعية:تستخدم في الصناعات التحويلية مثل السيارات والإلكترونيات والبلاستيك لمراقبة والتحكم في متغيرات العمليات المختلفة. تعتمد عملية التصنيع ABB AI835 بشكل كبير على التحكم في العمليات وضمان الجودة ، والتي يتم تحقيقها عن طريق التحويل الصحيح للإشارات التناظرية المستشعر. يمكن أيضًا استخدام المجال الكهربائي لقياس الجهد والتيار في تصنيع لوحات الدوائر المطبوعة للكشف عن وتصحيح إذا كان هناك أي انحرافات في عملية التصنيع.
إمدادات الطاقة و dipaTCH:هذا جمع البيانات الهامة من ABB AI835 سيكون قادرًا أيضًا على تحسين توليد الطاقة ، ومنع فشل المعدات ، وتحسين الكفاءة في إنتاج الطاقة. يمكن أيضًا استخدامه لمراقبة الجهد والتيار في شبكات التوزيع في المحطات الفرعية ونقاط التوزيع ، مما يؤدي إلى تحسين استقرار الشبكة وضمان جودة مصدر الطاقة.
التنظيم البيئي:المراقبة البيئية | توفر الوحدة تحويل دقيق للتناظرية إلى الرقمية (ADC) بدقة عالية وتمكن من التحكم الدقيق في العملية المعالجة بالماء لتلبية معايير الجودة. يمكن دمجها مع أجهزة استشعار في محطات مراقبة جودة الهواء التي تقيس الملوثات بما في ذلك المادة الجسيمية وثاني أكسيد الكبريت وأكاسيد النيتروجين ، مما يوفر بيانات في الوقت الفعلي مفيدًا للمراقبة البيئية والامتثال للوائح.
أنظمة البناء الذكية والتحكم البيئي:يمكن لـ ABB AI835 واجهة المستشعرات التي تقيس درجة الحرارة والرطوبة وجودة الهواء في مناطق مختلفة من المبنى. عند تحويل هذه الإشارات التناظرية إلى البيانات الرقمية ، تتيح الوحدة النمطية أنظمة إدارة المباني بتنظيم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة الإضاءة وخدمات البناء الأخرى. استخدم حالة مثل اكتشاف درجة الحرارة والرطوبة ، وضبط إعدادات نظام HVAC تلقائيًا حسب الحاجة للحفاظ على بيئة داخلية مريحة للركاب مع زيادة تحسين استهلاك الطاقة.
