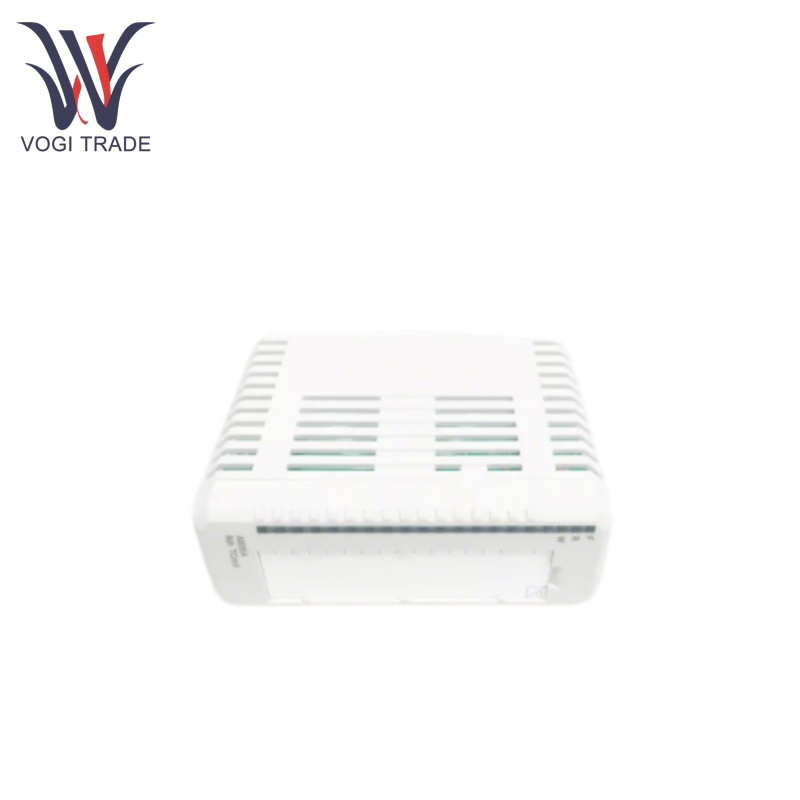

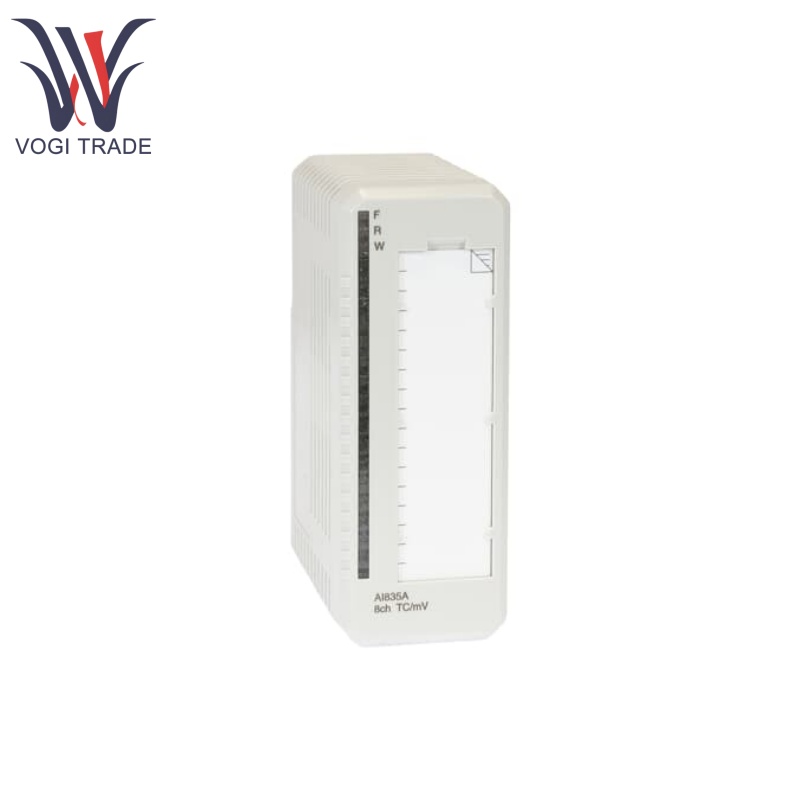

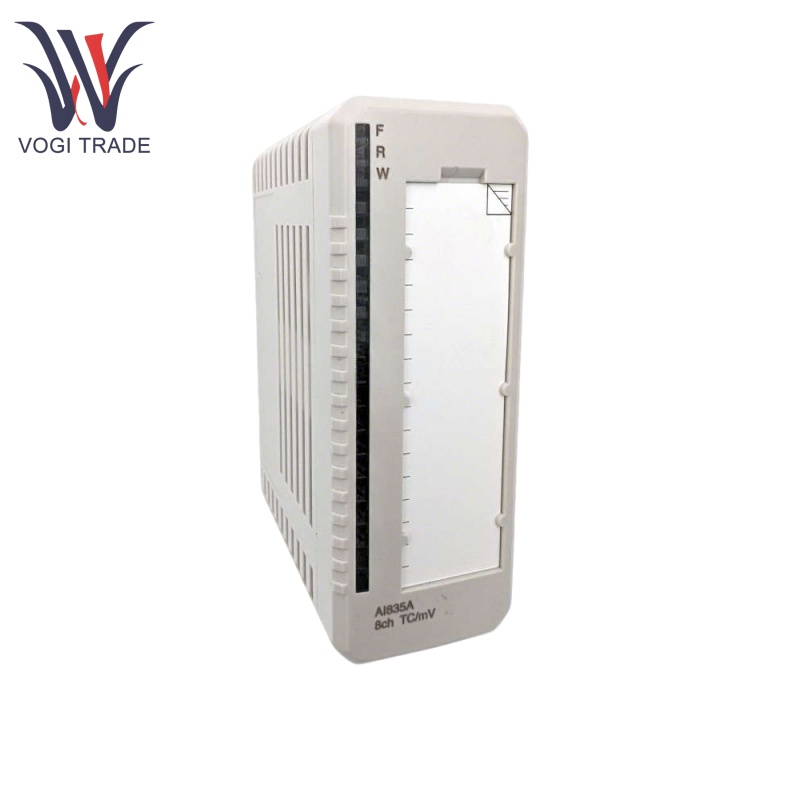

العلامة التجارية: ABBالوصف: المدخلات التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 22مدة الدفع: T/T.ميناء الشحن: شنتشنABB AI835A هي وحدة إدخال تمثيلية عالية الدقة مناسبة لأنظمة الأتمتة الصناعية. وهو يدعم مجموعة متنوعة من أنواع الإشارات ، ولديه موثوقية عالية واستقرار ، ويستخدم على نطاق واسع في حقول التحكم في العملية.
| تصنيع |
ABB |
| رقم النموذج |
AI835A |
| رقم الطلب |
3BSE051306R1 |
| كتالوج |
800 |
| بلد المنشأ |
السويد |
| رمز HS |
8538109000 |
| البعد |
4.5 سم*10.2 سم*11.9 سم |
| بُعد التعبئة |
7 سم*13 سم*13 سم |
| وزن |
0.22 كجم |
المعلمات الفنية
دقة:15 بت
مقاومة المدخلات:> 1 MΩ
CMRR (50 هرتز ، 60 هرتز):120 ديسيبل
NMRR (50 هرتز ، 60 هرتز):> 60 ديسيبل
جهد العزل المقنن:50 فولت
جهد اختبار العزل الكهربائي:500 V A.C.
تبديد السلطة:1.6 واط
الاستهلاك الحالي +ناقل الوحدة النمطية 5V:75 م
الاستهلاك الحالي +حافلة وحدة 24V:50 مللي أمبير
قناة CJ (الفصل 8):<-40 درجة مئوية و> 100 درجة مئوية
درجة حرارة التشغيل:من 0 إلى +55 درجة مئوية ، يتم إصدار الموافقات من +5 إلى +55 درجة مئوية
درجة حرارة التخزين:-40 إلى +70 درجة مئوية
الرطوبة النسبية:5 إلى 95 ٪ ، غير تكثيف
درجة الحرارة المحيطة ماكس:55 درجة مئوية ، للتصاعد الرأسي في MTU مضغوط 40 درجة مئوية
فئة الحماية:IP20
ميزات وظيفية
تكوين قناة الإدخال المستقل:تم تجهيز ABB AI835A مع 8 قنوات إدخال تفاضلية ، ويمكن تكييف نطاق القياس لكل قناة مع مستويات مختلفة. في النطاق الخطي من -30mV إلى +75mV ، يمكن اختياره ، ويمكن أيضًا تكييفه مع أنواع مختلفة من الملغمات الحرارية: B ، C ، E ، J ، K ، N ، R ، T ، T ، D ، D ، U ،
وظيفة تعويض الوصلات الباردة:يمكن تكوين القناة الثامنة من ABB AI835A كقياس درجة حرارة "الطرف البارد" ، وهو في الواقع تعويض نهاية باردة للقناة 1. يمكن قياس درجة حرارة النهاية الباردة بدقة على محطة مولد MTU للوحدة النمطية ، أو على وحدة اتصال بعيدة عن الجهاز ، ويمكن تحديد قيمة درجة حرارة النهاية الباردة الثابتة.
دقة تحويل عالية A/D:يحتوي ABB AI835A على تحويل 15 بت/D لضمان قياس عالي الدقة واكتساب دقيق لإشارات الحرارية و Millivolt.
مراقبة الأعطال:تحتوي قنوات إدخال ABB AI835A على وظائف مراقبة الدائرة والرقابة المفتوحة ، والتي يمكنها اكتشاف أخطاء الخط في الوقت المناسب ، وتعزز موثوقية تشغيل النظام ، وضمان استقرار وسلامة عملية القياس.
حقول التطبيق
الأتمتة الصناعية:يتم استخدام ABB AI835A بين التصنيع الصناعي. في مصانع السيارات ، كان يتداخل مع أجهزة استشعار لاختبار عزم الدوران الذراع الروبوت للتجميع الأيمن ، وساعات درجة حرارة بندقية اللحام من أجل اللحامات الجودة ، والتحقق من ضغط النظام الهيدروليكي. في صناعة الإلكترونيات ، يقيس الجهد والتيار في عملية تصنيع لوحة الدوائر المطبوعة. في تصنيع البلاستيك ، يقيس درجة الحرارة والضغط أثناء صب الحقن.
إمدادات الطاقة وتخصيصها:يمكن استخدام وظيفة قياس درجة الحرارة الدقيقة لـ ABB AI835A بواسطة نظام التحكم للحفاظ على إمدادات الوقود المناسبة وغيرها من المعلمات ، مع مراقبة ضغط التوربينات البخارية ، ويمكن توصيلها بالمستشعر الذي يقيس سرعة الرياح ؛ وفقًا لحالة تدفق الرياح للتحكم في نظام التحكم ، قم بضبط زاوية نصل التوربينات ؛ تحسين توليد الطاقة. يمكن استخدامه لتوفير المراقبة في الوقت الفعلي لحالة الطاقة المركبة في شبكة التوزيع. يعد الحفاظ على الجهد والمستويات الحالية مستقرة أمرًا مهمًا للغاية لاستقرار الشبكة وجودة إمدادات الطاقة.
المراقبة البيئية:يعد ABB AI835A خيارًا شائعًا للاستخدام في محطات معالجة المياه ومحطات مراقبة جودة الهواء ومرافق إدارة النفايات. يمكن قياس محتوى الأكسجين المذاب والتعكر في الماء ؛ ملوثات مثل المادة الجسيمية وثاني أكسيد الكبريت وأكاسيد النيتروجين في الهواء ؛ ويمكن مراقبة درجة الحرارة وتكوين الغاز من مدافن النفايات. تتمثل وظيفتها الأساسية في تحويل الإشارات التناظرية لهذه المستشعرات بدقة حتى تتمكن من توفير التقييم البيئي والامتثال التنظيمي في الوقت الحقيقي.
أنظمة البناء الذكية والتحكم البيئي:يتم توصيل ABB AI835A بمستشعرات تحدد درجة حرارة أجزاء مختلفة من المبنى. يمكن لنظام إدارة المباني التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) للمبنى للحفاظ على قراءات درجة الحرارة حتى يتمكن الناس من العيش بشكل مريح. يمكن أيضًا التحقق من مستويات الرطوبة باستخدام الوحدة النمطية. النظام قادر على التحكم في المرطب من خلال قياسات الرطوبة الدقيقة.
