ABB AI931S
  • ABB AI931S ABB AI931S
  • ABB AI931S ABB AI931S
  • ABB AI931S ABB AI931S

ABB AI931S

العلامة التجارية: ABB
الوصف: وحدة الإدخال التناظرية
الحالة: العلامة التجارية الجديدة
الشهادة: رسالة ضمان تقرير اختبار COO
الضمان: 1 سنة
المخزون كمي: 6
مدة الدفع: T/T.
ميناء الشحن: شنتشن

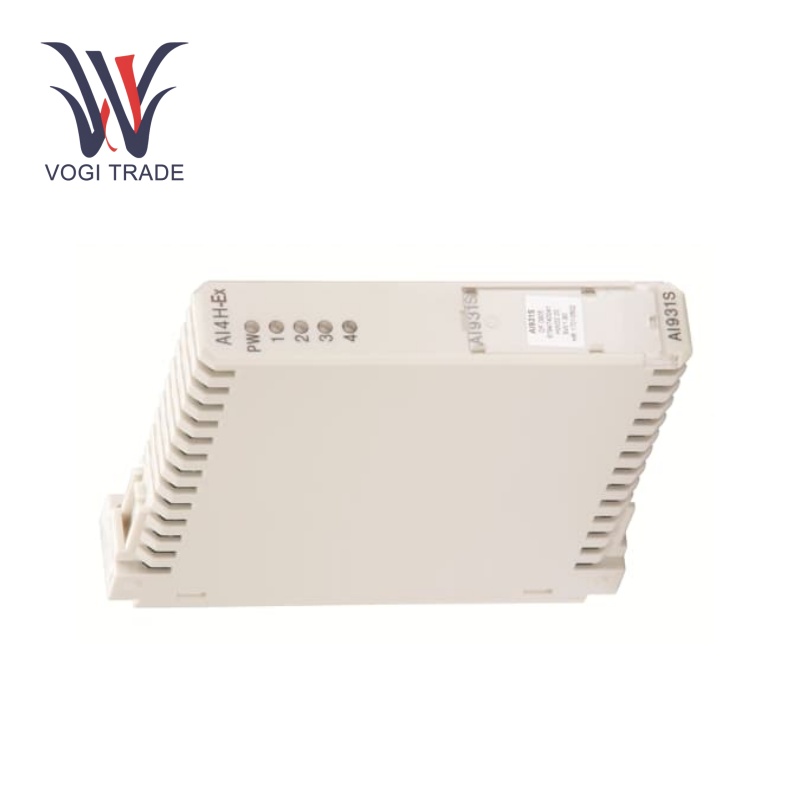

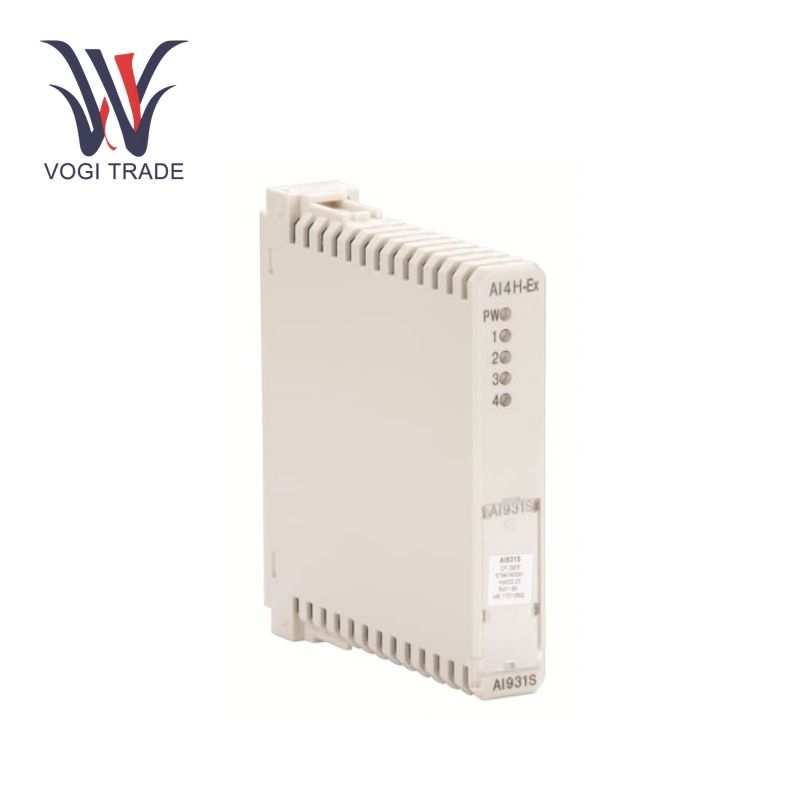

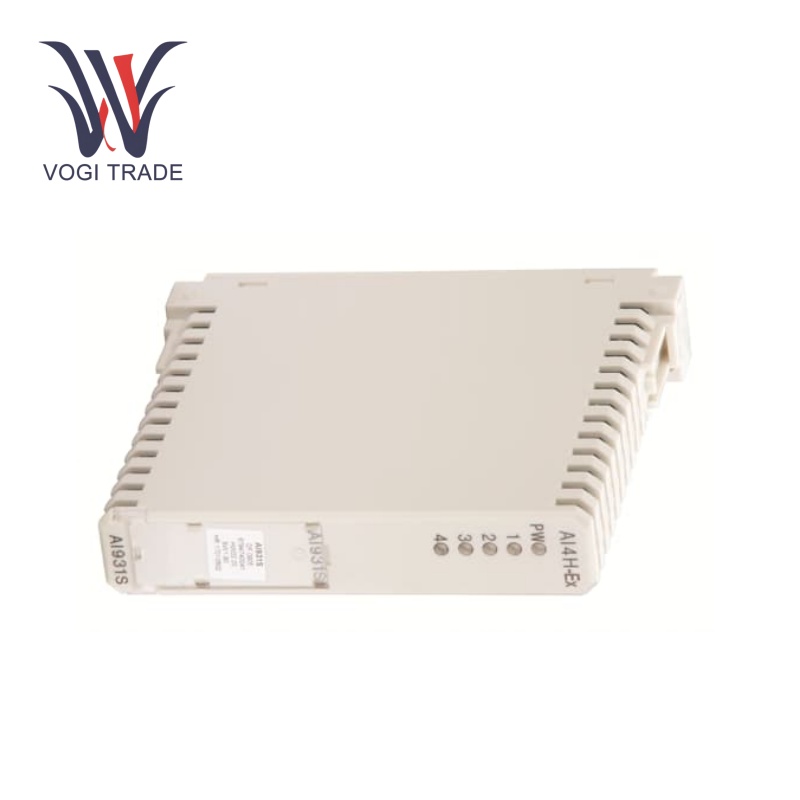

ABB AI931S هي وحدة إدخال تمثيلية من سلسلة I/O S900 ، مصممة لأنظمة الأتمتة الصناعية. وهو يدعم أربع قنوات إدخال الإشارة 0/4-20 مللي أمبير ، مما يجعلها مثالية لتوصيل أجهزة الإرسال ذات الأسلاك التي تعمل بالطاقة ، وخاصة في المناطق الخطرة مثل المنطقة 1.

إرسال استفسار

وصف المنتج

تصنيع
ABB

رقم النموذج

AI931S
رقم الطلب
3KDE175511L9310
كتالوج
S900

بلد المنشأ

السويد

رمز HS

85389099
البعد
10.4cm*10.4cm*2cm
بُعد التعبئة
13 سم*13 سم*4 سم
وزن
0.13 كجم

المعلمات التشغيل

أنواع إشارة الدخل: 4-20 مللي أمبير ، 0-20 مللي أمبير ، 0-10 في

درجة حرارة التشغيل:-25 درجة مئوية إلى +70 درجة مئوية

دقة:توفر الوحدة دقة عالية ± 0.1 ٪

قنوات الإدخال: أربع قنوات إدخال ، كل قادر على معالجة إشارات 0/4-20 Ma.

معالجة الإشارات:تم تجهيز كل قناة بمحول تمثيلي إلى رقمي من 16 بت.

مزود الطاقة:توفر الوحدة الطاقة إلى أجهزة الإرسال التي تعمل بها حلقة 4-20 مللي أمبير.


ميزات المنتج

إشارة الدخل الرقمية:تقوم ABB AI931S برقمنة الإشارات التناظرية للإدخال في 0/4 - 20 مللي أمبير في قيم رقمية قابلة للقراءة لأنظمة التحكم بما في ذلك وحدات التحكم المنطقية القابلة للبرمجة أو أنظمة التحكم الموزعة.

اكتشاف قصير وكسر: يدعم وظائف الكشف قصيرة وكسر. وبالتالي ، يكتشف بسرعة أي جزء من خطوط إشارة الدخل القصير والمكسور. إنه يضمن الكشف المبكر عن مثل هذه المشكلات لتجنب أي أعطال في الأنظمة والصيانة في الوقت المناسب للحد الأدنى من التوقف.

اتصال هارت:يتيح التواصل مع إطارات هارت على Fieldbus. يمكّن Hart Communication التواصل ثنائي الاتجاه بين ABB AI931S و HART الأجهزة الميدانية الممكّنة. يتيح ذلك للوحدة تلقي إشارات تمثيلية ولكن أيضًا توصيل البيانات الرقمية في كلا الاتجاهين ، بما في ذلك حالة الجهاز وبيانات المعايرة والرسائل التشخيصية ، وتعزيز إمكانات التحكم والمراقبة الكلية.

اكتساب إشارة التناظرية: تتلقى وحدة ABB AI931S إشارات تمثيلية من جهاز الحقل وتحولها إلى تنسيق رقمي للمعالجة في نظام التحكم.

قوة أجهزة الإرسال: إنه يوفر الطاقة لجهاز الإرسالات ذات الأسلاك 2-20 Ma التي تعمل بحلقة ، وبالتالي تبسيط تصميم النظام وتقليل الأسلاك.

العزلة العزلة:يمكن للوحدة عزل الإدخال والحافلة والطاقة كهربائيًا ، مما يزيد من حماية النظام ، وكذلك الإشارات.


تثبيت

التثبيت:الوحدة النمطية سهلة التثبيت. يمكن تثبيته في حاوية صناعية قياسية ، غالبًا على سكة DIN.

الأسلاك إلى الأجهزة الميدانية ونظام التحكم: الأسلاك ABB AI931S لكل من أجهزتي الحقل ونظام التحكم بسيط. يتم تصنيف المحطات المحطات ؛ تسهيل توصيل أسلاك الإشارة من 0/4 -20 مللي أمبير من أجهزة الاستشعار أو أجهزة الإرسال.

تكوين: يجب تكوين AI931s في نظام التحكم بعد اكتمال التثبيت الفعلي. كجزء من هذه العملية ، قد تحتاج إلى تكوين معلمات مثل نطاق إشارة الإدخال ، وتعيينات القناة ، وإعدادات الاتصال.


Aنطاق pplication

التحكم في العملية: الصناعات الكيميائية والبتروكيماوية والصيدلانية

إدارة الطاقة: عملية قياس وإدارة استهلاك الطاقة.

أنظمة سلامة السيارات:العمل في أنظمة السلامة التي تتضمن معالجة الإشارات التناظرية الدقيقة في بيئات صعبة.

تصنيع: تستخدم لمراقبة متغيرات العملية مثل درجة الحرارة والضغط والتدفق والمستوى.

الطاقة والمرافق: مراقبة المعدات والتحكم في محطات الطاقة والمحطات الفرعية.

النفط والغاز: للتحكم في العملية في صناعة النفط والغاز ، إدارة الإنتاج في مجال النفط ، أنظمة السلامة بما في ذلك مراقبة الضغط ودرجة الحرارة في خطوط الأنابيب.


استكشاف الأخطاء وإصلاحها

المشكلات المتعلقة بالإشارة: إذا كانت الإشارات خاطئة أو مختلفة عما يجب أن تكون ، تحقق من اتصالات الأسلاك من الأجهزة الميدانية إلى ABB AI931S. تأكد من توصيل الأسلاك بشكل صحيح ولا تتلف ، وأن نطاق الإشارة الصحيح يستخدم.

قضايا الاتصال: إذا كانت المشكلة مرتبطة بالاتصال ، فقم بفحص كابلات الاتصال للتلف أو الاتصال الفضفاض. تأكد من أن معدلات الباود ، والتكافؤ ، وإعدادات العنوان في ABB AI931S ونظام التحكم متسقة.

الوحدة النمطية أخطاء محددة: إذا كان يبدو أن جزءًا من الوحدة لا يعمل ، فتحقق من مزود الطاقة على الوحدة للتأكد من توفير الجهد المناسب.



تنزيل ورقة البيانات


الكلمات الساخنة: ABB ، AI931S ، 3KDE175511L9310 ، وحدة الإدخال التناظرية
