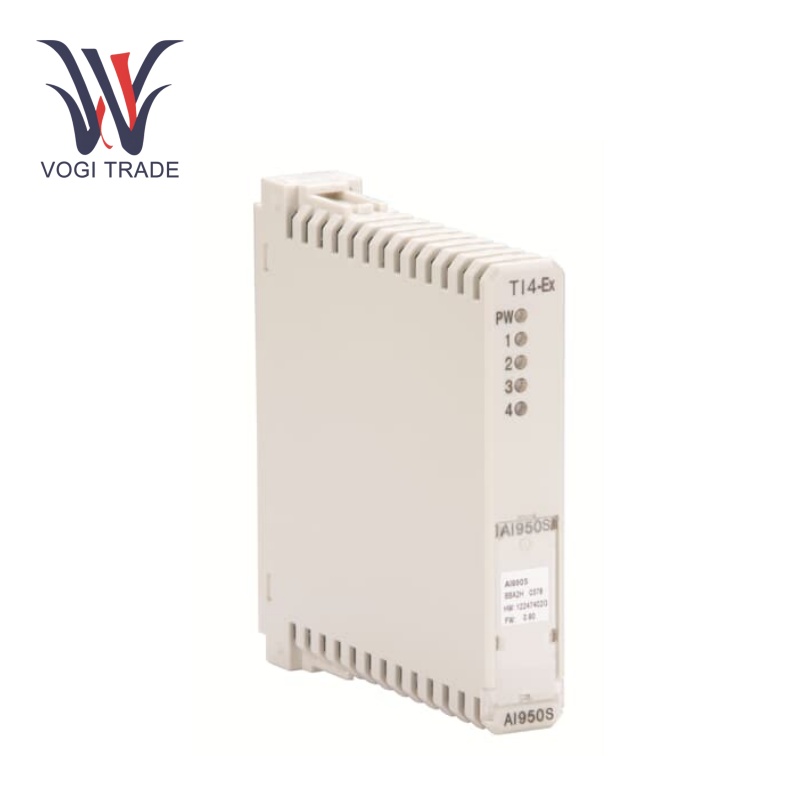

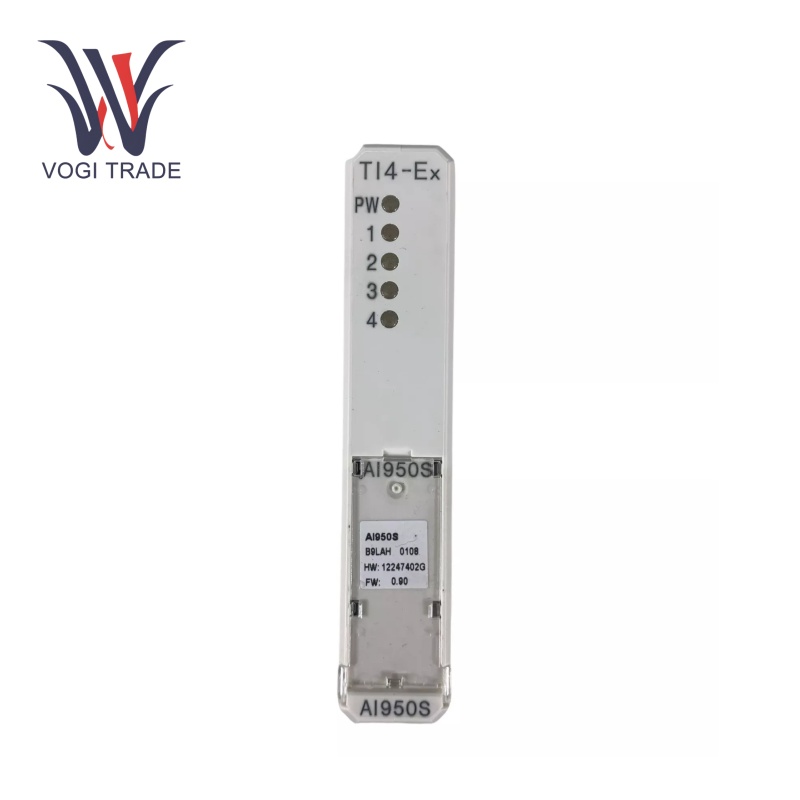

العلامة التجارية: ABBالوصف: وحدة الإدخال التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 43مدة الدفع: T/T.ميناء الشحن: شنتشنABB AI950S هي وحدة إدخال تمثيلية في سلسلة I/O S900 ، مصممة لقياس درجة الحرارة الدقيقة في الأنظمة الصناعية. وهو يدعم مجموعة متنوعة من أجهزة استشعار درجة الحرارة ، بما في ذلك PT100 و PT1000 و NI100 RTD وأنواع متعددة حرارية ، مما يوفر المرونة في اختيار المستشعر.
| تصنيع |
ABB |
|
رقم النموذج |
AI950S |
| رقم الطلب |
3KDE175521L9500 |
| كتالوج |
S900 |
|
بلد المنشأ |
السويد |
|
رمز HS |
85389099 |
| البعد |
10.4cm*10.4cm*2cm |
| البعد |
13 سم*13 سم*4 سم |
| وزن |
0.135 كجم |
المعلمات التشغيل
مزود الطاقة:24V DC إمدادات الطاقة
قنوات الإدخال: أربع قنوات إدخال
معالجة الإشارات:تم تجهيز كل قناة بمحول تمثيلي إلى رقمي من 16 بت
درجة حرارة التشغيل: -25 درجة مئوية إلى +70 درجة مئوية
دقة: توفر الوحدة دقة عالية ± 0.1 ٪
السلامة الجوهرية: تحتوي الوحدة على شهادة ATEX للتثبيت في المنطقة 1.
ميزات المنتج
التكرار: يمكن أن يتصل نظام I/O S900 بوحدات I/O متعددة من S900 ويتميز بالتكرار التكرار وتكرار الاتصالات. يساعد هذا التكرار على ضمان توفر النظام المرتفع من الحصول على انخفاض مع فشل الطاقة أو الاتصال.
التكوين الساخنوالمبادلة الساخنة: يدعم ABB AI950S التكوين الساخن في التشغيل ، مما يعني أنه يمكن للمستخدمين تغيير تكوين النظام دون إيقاف النظام بأكمله. لدى الكثير منهم قدرة مبادلة ساخنة تسمح باستبدال المكون بينما لا يزال النظام حيًا.
التشخيص: ABB AI950S يوفر قدرات تشخيصية متقدمة. يمكن أن تساعد هذه الوظائف في اكتشاف مشاكل مثل السراويل القصيرة والفواصل داخل اتصالات المستشعر. هذا يعني أنه يمكن تنفيذ التشخيصات الممتازة عبر تكوين FDT/DTM الذي يساعد مع إيجاد خطأ أسهل.
القياسات الحرارية: يوفر ABB AI950S تعويضًا داخليًا أو خارجيًا للتقاطع البارد للقياسات الحرارية. يشير هذا إلى التعويض عن درجة الحرارة عند التقاطع المرجعي للمقاطع الحرارية ، وهو أمر ضروري لقراءة درجة الحرارة الدقيقة.
قياس درجة الحرارة: تقرأ وحدة ABB AI950S إشارات درجة الحرارة من أجهزة استشعار مختلفة وتحول الإشارات التناظرية إلى إشارات رقمية للمعالجة اللاحقة بواسطة نظام التحكم.
توافق المستشعر: وهو يدعم مجموعة واسعة من أجهزة استشعار درجة الحرارة ، بما في ذلك RTDs و ThermoComples ، مما يوفر المرونة في اختيار المستشعر.
عزل: تحتوي هذه الوحدة على مزيد من العزلة الكهربائية بين المدخلات والحافلة والطاقة لمزيد من حماية النظام وسلامة الإشارة.
تثبيت
موقع:يمكن أن يكون نظام I/O عن بُعد في المناطق غير الخطرة ، أو مثبتًا مباشرة في المناطق 1 أو المنطقة 2 في المناطق الخطرة اعتمادًا على متغير النظام المختار. 4 لا تزال الآلات غير المسبقة في المناطق الخطرة تعمل 3 وجميع إجراءات التثبيت تتوافق مع لوائح ATEX ذات الصلة.
حوسبة البيانات: يستخدم نظام I/O S900 معيار Profibus DP للتواصل مع مستوى نظام التحكم. هذا يسمح بالاتصال الموثوق بين نظام الإدخال/الإخراج ونظام التحكم.
نطاق التطبيق
المناطق الخطرة: نظرًا لإصدار شهادة ATEX لتركيب المنطقة 1 ، فإن ABB AI950s مناسب للاستخدام في الصناعات حيث توجد أجواء متفجرة ، مثل صناعة النفط والغاز ، ومصانع البتروكيماويات ، ومرافق التصنيع الكيميائية.
المراقبة عن بُعد:مفيد لتطبيقات المراقبة عن بُعد كجزء من نظام I/O عن بُعد.
العملية ضدL:في الصناعات الكيميائية والبتروكيماوية والصيدلانية ، والعمليات المراقبة والتحكم.
إدارة الطاقة: قياس وإدارة استهلاك الطاقة في توليد الطاقة وأنظمة التوزيع.
أنظمة السلامة: الاستفادة من أنظمة السلامة ، والتي تتطلب مراقبة درجة حرارة دقيقة داخل بيئات خطرة.
استكشاف الأخطاء وإصلاحها
أدوات التشخيص:استخدم وظائف التشخيص الموسعة وواجهة FDT/DTM لتوطين المشكلات. تحقق من المعلومات التشخيصية. إذا كانت الوحدة النمطية تضع خطأ ، راجع المعلومات التشخيصية المتاحة لتحديد المشكلة الأساسية.
القوة والاتصال:للمشاكل المتعلقة بالطاقة ، تحقق من تكوين وحدات تزويد الطاقة والأخضر. في حالة مشاكل الاتصال ، تأكد من أن اتصالات Profibus DP وتكوين الشبكة وحالة المكونات الأخرى لشبكة الاتصالات.
استبدال المكون:إذا كان مكونًا داخل وحدة ABB AI950S معيبة ، فاستخدم وظيفة المبادلة الساخنة لاستبدالها. ومع ذلك ، تأكد من اتباع الإجراءات المناسبة لتجنب أي مخاطر كهربائية أو اضطرابات في النظام.
