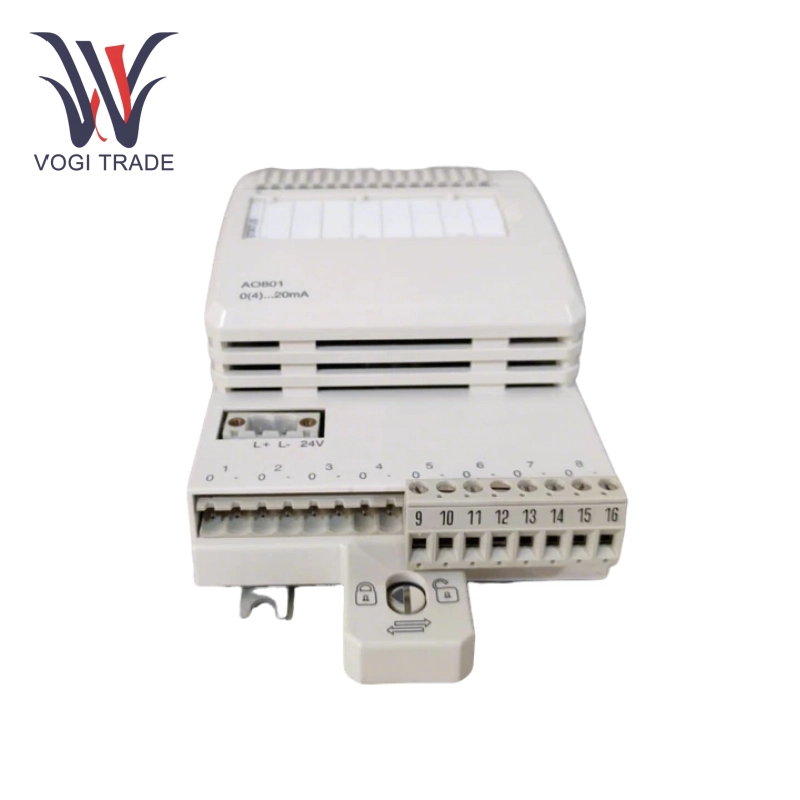

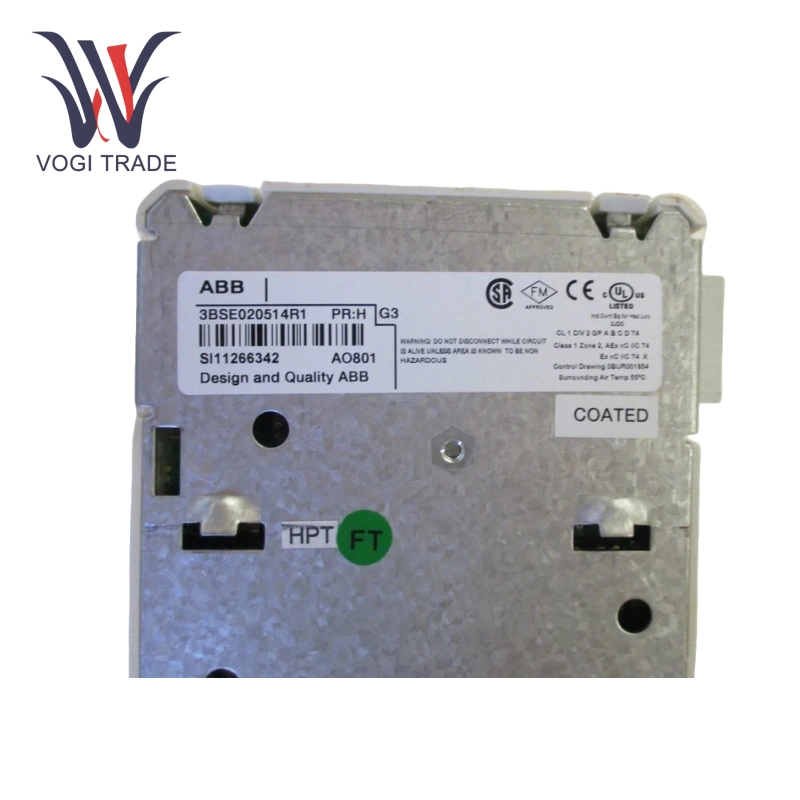

العلامة التجارية: ABBالوصف: وحدة الإخراج التناظريةالحالة: العلامة التجارية الجديدةشهادة ： خطاب ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 8مدة الدفع: T/T.ميناء الشحن: شنتشنABB AO801 3BSE020514R1 هي وحدة ناتج تمثيلية من 8 قنوات مصممة لأنظمة الأتمتة الصناعية. إنه مكون أساسي لسلسلة ABB S800 I/O. يتم استخدامه بشكل أساسي لتحويل الإشارات الرقمية لنظام التحكم إلى إشارات تمثيلية عالية الدقة (مثل الإشارات الحالية) لدفع المحركات والصمامات والمزولات والمعدات الأخرى.
| تصنيع |
ABB |
| رقم النموذج |
AI801 |
| رقم الطلب |
3BSE020514R1 |
| بلد المنشأ |
السويد |
| رمز HS |
8538900000 |
| البعد |
12*9*6cm |
| بُعد التعبئة |
15*12*10cm |
| وزن |
0.5 كجم |
المعلمات الفنية
نوع القناة: 8 قنوات غير معزولة الإخراج التناظرية أحادية الطرف
نطاق إشارة الإخراج: 0-20 مللي أمتار / 4-20 مللي أمبير (قابل للتكوين)
القرار: 12 بت ، دقة ± 0.1 ٪
سعة التحميل: الحد الأقصى للحمل الإخراج: 850 Ω
أداء العزلة: عزل المجموعة (العزلة على الأرض) ، تحمل الجهد 500 فولت AC (1 دقيقة)
وقت الاستجابة: وقت الارتفاع 10 µs ، تحديث الدورة 1 مللي ثانية
متطلبات تزويد الطاقة: +24 V إمدادات الطاقة الخارجية ، الاستهلاك الحالي 200 مللي أمبير ؛ +5 V MODUULE SUPER PUNTERSS ، الحالي 70 مللي أمبير
درجة حرارة التشغيل: 0 درجة مئوية إلى +55 درجة مئوية (العملية) ، -40 درجة مئوية إلى +70 درجة مئوية (التخزين)
مستوى الحماية: IP20 (دليل الغبار والتنقيط) ، تمشيا مع معيار حماية التآكل مستوى ISA-S71.04 G3
مبدأ الاستخدام
تحويل الإشارة والإخراج: يرسل وحدة التحكم (مثل AC 800M) التعليمات الرقمية إلى وحدة AO801 عبر ModuleBus.
يحول DAC الداخلي (محول الرقمية إلى المناطق) من ABB AO801 3BSE020514R1 الإشارة الرقمية إلى إشارة تيار تمثيلي تتكون من 0-20 مللي أمبير أو 4-20 م ، والتي يتم إخراجها إلى الجهاز الميداني من خلال وحدة MTU (الوحدة الطرفية).
التشخيص الذاتي والحماية: ABB AO801 3BSE020514R1 يؤدي بشكل دوري اختبارات الذات لاكتشاف الأعطال مثل الدوائر القصيرة والحمولة الزائدة ، ويشير إلى حالة التشغيل/الصدع من خلال LED الحالة (ضوء S). عند اكتشاف خلل ، يتم تشغيل وظيفة OSP (حالة سلامة الإخراج) لتبديل المخرجات إلى قيمة السلامة مسبقًا (مثل الحفاظ على القيمة الأخيرة أو العودة إلى الصفر).
التكرار والتوسع: يدعم التكوين الزائد (يتطلب وحدة تزويد الطاقة واتصالات الطاقة الزائدة) لضمان توفر النظام العالي. يمكن لكل واجهة اتصال CI801 توصيل ما يصل إلى 7 وحدات AO801 ، وهي مناسبة لأنظمة الإدخال/الإخراج الموزعة على نطاق واسع.
الخصائص الوظيفية
التحكم عالي الدقة: دقة 12 بت مع معدل خطأ قدره ± 0.1 ٪ يضمن دقة إخراج الإشارة ، وهو مناسبة لسيناريوهات التحكم في العملية مع متطلبات دقة صارمة.
التكوين المرن: نطاق الإخراج القابل للبرمجة (0-20 مللي أمبير أو 4-20 مللي أمبير) ، ودعم لبروتوكول HART (إصدار محدد مطلوب) ، متوافق مع اتصال الأدوات الذكي.
الموثوقية والمتانة: تصميم حماية الدائرة القصيرة ، يمكن أن يقاوم الناتج الدائرة القصيرة مع مزود الطاقة +24 فولت أو الأرض (ZP).

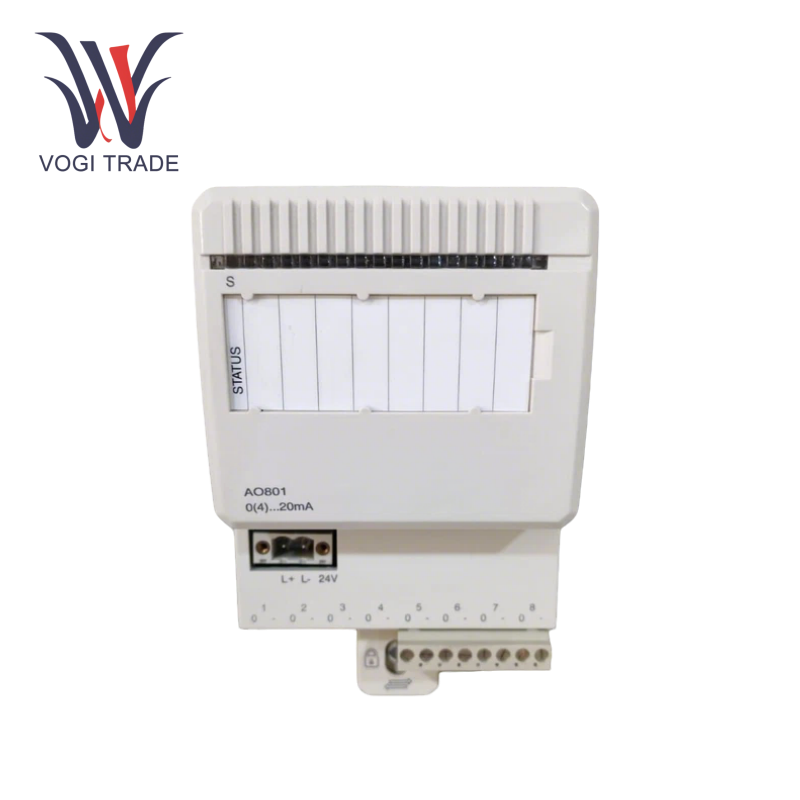

تشخيص وصيانة مريح: يوضح مؤشر حالة LED الأمامي حالة تشغيل الوحدة النمطية (العادية/الخطأ) في الوقت الحقيقي. دعم المراقبة عن بُعد وتصحيح الأخطاء من خلال برنامج منشئ التحكم المدمج لتقليل وقت التوقف.
التوافق الواسع: تكامل سلس مع ABB 800XA و AC 800M والأنظمة الأخرى ، ومتوافق مع أنظمة PLC أو DCS من طرف ثالث من خلال ملفات GSD.
