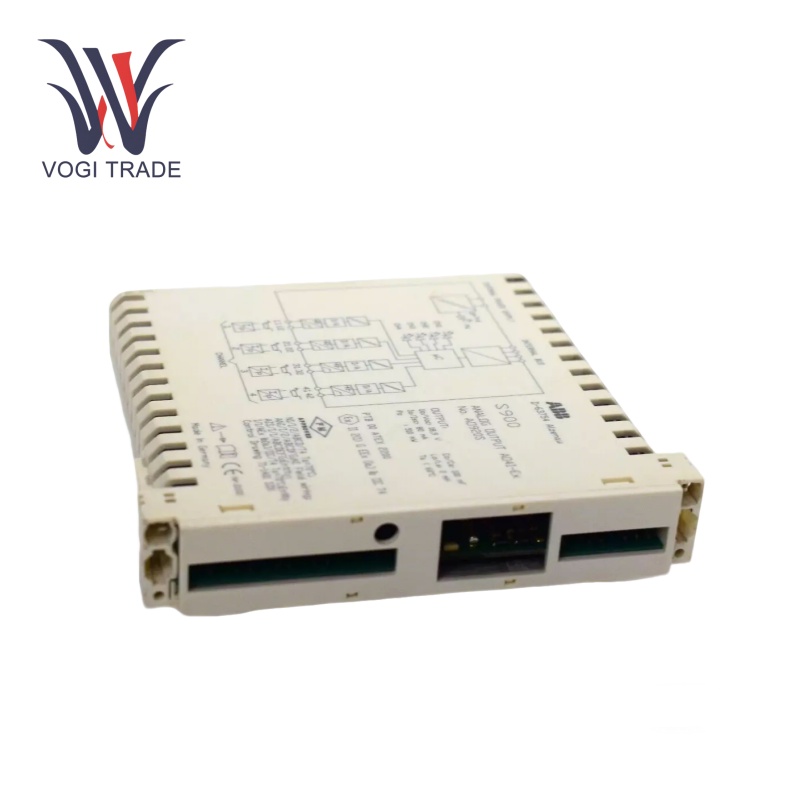

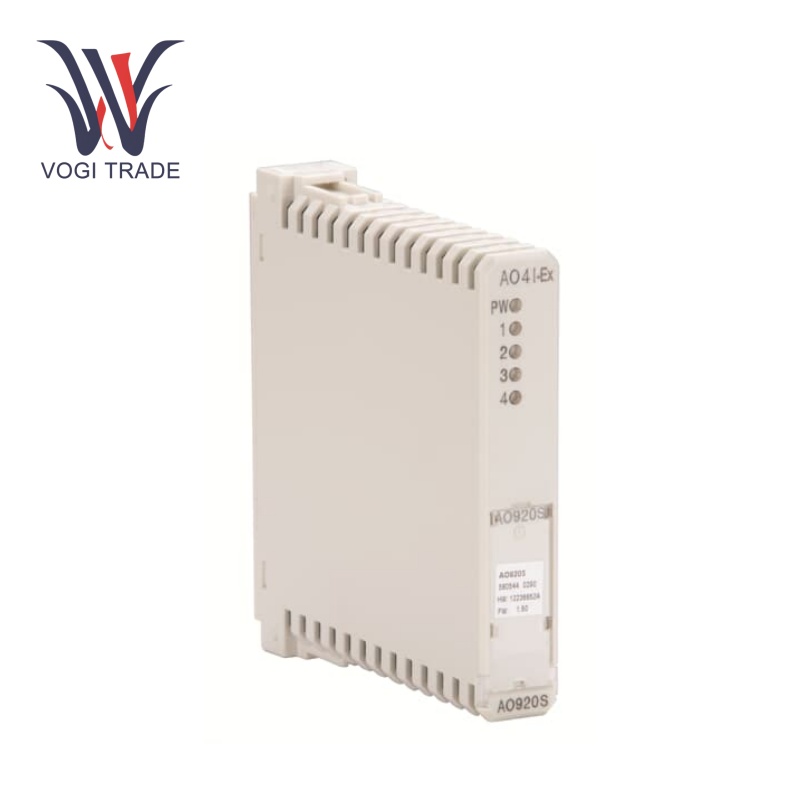

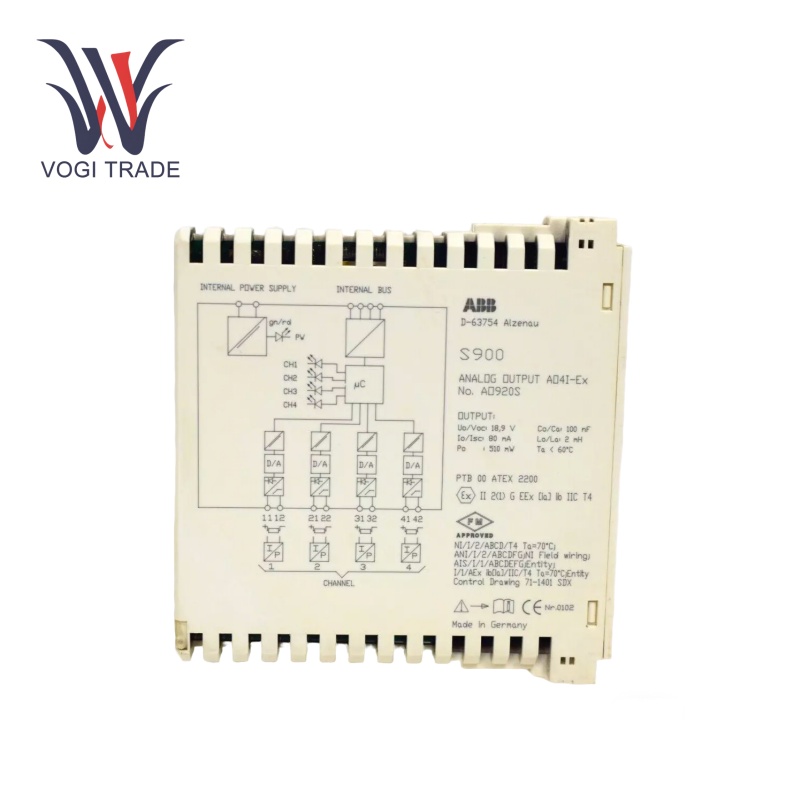

العلامة التجارية: ABBالوصف: وحدة الإخراج التناظريةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 29مدة الدفع: T/T.ميناء الشحن: شنتشنABB AO920S هي وحدة إخراج تمثيلية في سلسلة I/O S900 ، مصممة للسيطرة على المحركات في أنظمة الأتمتة الصناعية. إنه معتمد من ATEX للاستخدام في البيئات الخطرة ويوفر العزلة الكهربائية لزيادة حماية النظام.
| تصنيع |
ABB |
|
رقم النموذج |
AO920s |
| رقم الطلب |
3KDE175531L9200 |
| كتالوج |
S900 |
|
بلد المنشأ |
السويد |
|
رمز HS |
85389099 |
| البعد |
10.4cm*10.4cm*2cm |
| بُعد التعبئة |
13 سم*13 سم*4 سم |
| وزن |
0.135 كجم |
المعلمات التشغيل
مزود الطاقة: 24 فولت DC إمدادات الطاقة
قنوات الإخراج: أربع قنوات الإخراج
معالجة الإشارة: تم تجهيز كل قناة بمحول رقمي إلى 16 بت.
نطاق إشارة الإخراج:4 - 20 مللي أمتار النطاق الحالي للإخراج
دقة: بدقة 12 بت
الحمل المعاوقة: يمكنه التعامل مع مقاومة الحمل تصل إلى 500 Ω
ميزات المنتج
توليد إشارة دقيقة: الغرض الرئيسي من ABB AO920S هو إعطاء إخراج دقيق 4 - 20 Ma التناظري عن طريق التحكم في الإشارات الرقمية من وحدة التحكم. يكون الإخراج دقيقًا بنسبة 100 ٪ لأن هذه وظيفة دقيقة للغاية تقوم بتحويل القراءات إلى القيمة المطلوبة عنصرًا. في عملية التصنيع ، يمكنه تحويل هذه الأوامر لسرعة المحرك أو موضع الذراع الآلي إلى الإشارات الحالية المطلوبة.
التكرار: ABB AO920s مع التكرار في السلطة والتواصل. هذه ميزة التكرار تضيف طبقة أخرى من الأمان والموثوقية. في حالة التطبيقات الصناعية الحرجة مثل توليد الطاقة أو مصافي النفط ، حيث يمكن أن يكون التوقف عن العمل مكلفة ، تضمن أنظمة زائدة عن الحاجة إلى تشغيل مستمر في حالة فشل مصدر الطاقة أو رابط الاتصال.
قدرات التشخيص: يمكن أن تحتوي ABB AO920s على ميزات تشخيصية مدمجة تتحقق من صحة الوحدة وإشارات الإخراج. إنه قادر على اكتشاف الأخطاء مثل الدوائر القصيرة والدوائر المفتوحة في كابل الإخراج. مع اكتشاف الدوائر القصيرة ، يمكن للوحدة إبلاغ نظام التحكم وتسهيل الصيانة السريعة لتجنب المزيد من الأضرار التي لحقت بالمعدات المتصلة.
التكوين الساخن ووظائف المبادلة الساخنة: ABB AO920S يدعم التكوين الساخن في التشغيل ، وظيفة المبادلة الساخنة. أيضًا ، تسمح ميزة Swap Hot باستبدال الوحدة أثناء تشغيل النظام بالفعل. هذه المعرفة ذات قيمة كبيرة في القطاعات التي يكون فيها التشغيل بدون توقف ضروريًا لتقليل وقت التوقف عن العمل وتقليل الأضرار التي لحقت بخسائر الإنتاج.
التحكم في المشغل:تتيح قدرة ABB AO920s على إنتاج إشارات الإخراج التناظرية التحكم الفعال في المحركات ، وهي ضرورية للتحكم في المعلمات المتغيرة في العمليات الصناعية.
عزل: التخلص من الضوضاء بين الإخراج والحافلة والطاقة.
تثبيت
تصاعد: تم تصميم الوحدة النمطية بشكل أساسي لتناسب سكة DIN لتركيب الوحدة البسيطة في لوحة التحكم الصناعية
الأسلاك:تعتبر أسلاك ABB AO920s ذات أهمية خاصة ، حيث يجب توصيلها بكل من وحدة التحكم وأجهزة الإخراج. يتم تصنيف إشارات 4 - 20 Ma بوضوح على محطات الإخراج ، ويجب توصيل محطة الطاقة وفقًا لذلك. يجب أن تحتوي الأسلاك التي تستخدمها على التدريع الكافي لمنع الضوضاء الكهربائية. الكابلات الطويلة: يجب حساب الكابلات الطويلة ، لأن تأثيرات الكابل الطويلة ستؤثر على جودة الإشارة.
إعدادات: بعد التثبيت الفعلي ، يجب تكوين الوحدة في نظام التحكم. يتضمن هذا التكوين عادة تعيين معلمات مثل نطاق إشارة الإخراج ، والعنوان في شبكة الاتصالات ، وأي إعدادات التكرار.
نطاق التطبيق
التحكم في العملية: تنظيم المحركات في الصناعات الكيميائية والبتروكيماوية والصيدلانية.
طاقة: من تغذية المحركات إلى محطات الطاقة والشبكات.
أنظمة السلامة: التكامل مع أنظمة السلامة مع التحكم الصارم للمشغل في البيئات الخطرة.
استكشاف الأخطاء وإصلاحها
اكتشاف الأعطال:ABB AO920s هي خط الدفاع الأول مع وظائفها التشخيصية. يؤدي اكتشافها القصير في الأسلاك إلى إشارة خطأ يتم إنشاؤها بواسطة الوحدة في حالة اكتشاف دائرة مفتوحة. إذا تمت مقاطعة إشارات الإخراج ، فيجب أن تخطر نظام التحكم أيضًا في حالة توقف الوحدة النمطية عن العمل بسبب أخطاء إمدادات الطاقة أو أخطاء الاتصال.
القضايا المتعلقة بالإشارة:إشارة وإصلاحها لا تمر إشارة الإخراج بالإشارة إلى الأجهزة الأخرى ، تحقق مما إذا كانت أسلاك أجهزة الإخراج متصلة بشكل صحيح. تأكد من توصيل الأسلاك بشكل صحيح ولا كسر ، وأن مقاومة الحمل ليست خارج الحدود.
قضايا الاتصال: في الأعطال المتعلقة بالاتصال ، تحقق من كابلات الاتصال للحصول على أضرار أو محطات فضفاضة. تحقق من تكوين إعدادات الاتصال ونظام التحكم بشكل صحيح.
الوحدة النمطية أخطاء محددة: إذا بدا أن الوحدة نفسها تعطل ، تحقق من مصدر الطاقة للتأكد من أنه ضمن المواصفات الصحيحة. يمكنك أيضًا استبدال AO920s بوحدة جيدة معروفة لاختبار ما إذا كانت المشكلة الجانبية للوحدة.
