ايه بي بي CI531 3BSE003825R1

نظرة عامة على المنتج

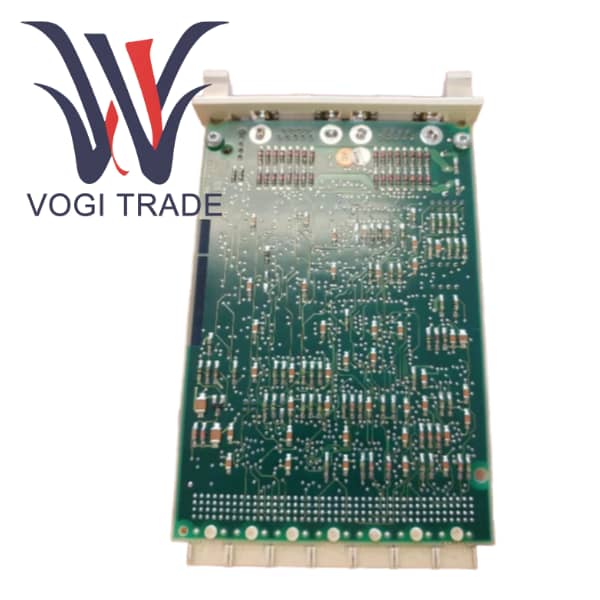

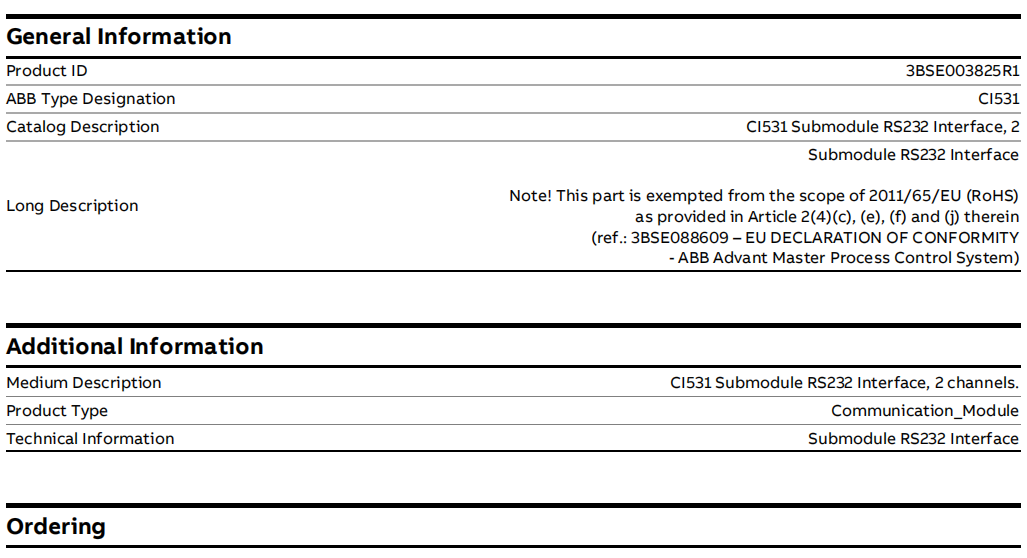

CI531 هو مكون تمديد اتصال تسلسلي مخصص في نظام التحكم في العمليات الموزعة ABB Advant Master. يتم تعريف 3BSE003825R1 على أنها واجهة الوحدة الفرعية RS232، وقناتان. وتتمثل الوظيفة الأساسية في توفير منفذي اتصال تسلسليين غير متزامنين مستقلين يتوافقان مع معيار EIA-232 لوحدات التحكم من سلسلة Advant Controller 410/450.

في مجال الأتمتة الصناعية، على الرغم من أن شبكة Ethernet أصبحت سائدة، إلا أنه لا يزال هناك عدد كبير من الأجهزة الذكية القديمة التي تدعم فقط RS-232 كواجهة الاتصال الوحيدة الخاصة بها. تم تصميم وحدة CI531 بدقة لتلبية الطلب على التكامل مع الأجهزة غير القياسية أو القديمة. باعتبارها وحدة فرعية، عادةً ما تحتاج إلى إدخالها في فتحة مخصصة لوحدة الاتصال الرئيسية، حيث توفر الوحدة الرئيسية اتصال لوحة الكترونية معززة وقدرات المعالجة الأساسية، بينما يركز CI531 على التعامل مع إرسال واستقبال إشارة RS-232 في الطبقة المادية.

مقارنة المزايا والعيوب

المزايا

باعتباره أحد مكونات ABB الأصلية، خضع CI531 لاختبارات بيئة صناعية صارمة لضمان التشغيل المستقر في ظل ظروف قاسية مثل التداخل الكهرومغناطيسي وتغيرات درجات الحرارة.

يمكن مراقبة الحالة بواسطة نظام DCS، ويمكن كتابة برنامج الاتصال مباشرة في منطق التحكم لوحدة التحكم، مما يحقق الإدارة المتكاملة من الأجهزة إلى البرامج.

يسمح 3BSE003825R1 للمصانع بدمج الأجهزة التسلسلية الجديدة أو القديمة بسهولة دون استبدال DCS بالكامل، وبالتالي إطالة عمر خدمة النظام.

عيب

المنصة تعتمد بشكل كبير. ترتبط القيمة بالكامل بمنصة Advant Master/AC 400. لا فائدة منه للمشاريع الجديدة أو أنظمة العلامات التجارية الأخرى.

توفر الوظيفة الفردية فقط واجهة RS-232 في الطبقة المادية. تتطلب جميع أعمال تحليل البروتوكول من المستخدمين برمجتها وتنفيذها بأنفسهم، مما يزيد من تعقيد تطوير التطبيق.

RS-232 بحد ذاته هو معيار اتصالات من نقطة إلى نقطة وقصير المدى ومنخفض السرعة، والذي تم استبداله تدريجيًا بـ RS-485 وEthernet وحتى التكنولوجيا اللاسلكية في الشبكات الصناعية الحديثة.

دليل التثبيت

الاستعدادات قبل التثبيت

تأكيد توافق الوحدة الرئيسية. من الضروري التأكد من أن وحدة الاتصال الرئيسية التي تستخدمها بها فتحات متاحة للوحدة الفرعية وأن برنامجها الثابت يدعم CI531.

خطوات التثبيت

الخطوة 1: ارتداء سوار معصم مضاد للكهرباء الساكنة. ابحث عن فتحة الوحدة الفرعية في وحدة الاتصال الرئيسية.

الخطوة 2: قم بمحاذاة الوحدة الفرعية CI531 مع الفتحة واضغط عليها لأسفل بعناية وعموديًا حتى يتم تثبيتها بالكامل في مكانها وقفلها.

الخطوة 3: استخدم البراغي لتثبيت CI531 على الوحدة الرئيسية.

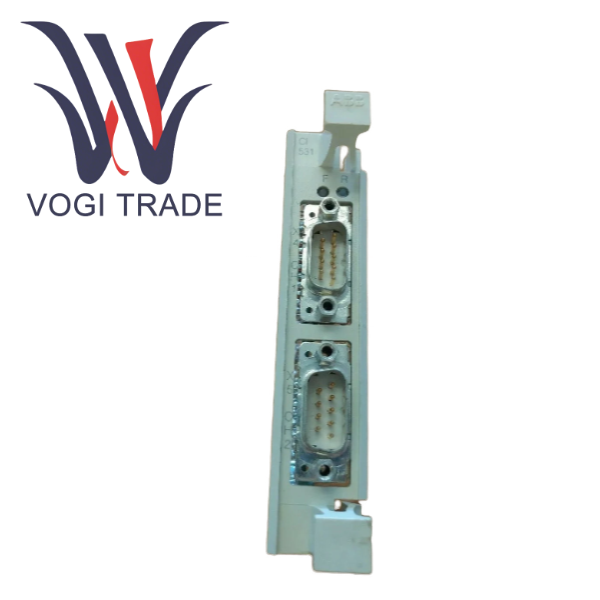

الخطوة 4: استخدم كابل RS-232 المناسب لتوصيل المعدات الميدانية بمنفذ القناة المقابلة على اللوحة الأمامية CI531. تأكد من تأكيد تعريفات الدبوس.

الخطوة 5: في برنامج Composer/PG2، ابحث عن وحدة الاتصال الرئيسية المقابلة، وأضف الوحدة الفرعية CI531 ضمن تكوين الأجهزة الخاصة بها، وقم بتعيين معلمات الاتصال الصحيحة لكل قناة.

النقاط الرئيسية التي يجب ملاحظتها

الحماية الكهروستاتيكية. يجب أن يتوافق أي تشغيل للوحدات الإلكترونية مع لوائح حماية البيئة والتنمية المستدامة.

CI531 عبارة عن وحدة فرعية ولا يمكن أن تعمل بشكل مستقل. يجب أن يتم إرفاقه بوحدة رئيسية متوافقة.

تعد أخطاء الأسلاك في RS-232 السبب الأكثر شيوعًا لفشل الاتصال. تأكد من الاتصال المتبادل.

تبلغ أقصى مسافة اتصال موثوقة لمعيار RS-232 حوالي 15 مترًا. إذا كانت هناك حاجة لمسافة أطول، فيجب النظر في استخدام RS-485 أو محول RS-232/485 خارجي.

ستوفر ABB مكتبة من الكتل الوظيفية للاتصالات التسلسلية، ولكن يجب كتابة منطق تحليل البروتوكول المحدد بواسطة المهندسين أنفسهم وفقًا لدليل المعدات.
