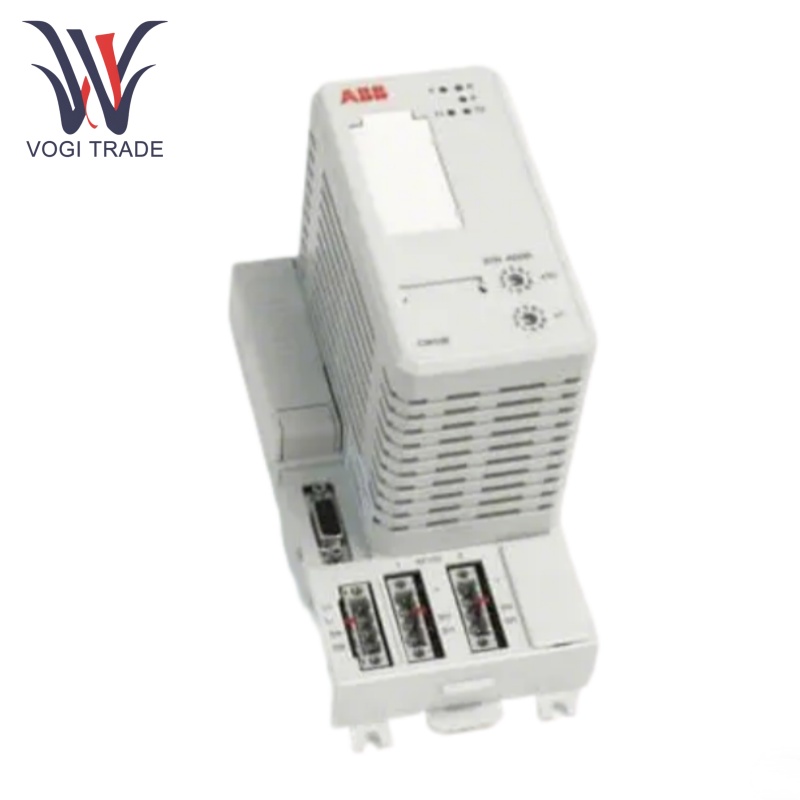

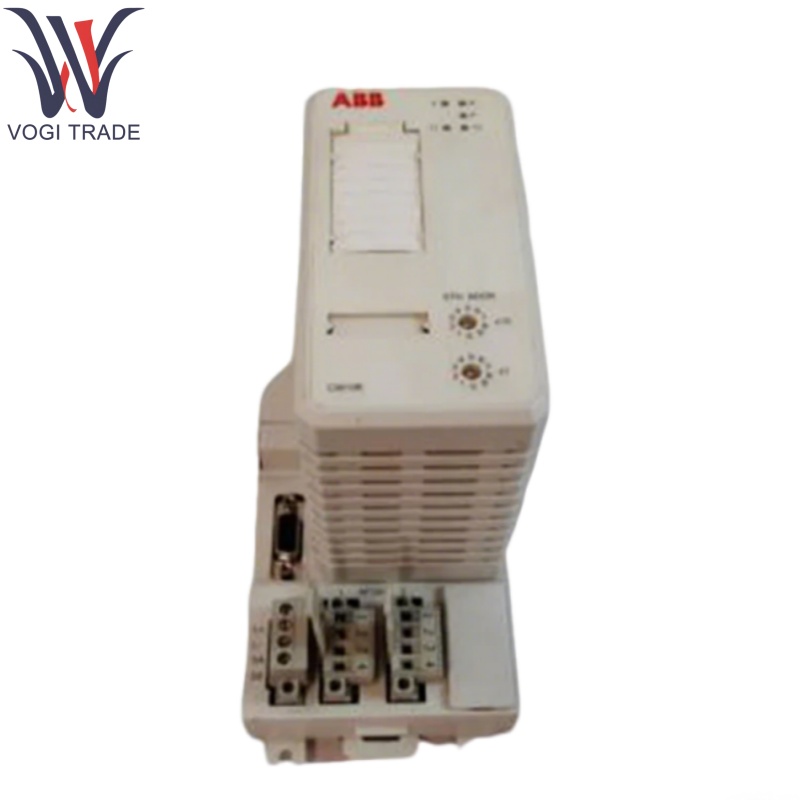

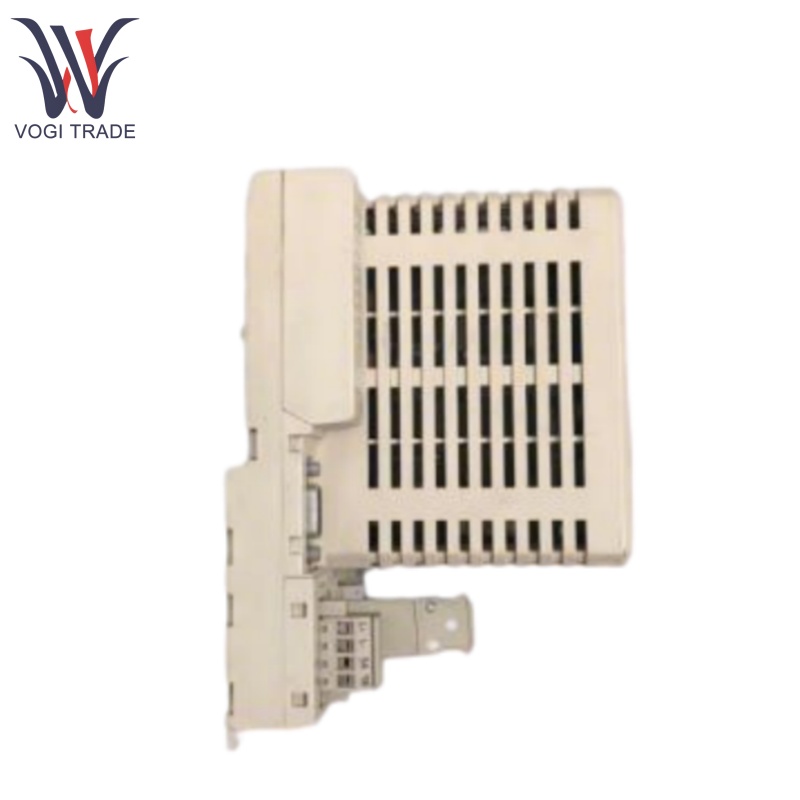

العلامة التجارية: ABBالوصف: AF100 Fieldbus Comm. واجهةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 13مدة الدفع: T/T.ميناء الشحن: شنتشنABB CI810B ، AF100 FieldBus Communication Module ، المستخدمة لتوصيل نظام وشبكة I/O S800 ، يدعم الزوج الملتوي ، بمعدل يصل إلى 1 ميغابت في الثانية ، ولديه قدرة قوية على التكيف مع السيناريوهات الصناعية.
| تصنيع |
ABB |
| رقم النموذج |
CI810B |
| رقم الطلب |
3BSE020520R1 |
| كتالوج |
800 |
| بلد المنشأ |
السويد |
| رمز HS |
8517623990 |
| البعد |
12 سم*7.5 سم*5 سم |
| بُعد التعبئة |
14 سم*10 سم*7 سم |
| وزن |
0.75kg |
المعلمة الفنية
مزود الطاقة:24V DC
استهلاك الطاقة النموذجي عند 24 فولت:190MA
عدد القنوات:2
عدد AF100الموصلات: 2
نطاق درجة حرارة التشغيل:- 25 ℃ إلى + 60 درجة مئوية
الرطوبة النسبية: 5 - 95 ٪
فئة الحماية:IP20
ميزات وظيفية
تحقيق اتصال عبر الشبكة: تحقق وحدة ABB CI810B اتصالًا سلسًا عبر الشبكة بين نظام ABB S800 I/O وشبكة ControlNet الصناعية. إنه يدمج التواصل عالي السرعة بين المستشعرات والمشغلات والأجهزة الأخرى ووحدات التحكم من خلال تبادل البيانات ثنائية الاتجاه ، ويدعم المراقبة عن بُعد والتحكم المركزي في النظام بأكمله ، ويضمن اتصالًا سلسًا بين اتخاذ القرارات في الوقت الفعلي وتشغيل المصنع في سيناريوهات الأتمتة الصناعية المختلفة.
التكوين المرن:يمكن تكوين ABB CI810B بمرونة وفقًا لمتطلبات التطبيق المختلفة. يمكن للمستخدمين تكوين معلماته وفقًا للمتطلبات المحددة لتدفق العمليات ، بما في ذلك نوع الجهاز ، ومعدل النقل ، وبروتوكول الاتصال ، وما إلى ذلك ، يمكن تطبيقها على المناسبات الصناعية المختلفة من عمليات التصنيع البسيطة إلى المصانع الصناعية المتقدمة.
التكرار ، المبادلة الساخنة:وحدة ABB CI810B تعتمد تصميمًا زائد. عندما تفشل الوحدة النمطية ، تتولى وحدة النسخ الاحتياطي وتتحول بسلاسة لضمان التشغيل المستمر للسيناريوهات الرئيسية مثل محطات توليد الطاقة ؛ كما يدعم وظيفة المبادلة الساخنة ، والتي يمكن استبدالها دون إيقاف الوحدة النمطية أثناء الصيانة ، وتقصير وقت الصيانة بشكل كبير وتقليل انقطاع الإنتاج ، وتحقيق الاستقرار الفعال وضمان التوقف عن العمل.
مراقبة الصحة والظروف:يتضمن ABB CI810B تشخيصات مدمجة تتحقق باستمرار من صحتها وحالتها. سيكون قادرًا على اكتشاف تقارير خطأ واجهة الاتصال وتوفيرها إلى نظام التحكم ، مما سيساعد في الصيانة الاستباقية وإخطار المشغلين قبل فشل النظام. على سبيل المثال ، يمكن تشخيص مشاكل نقل البيانات وتقديمها إلى المستخدم إلى جانب معلومات حول موقع وطبيعة المشكلة لاستكشاف الأخطاء وإصلاحها.
مجالات التطبيق
الأتمتة الصناعية:ABB CI810B واجهة الاتصال. على سبيل المثال ، في مصنع التصنيع ، يمكنه توصيل أجهزة استشعار موقع ذراع الروبوت وأجهزة التحكم لتحقيق أتمتة التصنيع والكفاءة ؛ أو في خط إنتاج الأغذية والمشروبات ، يمكنه توصيل مستشعرات مستوى ملء الزجاجة وأنظمة التحكم لتحسين عملية التعبئة في الوقت الفعلي.
المراقبة والتحكم في الوقت الفعلي:يستخدم ABB CI810B على نطاق واسع في أنظمة التحكم في العمليات مثل النباتات الكيميائية ومصانع الطاقة ومحطات الطاقة لأنها قادرة على مراقبة معلمات العملية والتحكم فيها في الوقت الفعلي. يمكن أن يرسل معلمات قياس بيانات المستشعر مثل درجة الحرارة والضغط والتدفق والمستوى إلى نظام التحكم للمساعدة في التحكم في متغيرات عملية والتأكد من أن العملية تعمل ضمن النطاق المحدد. على سبيل المثال ، في مفاعل كيميائي ، يتم إرسال معلومات درجة الحرارة إلى نظام التبريد \ التدفئة أو محطة توليد الطاقة ، حيث يتم استخدام ضغط البخار ، وسرعة التوربينات للتحكم مباشرة في عملية توليد الطاقة من خلال أجهزة الاستشعار المتصلة.
قدرات جمع البيانات:يمكن لـ ABB CI810B جمع البيانات الميدانية من أجهزة الاستشعار والأدوات ، وما إلى ذلك ، ونقلها إلى الكمبيوتر المضيف ، والتي يمكن تحليلها ومعالجتها ، مما يساعد في مراقبة الجودة ، وتحسين الإنتاج ، والصيانة التنبؤية ، وما إلى ذلك. يتم أخذ مصنع للتصنيع كمثال ، بيانات عن سرعة الإنتاج ، وجودة المنتج ، وأداء الجهاز ، وعوامل أخرى مماثلة تم جمعها للمساعدة في التحليلات. على سبيل المثال ، في محطة معالجة المياه ، يمكن جمع معلمات جودة المياه (مثل الرقم الهيدروجيني ، التعكر ، الأكسجين الذائب ، إلخ) لمراقبة عملية المعالجة وضبطها في الوقت الفعلي.
