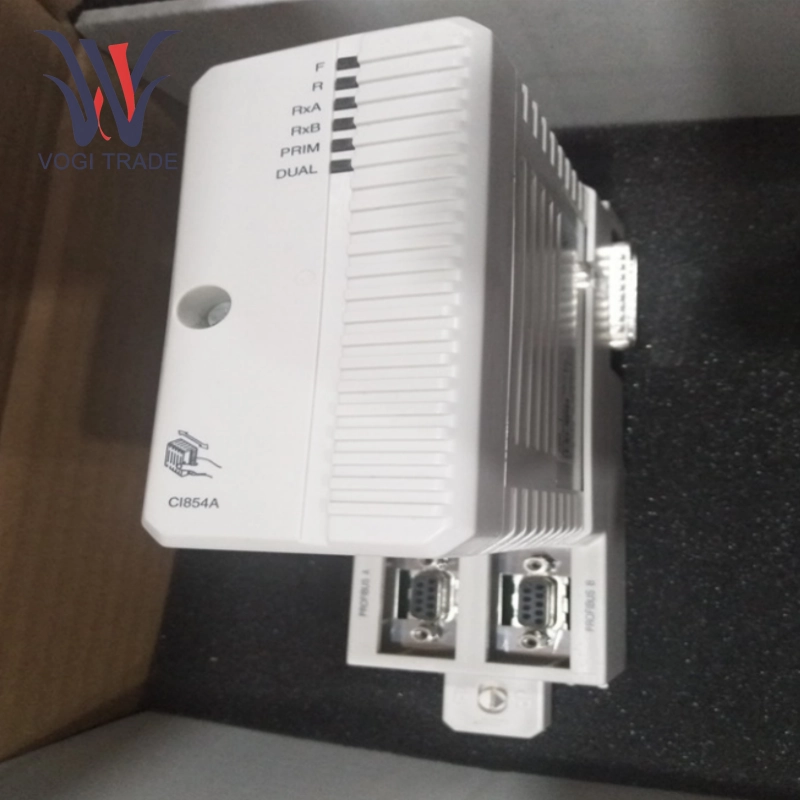

العلامة التجارية: ABBالوصف: وحدة الإدخال التناظرية 4 قنواتالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم ABB CI854AK01 لتوصيل الأجهزة لدعم الاتصالات الأتمتة الصناعية.
| تصنيع |
ABB |
| رقم النموذج |
CI854AK01 |
| رقم الطلب |
3BSE030220R1 |
| كتالوج |
نظام I/O 800M |
| بلد المنشأ |
السويد |
| رمز HS |
8473309000 |
| البعد |
11*6*2.5 سم |
| بُعد التعبئة |
13*8*5cm |
| وزن |
0.2 كجم |
المعلمات الفنية
بروتوكول الاتصال: دعم Profibus DP/V1 ، معدل 9.6 كيلو بايت في الثانية إلى 12 ميغابت في الثانية ؛ متوافق مع Modbus TCP ، Ethernet/IP
مزود الطاقة: 24 فولت العاصمة (± 10 ٪) ، استهلاك الطاقة 3-5W
نوع الواجهة: منافذ Profibus المزدوجة (التكرار خط الدعم) ، واجهة Ethernet (معدل 10/100 ميغابت/ثانية)
سعة الاتصال: أقصى 128 أجهزة Profibus DP أو 63 أجهزة Modbus TCP
القدرة على التكيف البيئي: درجة حرارة العمل -40 درجة مئوية إلى +70 درجة مئوية (درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية) ، الرطوبة 5 ٪ -95 ٪
مستوى الحماية: IP30 ، مقاومة الصدمات 30G/11MS ، مقاومة الاهتزاز 5G/10-500Hz
ميزات وظيفية
1. الاتصالات الزائدة عالية السرعة
ABB CI854AK01 3BSE030220R1 خط الدعم التكرار وتكرار المحطة الرئيسية (يتطلب تكوين الوحدة النمطية المزدوجة) ، وضمان تبديل سلس لروابط الاتصال في حالة الفشل ، وتحسين موثوقية النظام بشكل كبير
2. التوافق الصناعي على مستوى
متوافق مع وحدة تحكم AC800M ونظام I/O S800 ، ABB CI854AK01 3BSE030220R1 يمكن توصيل أداة DP PROFIBUS ، معدات FOUNDATION Fieldbus و I/O عن بُعد ، ودعم صيانة السحب الساخن
3. تصميم الوعرة من الدرجة الصناعية
يحتوي ABB CI854AK01 3BSE030220R1 على الحماية الزائدة ، الدائرة القصيرة والحماية الثلاثية (-40 درجة مئوية إلى +70 درجة مئوية.
4. التشخيص المريح وقابلية التوسع
مراقبة حالة الاتصال في الوقت الحقيقي ووظائف التشخيص الذاتي للخطأ ، جنبا إلى جنب مع معدات LD 800p لتوسيع وظيفة Profibus PA لتلبية احتياجات السيناريوهات التحكم المعقدة
سيناريوهات التطبيق
صناعة العمليات: التحكم في Profibus لمفاعلات المصنع الكيميائي ، جمع البيانات من أدوات المصفاة
أتمتة التصنيع: تعاون الروبوت في خطوط إنتاج السيارات ، اتصالات PLC من معدات أشباه الموصلات
إدارة الطاقة: مراقبة نظام DCS لمحطات الطاقة ، تشخيص الشبكة الذكية من المحطات الفرعية
الآلات الثقيلة: التحكم في إشارة رافعات الموانئ ، شبكة اتصالات زائدة عن الحاجة لعبور السكك الحديدية
