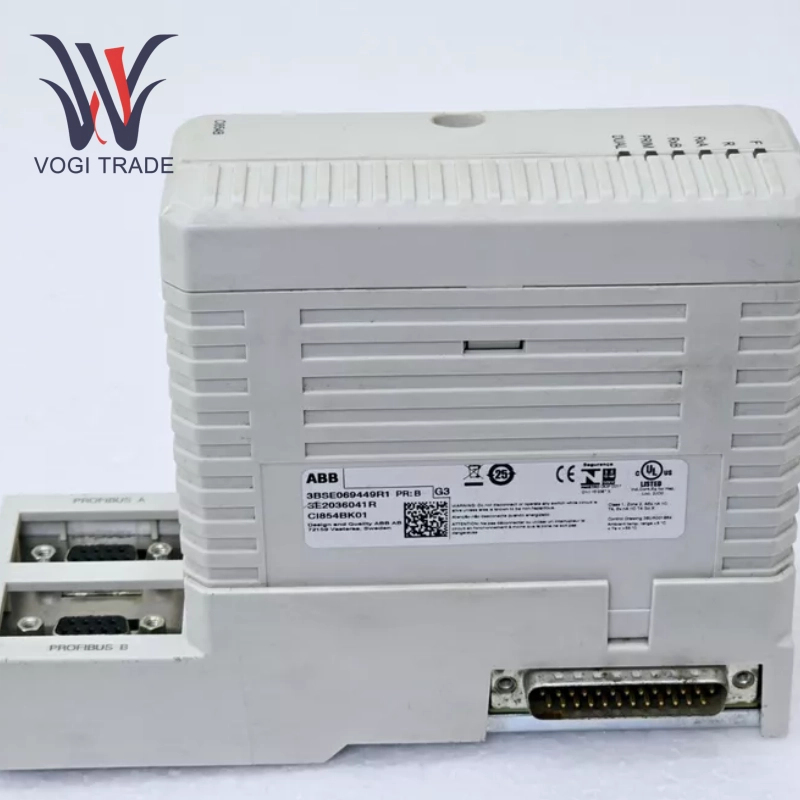

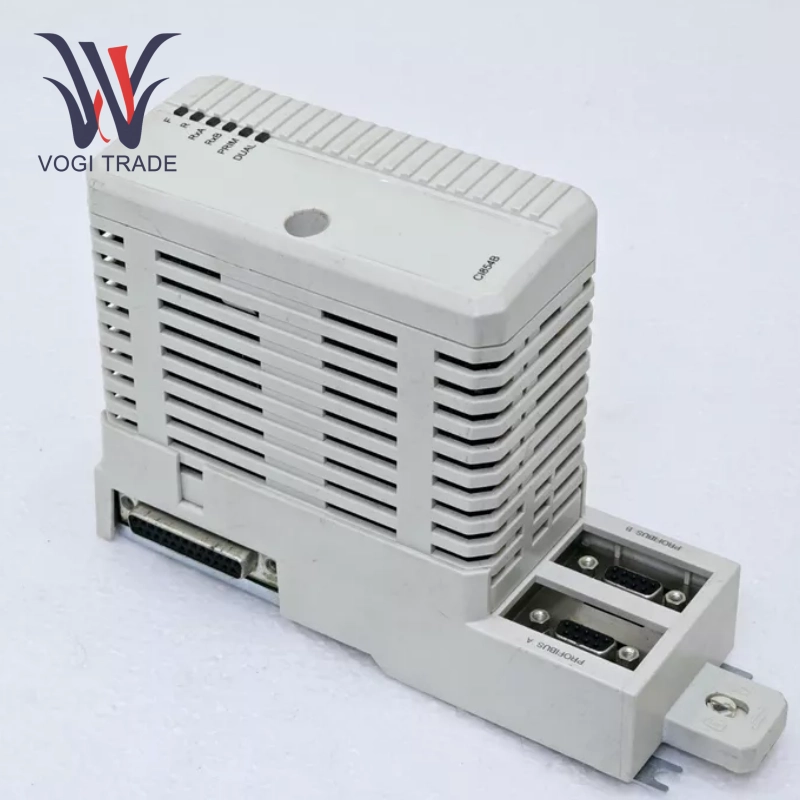

العلامة التجارية: ABBالوصف: وحدة المعالجالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنكوحدة واجهة اتصال Profibus DP/V1 ، أصبحت ABB CI854BK01 3BSE069449R1 مكونًا أساسيًا لأنظمة الأتمتة المعقدة مع التكرار المزدوج للمنفذ ، وتوافق التكرار في المحطة الرئيسية وأداء الاتصال الصناعي.
| تصنيع |
ABB |
| رقم النموذج |
CI854BK01 |
| رقم الطلب |
3BSE069449R1 |
| كتالوج |
AC 800M |
| بلد المنشأ |
السويد |
| رمز HS |
8538900000 |
| البعد |
13*20*6cm |
| بُعد التعبئة |
15*22*8cm |
| وزن |
0.8 كجم |
المعلمات الفنية
سرعة الإرسال: 9.6 - 12000 kbit/s
وحدات الحد الأقصى على حافلة CEX: 12
الموصل: DB أنثى (9 دبوس)
24 فولت الاستهلاك TYP: 190MA
نطاق درجة الحرارة: +5 إلى +55 درجة مئوية (+41 إلى +131 درجة فهرنهايت) التشغيل ، -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت) التخزين.
نوع الواجهة: Profibus-DP/V1 ، يدعم التصميم المزدوج للمنفذ الزائد ، والحد الأقصى لمعدل الاتصال هو 12 ميجابت/ثانية.
بروتوكول الاتصال: متوافق مع أنظمة Profibus DP/DP-V1 وأنظمة Foundation FieldBus.
دعم التكرار: يدعم ABB CI854BK01 3BSE069449R1 التكرار الخط (موانئ Profibus المزدوجة) والتكرار الرئيسي (يتطلب وحدتين CI854BK01).
طريقة التثبيت: تثبيت السكك الحديدية DIN ، متوافق مع نظام I/O ABB S800 وأجهزة I/O الطرف الثالث.
الواجهة الكهربائية: يوفر منفذين من Profibus ، ويجب إكمال مطابقة نهاية الحافلة من خلال موصل مع مقاومات طرفية.
توافق وحدة التحكم: تكامل سلس مع عائلة وحدة التحكم ABB AC 800M ، يدعم تكرار وحدة المعالجة المركزية وتكرار CEXBUS (وحدة BC810).
قدرة التوسع: يمكن توصيل أجهزة Profibus PA من خلال أجهزة Link Profibus (مثل LD 800p).
تعليمات التثبيت والاستخدام
تثبيت الأجهزة: إصلاح الوحدة النمطية على سكة DIN في خزانة التحكم لضمان تهوية جيدة وتبديد الحرارة. قم بتوصيل كابل ناقل Profibus بالمنفذين وقم بتثبيت الموصل بمقاوم طرفي.
تكوين البرنامج: استخدم منشئ التحكم ABB أو أدوات مماثلة لتكوين المعلمات الرئيسية والمنطق الزائد وبروتوكول الاتصالات. قم بتعيين عنوان Profibus DP ومعلمات الحافلة للتكيف مع متطلبات المعدات الميدانية.
التكوين المتكرر: يتطلب التكرار الرئيسي أن تكون إصدارات البرامج الثابتة للوحدتين متسقة ويتم تمكين وظيفة التزامن.
توصية الصيانة: تحقق من حالة مقاومة محطة الحافلة بانتظام لتجنب تدخل انعكاس الإشارة.
