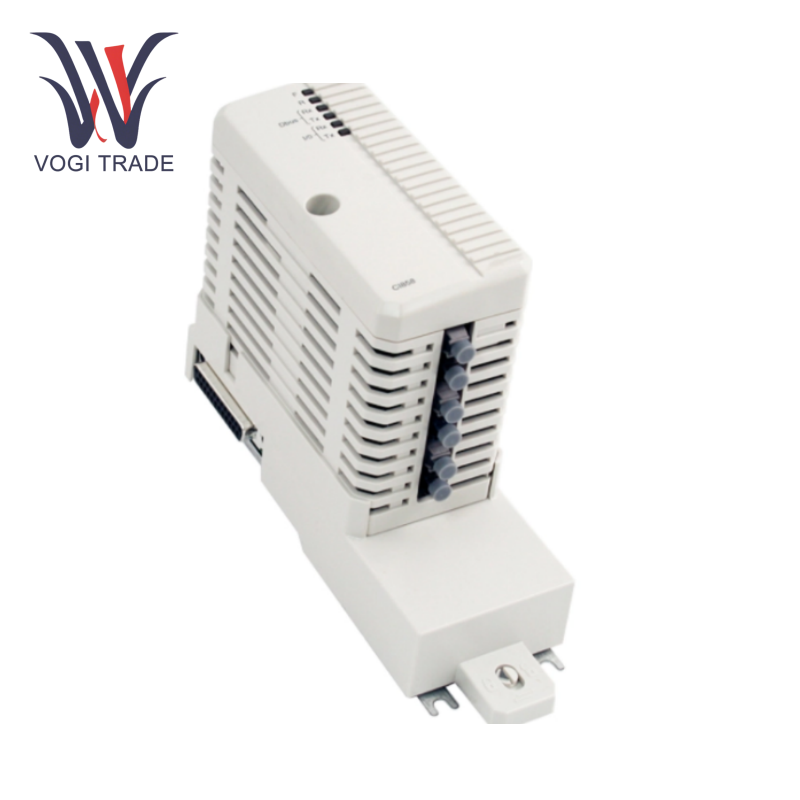

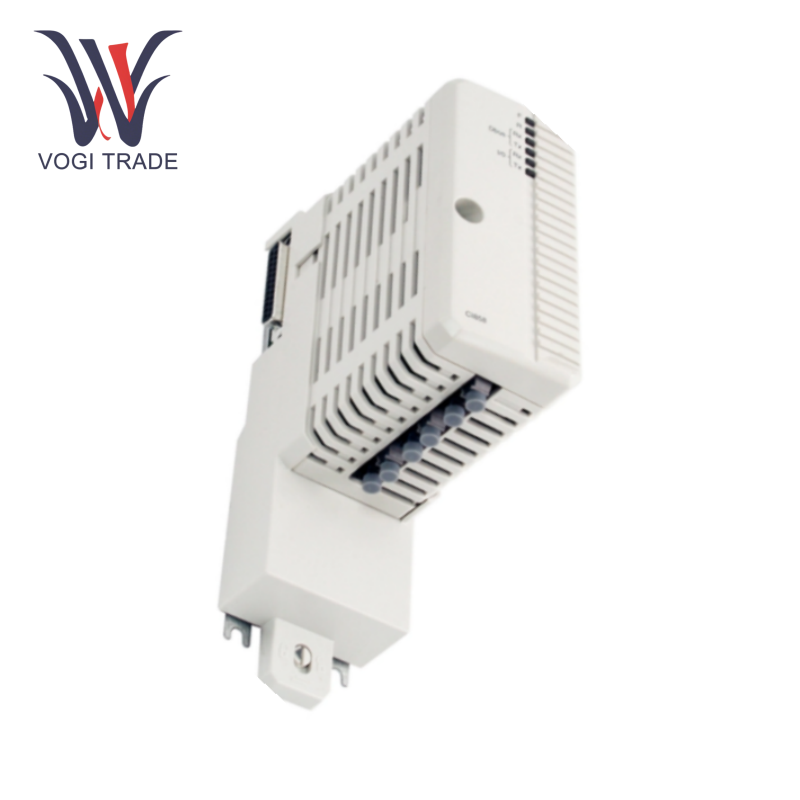

العلامة التجارية: ABBالوصف: واجهة DriveBusالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنABB CI858K01 3BSE018135R1 هي وحدة واجهة اتصال مصممة لوحدات التحكم في سلسلة ABB AC 800M. يتم استخدامه بشكل أساسي لتحقيق اتصال البيانات عالي السرعة والتحكم في محرك الأقراص بين المعدات الصناعية وأنظمة التحكم.
تصنيع |
ABB |
رقم النموذج |
CI858K01 |
رقم الطلب |
3BSE018135R1 |
كتالوج |
AC 800M |
بلد المنشأ |
السويد |
رمز HS |
8538900000 |
البعد |
13*20*6cm |
بُعد التعبئة |
15*22*8cm |
وزن |
0.8 كجم |
المعلمات الفنية
مزود الطاقة: 24 فولت العاصمة ، استهلاك الطاقة 4 دبليو.
بيئة العمل: -25 ℃ ~ +60 ℃ (درجة حرارة العمل) ، الرطوبة 5 ٪ ~ 95 ٪ (عدم الكثافة).
دعم البروتوكول: DriveBus ، Profibus DP ، Modbus RTU ، إلخ.
معدل الإرسال: ما يصل إلى 12 ميغابت في الثانية (في وضع Profibus DP) ، يتم دعم تبادل البيانات في الوقت الحقيقي في وضع DriveBus.
قدرة التوسع: يدعم ABB CI858K01 توصيل ما يصل إلى 24 محركات أقراص ABB ، ويمكن بناء شبكة طوبولوجيا النجوم من خلال وحدة الفرع (NDBU).
التوافق: يدعم التكامل السلس مع وحدات تحكم ABB AC 800M ووحدات I/O S800 ومحركات أقراص ABB (مثل محركات المطاحن المتداول ومحركات الآلات الورقية) وظيفة SWAP الساخنة لضمان التشغيل المستمر للنظام.
وظائف أساسية
اتصال البيانات عالي السرعة: أدرك أن تبادل البيانات في الوقت الفعلي بين وحدة التحكم ومحرك الأقراص ، بما في ذلك مراقبة الحالة ، وتكوين المعلمات وتشخيص الأعطال ، وتحسين مزامنة العملية الصناعية من خلال بروتوكول DriveBus ، وهو مناسب للتحكم العالي الدقة في مطاحن المتداول ، ومطابع الطباعة وغيرها من المعدات.
بنية التحكم الموزعة: يدعم ABB CI858K01 النشر الموزع للأجهزة المتعددة ، ويقلل من تعقيد الأسلاك ، ويحسن موثوقية النظام.
المتانة من الدرجة الصناعية: يعتمد إطار سبيكة الألومنيوم وتصميم حماية IP66 للتكيف مع البيئات الصناعية القاسية مثل ارتفاع درجة الحرارة والاهتزاز.
سيناريوهات التطبيق النموذجية
الطواحين المتداول والآلات الورقية: أدرك التحكم المتزامن في محركات الأقراص المتعددة لضمان مطابقة دقيقة للسرعة وتوتر خطوط الإنتاج.
معدات التغليف والطباعة: دمج أجهزة الاستشعار والمشغلات من خلال بروتوكول Modbus RTU لتحسين عمليات الأتمتة.
محطات الطاقة والمحطات الفرعية: يمكن لـ ABB CI858K01 توصيل وحدات تحكم AC 800M ومعدات القيادة لتحقيق المراقبة والحماية عن بُعد.
الكيمياء والبتروكيماويات: دمج المفاعلات ومحطات المضخات والمعدات الأخرى من خلال بروتوكول Profibus DP لتحسين سلامة الإنتاج.
