العلامة التجارية: ايه بي بيالوصف: وحدة الإدخال/الإخراج الذكيةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 13مصطلح الدفع: تي / تيميناء الشحن: شيامنتدمج واجهة ABB CI867AK01 3BSE092689R1 Modbus TCP بين المعالج عالي الأداء وتكنولوجيا الذكاء الاصطناعي، وتدعم التكوين الزائد وخوارزميات التحكم المعقدة (مثل المنطق الغامض والخوارزمية الجينية).
| تصنيع |
ايه بي بي |
| رقم الموديل |
CI867AK01 |
| رقم الطلب |
3BSE092689R1 |
| كتالوج |
سلسلة ايه سي 800م |
| بلد المنشأ |
السويد |
| رمز النظام المنسق |
8538900000 |
| البعد |
13*6*19 سنتيمتر |
| البعد التعبئة |
15*8*21CM |
| وزن |
0.7 كجم |
نظرة عامة على المنتج

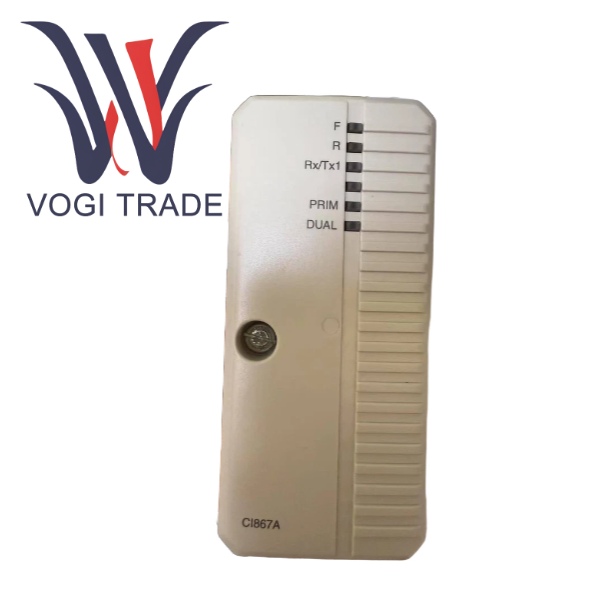

CI867AK01 عبارة عن وحدة واجهة اتصالات MODBUS TCP عالية الأداء تم إطلاقها بواسطة ABB، وهي مصممة خصيصًا لوحدات التحكم في العمليات عالية الأداء AC 800M. كمكون رئيسي لمحطة توسيع الإدخال/الإخراج AC 800M، يتيح 3BSE092689R1 لوحدة التحكم AC 800M تبادل البيانات بسلاسة مع أي جهاز خارجي يدعم معيار MODBUS TCP.
تلعب هذه الوحدة دور "بوابة البروتوكول" في الشبكات الصناعية. يمكن تكوين 3BSE092689R1 كـ MODBUS TCP Master أو MODBUS TCP Slave. بصفته سيدًا، يمكنه استطلاع العديد من الأجهزة التابعة بشكل فعال، أو قراءة بياناتها أو كتابة أوامر التحكم إليها. بصفته تابعًا، يمكن لـ CI867AK01 تجميع بيانات العملية داخل AC 800M في سجلات MODBUS للقراءة بواسطة نظام SCADA أو DCS. تعمل قدرة الاتصال المرنة ثنائية الاتجاه هذه على تعزيز قدرة الانفتاح والتكامل لنظام AC 8000M بشكل كبير، وهي مكون أساسي لبناء حلول الأتمتة الصناعية الحديثة والمترابطة.
الميزات الوظيفية للمنتج
بنية اتصالات مستقلة ثنائية القناة
العزل المادي والفصل الوظيفي: يتيح منفذا إيثرنت المستقلان للمستخدمين عزل الأجهزة أو الشبكات المختلفة فعليًا. على سبيل المثال، يمكن توصيل القناة 1 بشبكة التحكم الأساسية للمصنع للاتصال مع DCS أو SCADA. يمكن توصيل القناة 2 بشبكة فرعية لجهاز محلي، مصممة خصيصًا لاستقصاء العدادات الذكية في الموقع. يعزز هذا التصميم أمان وموثوقية الشبكة ويمنع فشل شبكة واحدة من التأثير على جميع الاتصالات.
تدعم البنية المرنة طبولوجيا الشبكة المختلفة مثل سلسلة النجمة وسلسلة Daisy، مما يسهل توصيل الكابلات في الموقع.
وظائف المحطة الرئيسية الرئيسية/التابعة ذات الوضع المزدوج والمحطة الرئيسية القوية
باعتبارها الوحدة الرئيسية، تم تجهيز وحدة CI867AK01 بمنطق رئيسي قوي ويمكنها إدارة ما يصل إلى 256 معاملة MODBUS. يمكن لـ 3BSE092689R1 التعامل تلقائيًا مع المهام المعقدة مثل الاقتراع وإعادة محاولة المهلة وتشخيص الأخطاء، مما يحرر المهندسين من برمجة الاتصالات المرهقة ذات المستوى المنخفض.
باعتباره تابعًا، فهو يوفر تعيينًا قياسيًا لسجل MODBUS، مما يجعل بيانات AC 800M مرئية بوضوح لأي عميل MODBUS قياسي ويبسط بشكل كبير التكامل مع أنظمة الطرف الثالث.
ميزات تكامل النظام المتقدمة
تم دمج وحدة CI867 بسلاسة في بنية AC 800M، حيث تقوم بتبادل البيانات مع وحدة المعالجة المركزية AC 800M عبر ناقل CEX عالي السرعة، مع زمن انتقال منخفض للغاية للاتصالات. في Control Builder، يمكن تعيين نقاط بيانات MODBUS مباشرة إلى تسميات متغيرة لوحدة التحكم، بنفس سهولة تشغيل الإدخال/الإخراج المحلي.
بالنسبة للتطبيقات الهامة ذات متطلبات التوفر العالية للغاية، يمكن تكوين 3BSE092689R1 بوحدتين CI867 لتحقيق تكرار الاتصالات. عندما تتعطل وحدة الاتصال الرئيسية، يمكن للنظام التبديل تلقائيًا وبسلاسة إلى وحدة النسخ الاحتياطي لضمان عدم انقطاع الاتصال.
يتيح دعم التبديل الفوري استبدال الوحدات المعيبة دون إيقاف نظام التحكم بأكمله، مما يقلل من وقت التوقف غير المخطط له ويضمن استمرارية الإنتاج.
مقارنة المزايا والعيوب
المزايا
تجربة متكاملة متميزة. في البيئة الهندسية الخاصة بـ Control Builder الخاصة بـ ABB، يصبح تكوين اتصال MODBUS بسيطًا للغاية. يحتاج المهندسون فقط إلى تحديد الجهاز وتسجيل العنوان ونوع البيانات، وسيقوم النظام تلقائيًا بإنشاء مهام الاتصال، مما يقلل بشكل كبير من التعقيد ومعدل الأخطاء في التنفيذ الهندسي.
الموثوقية العالية والتوفر، والميزات الرئيسية الثلاثة للقناة المزدوجة، وتكرار الوحدة، والتبديل السريع معًا تشكل حل اتصالات متاحًا للغاية، يلبي المتطلبات الصارمة للمصانع الحديثة للتشغيل المستمر.
الأداء مضمون. باعتبارها وحدة مصنع أصلية، قامت 3BSE092689R1 بتحسين إنتاجية البيانات والأداء في الوقت الفعلي بشكل كامل بينها وبين وحدة المعالجة المركزية AC 800M، مما يتجنب اختناق الأداء الذي قد يحدث باستخدام بوابة خارجية للأغراض العامة.
تعمل مشاركة نفس قطع الغيار وأدوات التشخيص ومسارات تحديث البرامج مع نظام AC 800M على تبسيط إدارة التشغيل والصيانة في المصنع.
عيب
تؤمن المنصة أن هذه الوحدة لا يمكن استخدامها إلا في نظام ABB's AC 800M. في مشروع التشغيل الآلي غير ABB، يكون CI867AK01 غير فعال تمامًا.
3BSE092689R1 يدعم فقط MODBUS TCP. إذا كانت هناك بروتوكولات أخرى في الموقع، فستكون هناك حاجة إلى وحدات اتصال مخصصة إضافية أو بوابات بروتوكول خارجية، مما يزيد من التكاليف والتعقيد.
باعتبارها وحدة أصلية خاصة بالمصنع، فإن تكلفة شرائها عادة ما تكون أعلى من تكلفة بوابة MODBUS TCP شائعة الاستخدام في السوق.
بالاعتماد على برامج محددة، يجب إجراء التكوين باستخدام Control Builder الخاص بشركة ABB. يوجد منحنى تعليمي للمهندسين الذين ليسوا على دراية بهذه الأداة.
