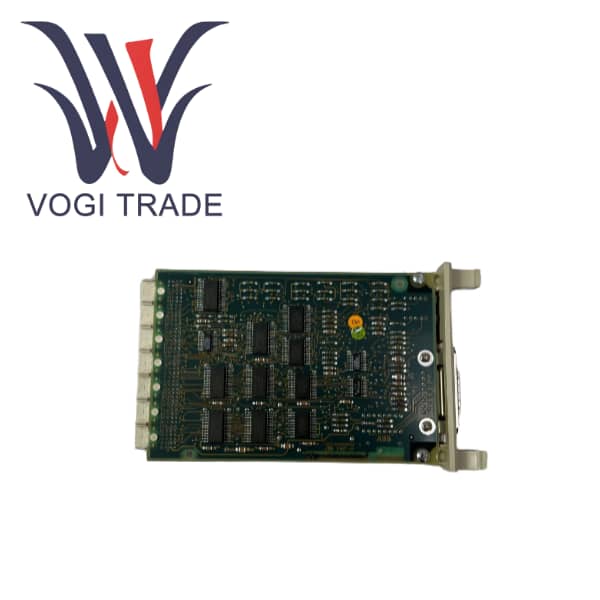

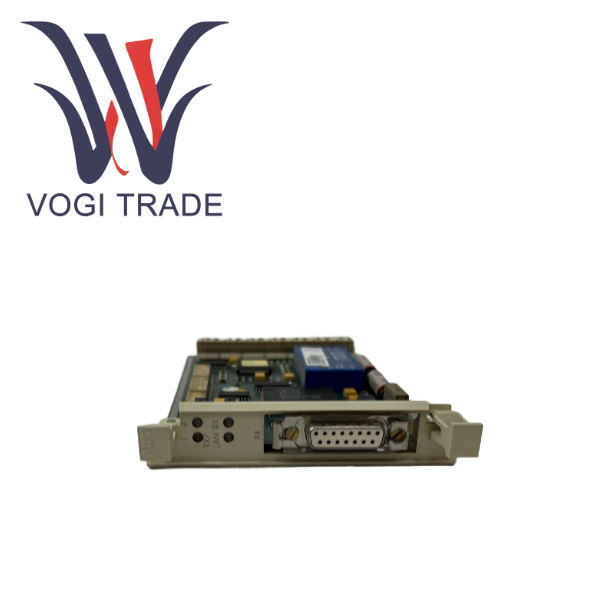

العلامة التجارية: ايه بي بيالوصف: وحدة اتصالات الشبكة المحليةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 4مصطلح الدفع: تي / تيميناء الشحن: شيامنABB CS513 3BSE000435R1 هي وحدة اتصالات شبكة محلية تتوافق مع معيار IEEE 802.3 المقدم من ABB لنظام التحكم في العمليات Advant Master.
| تصنيع |
ايه بي بي |
|
رقم الموديل |
CS513 |
| رقم الطلب |
3BSE000435R1 |
| كتالوج |
OCS المتقدمة |
|
بلد المنشأ |
السويد |
|
رمز النظام المنسق |
8471800000 |
| البعد |
23.4 سم * 10.8 سم * 1.8 سم |
| البعد التعبئة |
26 سم * 13 سم * 4 سم |
| وزن |
0.2 كجم |
نظرة عامة على المنتج
يعد CS513 مكونًا رئيسيًا لاتصالات الشبكة في نظام التحكم في العمليات الموزعة ABB Advant Master. يتم تعريف 3BSE000435R1 على أنها وحدة IEEE 802.3 LAN. وتتمثل وظيفتها الأساسية في توفير واجهة اتصال Ethernet قياسية لوحدات التحكم من سلسلة Advant Controller 410/450، مما يتيح لهم الوصول إلى شبكات المنطقة المحلية على مستوى المصنع استنادًا إلى بروتوكول IEEE 802.3.
في المرحلة المبكرة من دورة حياة نظام Advant Master، اعتمدت اتصالاته الداخلية بشكل أساسي على حافلة MasterBus 300 الخاصة. ومع ذلك، مع الاتجاه الواضح بشكل متزايد لتكامل تكنولوجيا المعلومات والتكنولوجيا التشغيلية، فضلاً عن تعميم شبكات المكاتب وأنظمة المعلومات الإدارية، تحتاج أنظمة DCS بشكل عاجل إلى طريقة موحدة لتبادل البيانات مع العالم الخارجي. ظهرت وحدة CS513 كما طلبت صحيفة التايمز. إنه بمثابة جسر شبكي بين Advant Master، وهذه "الجزيرة الصناعية"، و"محيط المعلومات" الخارجي. من خلال CS513، يمكن لوحدة التحكم تحقيق اتصال عالي السرعة وموثوق به مع محطات التشغيل ومحطات المهندسين وخوادم قواعد البيانات التاريخية وأنظمة المعلومات الإدارية وحتى مراكز التشخيص عن بعد.

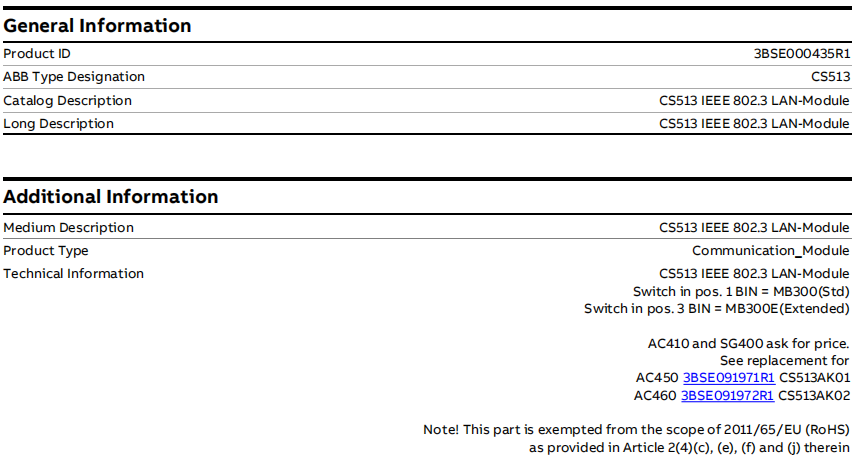

مواصفات المنتج والمعلمات
طراز المنتج CS513
رقم الطلب 3BSE000435R1
نوع المنتج وحدة LAN IEEE 802.3
النظام الذي Advant Controller 410 / Advant Controller 450 / AC 400-وحدات الاتصال → واجهات CS513 MasterBus 300
الأبعاد المادية
الطول/العمق الصافي 234 ملم
عرض واضح 108 ملم
ارتفاع واضح 18 ملم
الوزن الصافي 0.2 كجم
WEEE 5 فئات
الميزات الوظيفية للمنتج
الوصول إلى الشبكة الموحدة
التوافق مع IEEE 802.3 يعني أن CS513 يستخدم نفس تقنية Ethernet الأساسية مثل أجهزة الكمبيوتر المكتبية ويمكن توصيله بسلاسة بمحولات Ethernet الصناعية القياسية والبنية التحتية للشبكة.
إن كسر حواجز المعلومات يجعل نظام Advant Master لم يعد جزيرة معلومات. يمكن جمع بيانات الإنتاج الرئيسية واستخدامها بواسطة نظام المستوى الأعلى من خلال بروتوكولات الشبكة القياسية، مما يعزز بشكل كبير مستوى المعلوماتية في المصنع.
واجهة LAN وواجهة MB300

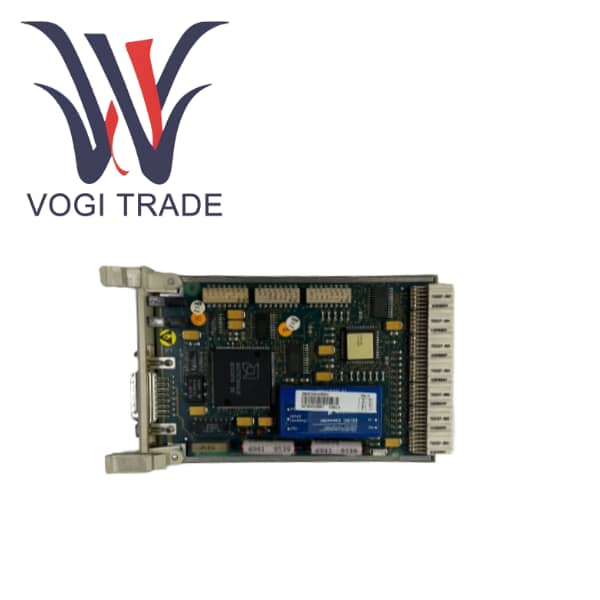

تصنفه الوثيقة ضمن CS513 MasterBus 300 Interfaces، مما يكشف عن بنيته الداخلية. يتم توصيل أحد طرفي CS513 بالناقل الداخلي MasterBus 300 لوحدة التحكم من خلال اللوحة الإلكترونية المعززة، بينما يوفر الطرف الآخر واجهة Ethernet قياسية. في الأساس، إنها بوابة بروتوكول مسؤولة عن تحويل البيانات والتوجيه بين بروتوكول MB300 الداخلي وبروتوكول TCP/IP الخارجي.
دعم تكرار النظام وقابلية التوسع
يمكن تحديد وضع MB300 أو MB300E من خلال مفتاح DIP. يتم استخدام وضع MB300E عادةً لدعم الأنظمة واسعة النطاق أو التكوينات المتكررة المحددة، مما يوفر إمكانات هيكلية أكثر مرونة للشبكة.
في الأنظمة واسعة النطاق، يمكن تركيب وحدات CS513 متعددة لتوصيل قطاعات الشبكة المختلفة، وتحقيق عزل الشبكة ومشاركة التحميل.
نطاق الصناعة المعمول به
تغطي سيناريوهات تطبيق CS513 جميع الصناعات التي قامت بنشر أنظمة ABB Advant Master/AC 400 DCS وتأمل في تحقيق تكامل المعلومات.
يقوم قسم الطاقة والطاقة بتحميل بيانات تشغيل محطة توليد الطاقة DCS إلى نظام المراقبة على مستوى المحطة أو مركز بيانات المجموعة.
يتم استخدام دمج DCS وMES في صناعات البترول والغاز الطبيعي والصناعات الكيماوية لجدولة الإنتاج وتوازن المواد وتحليل الأداء.
يتم ربط DCS في غرفة التحكم المركزية لوصلة التعدين والمعادن بمحطات التعدين أو الإثراء الفرعية البعيدة.
أي مصنع يحتاج إلى مشاركة بيانات نظام Advant Master أو مراقبتها أو الوصول إليها عن بعد من خلال شبكة قياسية.
