ايه بي بي DAI04

تفاصيل

ABB DAI04 الوثائق الفنية

منتج

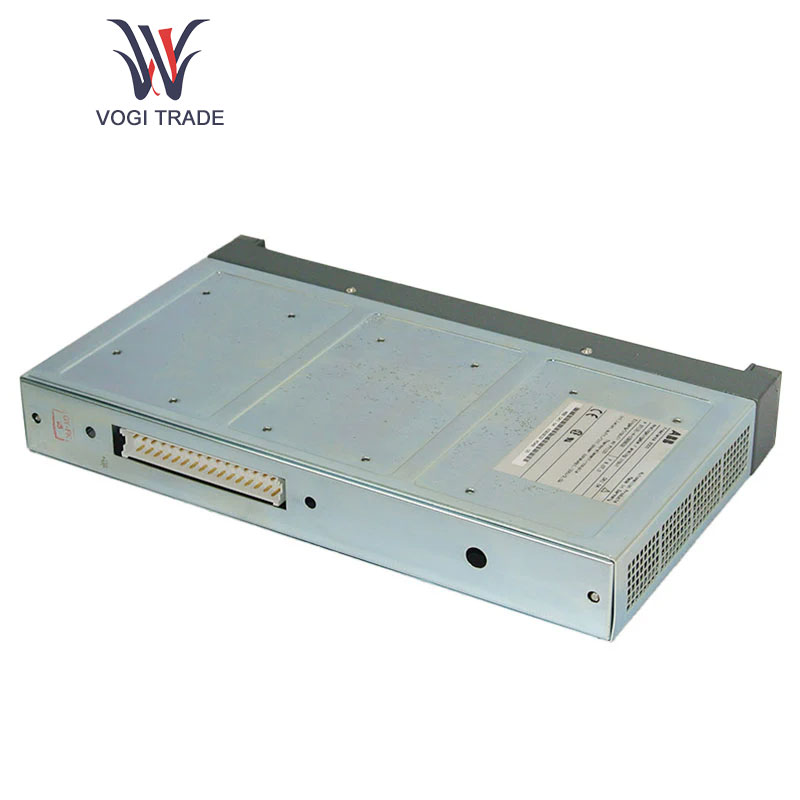

ABB DAI04 عبارة عن وحدة إدخال خام تناظرية بالكامل مصممة للأتمتة الصناعية. تقوم وحدة الإدخال هذه بمعالجة الإشارات التناظرية المختلفة وتحويلها إلى أشكال إشارة قابلة للتنفيذ داخل الجهاز لمزيد من المعالجة والتحليل، بحيث يمكن مراقبة العمليات الصناعية والتحكم فيها بشكل صحيح.

المواصفات الفنية

قنوات الإدخال

تحتوي وحدة الإدخال ABB DAI04 على 4 قنوات إدخال تناظرية مستقلة تمامًا، والتي يمكنها استقبال مصادر إشارة تناظرية متعددة في نفس الوقت، مع دقة ممتازة في الحصول على البيانات من قناة إلى قناة. نوع الإشارة ونطاقها: يدعم إدخال الجهد الكهربي في نطاق من 0 إلى 10 فولت أو 4 إلى 20 مللي أمبير لتلبية متطلبات إشارة الإخراج لمعظم أجهزة الاستشعار الصناعية. دقة إدخال الجهد هي ± 0.1% ودقة الإدخال الحالية هي ± 0.2%، مما يضمن دقة وموثوقية البيانات المجمعة.

دقة

يتمتع نظام ABB DAI04 بدقة عالية؛ تصل إشارة الجهد إلى 12 بت وتصل الإشارة الحالية إلى 11 بت. نعم، يمكنه حتى اكتشاف التغيرات الطفيفة في الكميات التناظرية وتوفير قاعدة بيانات مفصلة إلى حد ما للتحكم في العمليات الصناعية.

معدل أخذ العينات

يمكن ضبط ABB DAI04 بشكل نشط ضمن معدل معين، يصل إلى 1000 مرة/ثانية، ويمكن تحسينه وفقًا لتكرار الحصول على البيانات في التطبيقات الصناعية المختلفة. يمكنه التكيف بشكل فعال مع العمليات الديناميكية ذات التطور العشوائي والعمليات المستقرة والثابتة نسبيًا.

الخصائص الوظيفية

تكييف الإشارة والتصفية

يحتوي ABB DAI04 على دائرة تكييف إشارة مدمجة لتضخيم وتصفية إشارة الإدخال التناظرية، والتي يمكنها المعالجة المسبقة بشكل فعال وإزالة مكونات الضوضاء والتداخل في الإشارة بشكل فعال، وتساعد على ضمان جودة الإشارة، وتساعد في الحصول على استقرار وبيانات دقيقة أثناء عملية الاستحواذ.

وظيفة التشخيص

يتمتع ABB DAI04 بوظيفة التشخيص الذاتي في جميع أنحاء النظام، والتي يمكنها تتبع حالة عمل الوحدة نفسها في الوقت الفعلي، بما في ذلك حالة اتصال القناة، ومنطقة النطاق الزائد لإشارة الإدخال، وما إذا كانت الإشارة الداخلية طبيعية. بمجرد اكتشاف أي خلل، سيتم إرسال هذه الأخطاء على الفور إلى نظام التحكم من خلال ضوء المؤشر أو واجهة الاتصال، وهو أمر مناسب جدًا لموظفي الصيانة الذين يرغبون في التعرف على الأخطاء وإزالتها بسرعة، وبالتالي تقليل وقت التوقف عن العمل.

واجهة الاتصالات

يعتمد نظام التحكم المضيف ABB DAI04 وضع واجهة الاتصال القياسية، مثل Profibus-DP، ويحمل بروتوكولات الاتصال ذات الصلة، ويحقق اتصالات بيانات عالية السرعة ومستقرة وموثوقة، ويندمج بسلاسة في شبكة الأتمتة الصناعية الحالية، ويعمل مع المعدات الأخرى. 4. التثبيت والاستخدام طريقة التثبيت: إنها تعتمد تركيب سكة التوجيه القياسية، والتي يمكن تركيبها على سكة التوجيه في خزانة التحكم الصناعية على الفور، مما يوفر الكثير من مساحة التثبيت والوقت، ويسهل التفكيك والصيانة السلسة للوحدة.

طريقة الأسلاك

يوفر ABB DAI04 تعريفًا طرفيًا واضحًا وسهل الفهم، وهو مناسب للمستخدمين لتوصيل كابلات مصدر الإشارة التناظرية بشكل صحيح. انتبه إلى مواصفات الكابل ومتطلبات الحماية عند توصيل الأسلاك لضمان جودة واستقرار نقل الإشارة.

التكوين والبرمجة

وفقًا للاحتياجات، تحتاج إلى استخدام برامج برمجة أو أدوات تكوين الكمبيوتر المضيف لتعيين معلمات الوحدة، مثل اختيار نوع الإشارة، وإعداد معدل أخذ العينات، وتكوين معلمات الاتصال، وما إلى ذلك، لضمان أن الوحدة تلبي متطلبات التحكم الصناعية المحددة سيناريوهات التطبيق.

مجالات التطبيق

تُستخدم وحدة الإدخال التناظرية ABB DAI04 على نطاق واسع في أنظمة التحكم الآلي في مجالات الطاقة والكيماويات والبترول والمعادن والأدوية والأغذية والمشروبات وغيرها من المجالات الصناعية. يتم استخدامه لجمع الإشارات التناظرية (مثل درجة الحرارة والضغط والتدفق وما إلى ذلك) الناتجة عن أجهزة استشعار مختلفة، ويوفر قاعدة بيانات مهمة لرصد عمليات الإنتاج الصناعي وضبطها وتحسينها، وبالتالي تحسين كفاءة الإنتاج، وضمان المنتج الجودة وخفض تكاليف الإنتاج. إنها تحتل موقعًا مهمًا للغاية ولا مفر منه في عملية الأتمتة الصناعية.
