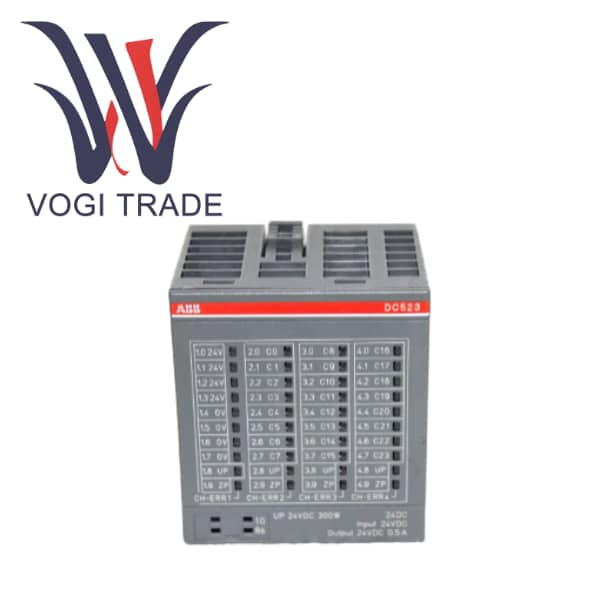

العلامة التجارية: ايه بي بيالوصف: وحدة الإدخال/الإخراج الرقميةالحالة: جديد تمامًاالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 2مصطلح الدفع: تي / تيميناء الشحن: شيامنABB DC523 1SAP240500R0001 عبارة عن وحدة هجينة للإدخال / الإخراج الرقمي مكونة من 24 قناة وسلك واحد لوحدات التحكم المنطقية القابلة للبرمجة من سلسلة ABB AC 500.
| تصنيع |
ايه بي بي |
| رقم الموديل |
DC523 |
| رقم الطلب |
1SAP240500R0001 |
| كتالوج |
ايه سي 500 |
| بلد المنشأ |
ألمانيا |
| رمز النظام المنسق |
8471800000 |

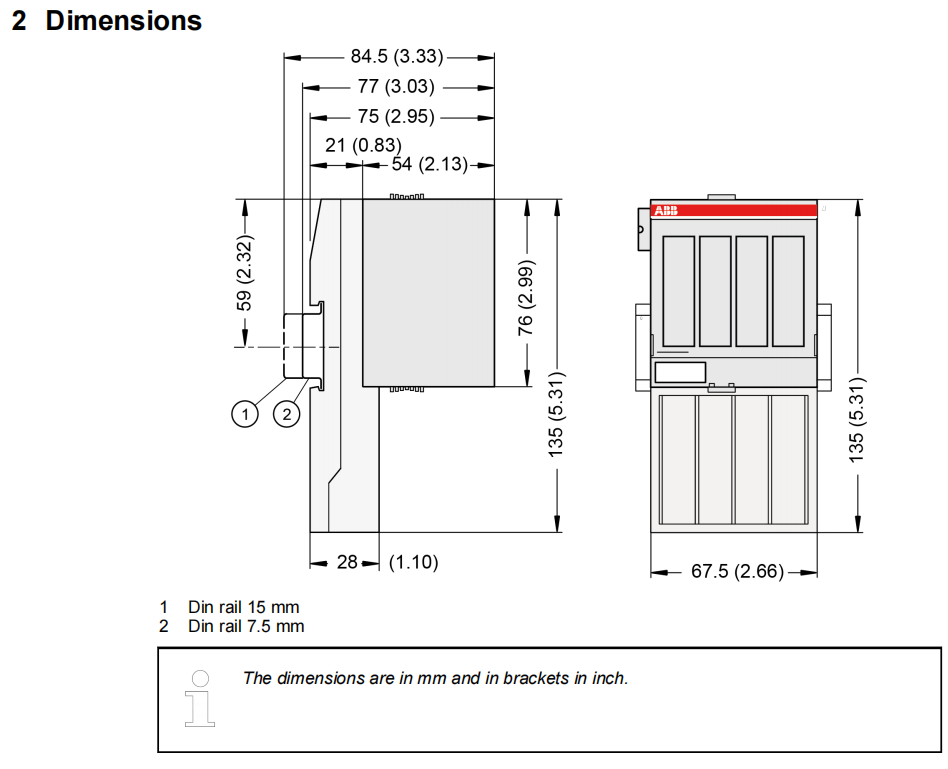

| البعد |
14*7*8 سم |
| وزن |
0.2 كجم |
نظرة عامة على المنتج
DC523 عبارة عن وحدة هجينة للإدخال / الإخراج الرقمي عالية الكثافة ومرنة تم تصميمها بواسطة ABB لسلسلة PLC المعيارية من سلسلة AC 500. يدمج 1SAP240500R0001 24 قناة ترانزستور مستقلة ضمن عرض وحدة الإدخال/الإخراج القياسية. يمكن تكوين كل قناة بواسطة البرنامج إما كمدخل رقمي أو مخرج رقمي، مما يعزز بشكل كبير مرونة الوحدة والقدرة على التكيف مع التطبيقات.
تعتمد هذه الوحدة تقنية الأسلاك "السلك الواحد"، وهي طريقة توصيل الأسلاك الفريدة والفعالة لشركة ABB. بالمقارنة مع "السلكين" التقليديين، فإن تصميم "السلك الواحد" يركز الإمكانات المرجعية المشتركة لجميع القنوات على عدد قليل من المحطات المخصصة في الوحدة، وبالتالي يقلل بشكل كبير من عدد الكتل الطرفية المطلوبة وعبء عمل الأسلاك داخل الخزانة. تم تصميم DC523 خصيصًا لأنظمة التحكم بجهد 24 فولت تيار مستمر. يمكن لكل قناة إخراج أن تقود تيار حمل أقصى يبلغ 0.5 أمبير. إنها مناسبة للتحكم في أحمال التيار المستمر الصناعية الشائعة مثل المرحلات وصمامات الملف اللولبي الصغيرة وأضواء المؤشر. وفي الوقت نفسه، يمكنه جمع الإشارات الرقمية بجهد 24 فولت تيار مستمر بشكل موثوق من أجهزة مثل مفاتيح القرب والأزرار ومفاتيح الحد.
الميزات الوظيفية للمنتج
إدخال/إخراج هجين قابل للتكوين بواسطة البرنامج
تتيح المرونة غير المسبوقة لجهاز 1SAP240500R0001 إمكانية دمج 24 قناة بحرية في مشروع واحد، مثل 16 مدخلاً + 8 مخرجات، أو جميع الـ 24 كمدخلات أو مخرجات. وتعني هذه المرونة أن المهندسين يمكنهم ضبط تخصيص الإدخال/الإخراج وفقًا للاحتياجات الفعلية في المرحلة اللاحقة من المشروع أو حتى في الموقع، دون استبدال الأجهزة، مما يؤدي إلى تحسين الكفاءة الهندسية بشكل كبير وتقليل تكاليف قطع الغيار.
1- تكنولوجيا الأسلاك
يعد تبسيط الأسلاك الثورية الميزة الأبرز في DC523. قد تتطلب وحدة DI/DO التقليدية ذات 24 قناة أكثر من 50 كتلة طرفية. ومن خلال تجميع مصادر الطاقة الإيجابية والسلبية لجميع القنوات في أربع أطراف على التوالي، تم تقليل عدد أطراف الأسلاك بأكثر من النصف.
يعني عدد أقل من المحطات الطرفية كتلًا طرفية أصغر، وكابلات أقصر، ووقتًا أقل للأسلاك، مما يقلل بشكل مباشر من تكاليف المواد والعمالة. وفي الوقت نفسه، كلما قل عدد نقاط الاتصال، قل احتمال حدوث الأخطاء، مما يعزز موثوقية النظام.
تصفية المدخلات القابلة للتكوين
يتمتع 1SAP240500R0001 بقدرة قوية على مقاومة التداخل. مع تأخير إدخال نموذجي يبلغ 8 مللي ثانية، والذي يمكنه تصفية الإشارات الكاذبة الناتجة عن اهتزاز الاتصال الميكانيكي أو الضوضاء الكهربائية بشكل فعال، مما يضمن استقرار وموثوقية إشارة الإدخال. بالنسبة لإشارات النبض عالية السرعة، يمكن تعديل وقت التأخير إلى الحد الأدنى لضمان سرعة الاستجابة.
مقارنة المنتجات المماثلة
| البعد |
DC523 |
DC522 |
DC532 |
وحدة DI/DO عالمية 24 فولت |
| نوع الإدخال/الإخراج |
هجين |
يفعل |
دي |
عادةً ما يكون DI أو DO ثابتًا |
| كثافة القناة |
24 قناة/وحدة |
32 قناة/وحدة |
32 قناة/وحدة |
عادة 16 أو 32 قناة |
| طريقة الأسلاك |
1-سلك |
1-سلك |
2-سلك |
معظمها سلكين |
| المزايا الرئيسية |
مرونة مطلقة + أسلاك مبسطة |
كثافة إخراج عالية جدًا + أسلاك مبسطة |
كثافة مدخلات عالية |
بشكل عام، قد يكون السعر أقل |
| تطبيقات نموذجية |
التطبيقات التي تكون فيها أنواع نقاط الإدخال/الإخراج غير مؤكدة أو مختلطة |
التحكم في الإخراج النقي، مثل مصفوفات ضوء المؤشر |
الحصول على إشارة نقية، مثل صفائف الاستشعار |
التقييس والتطبيق على نطاق واسع |
