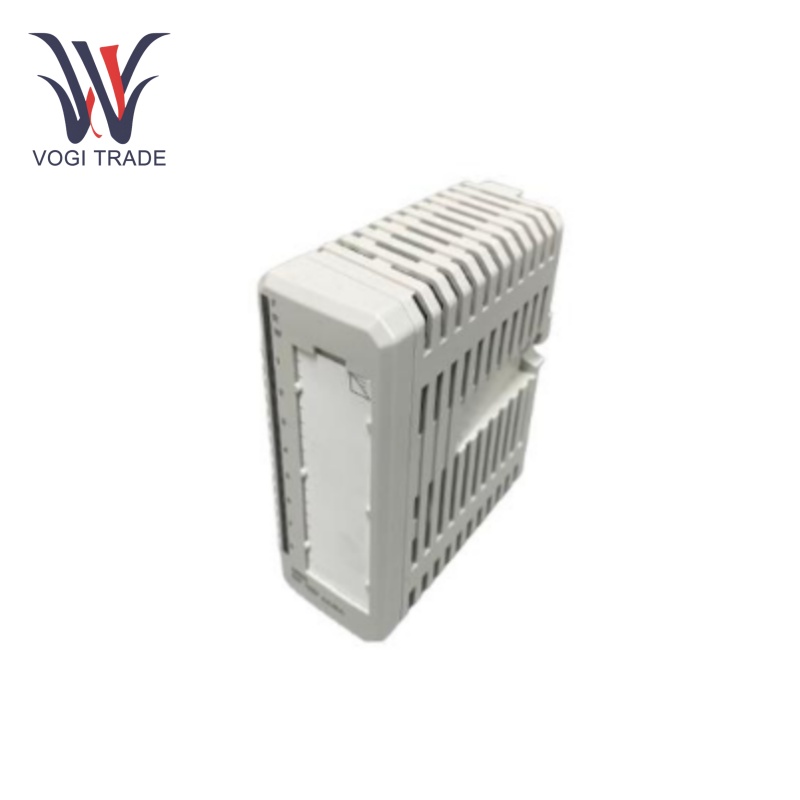

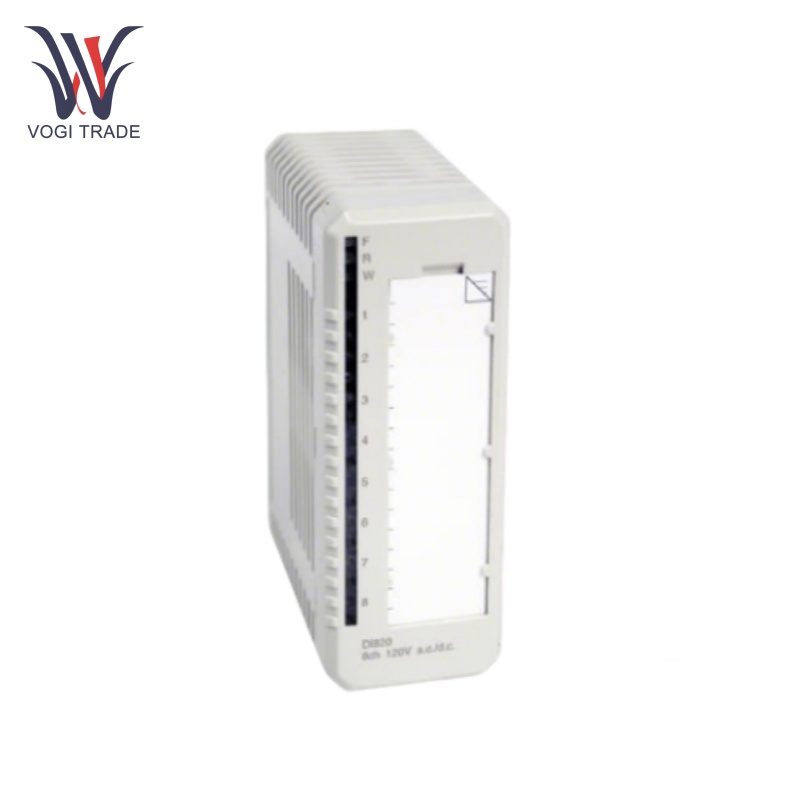

العلامة التجارية: ABBالوصف: الإدخال الرقمي 120V A.C. 8 الفصلالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنABB DI820 هي وحدة إدخال رقمية لسلسلة I/O S800 ، مصممة لاكتساب الإشارات الرقمية عالية الجهد في الأتمتة الصناعية. يحتوي على 8 قنوات إدخال معزولة ويدعم إشارات AC 77–130V و DC 75-145V.
| تصنيع |
ABB |
| رقم النموذج |
DI820 |
| رقم الطلب |
3BSE008512R1 |
| كتالوج |
800 |
| بلد المنشأ |
السويد |
| رمز HS |
7326909000 |
| البعد |
18 سم*18 سم*12 سم |
| بُعد التعبئة |
20cm*20cm*14m |
| وزن |
2 كجم |
المعلمات التشغيل
تبديد السلطة: عادة 2.8 دبليو.
أوقات التصفية:أوقات التصفية قابلة للاختيار ويمكن ضبطها على 2 أو 4 أو 8 أو 16 مللي ثانية.
الاستهلاك الحالي:+5V وحدة النقل تستهلك 50 مللي أمبير ، في حين أن +24 فولت ناقل النملة و +24V خارجي لها 0 استهلاك الحالي.
درجة حرارة التشغيل: من 0 إلى +55 درجة مئوية
قنوات الإدخال:8 قنوات الإدخال الرقمية.
نطاق جهد إدخال AC:77 إلى 130 فولت ، مع تيار إدخال 10 مللي أمبير في 120 فولت تيار متردد.
نطاق إدخال DC:75 إلى 145 فولت ، مع تيار إدخال 2.8 مللي أمبير في 110 فولت العاصمة.
مقاومة المدخلات:12 kΩ لإدخال التيار المتردد و 39 kΩ لإدخال DC.
نطاق تردد الإدخال:47 - 63 هرتز.
إشراف الجهد: يمكن أن تعمل القنتان 1 و 8 كمدخلات إشراف الجهد للقنوات 2-4 و 5-7 على التوالي.
ميزات المنتج
قابلية التوسع: ما يصل إلى 8 وحدات ABB DI820 في اتصال واحد. يحزم هذا التخطيط عالي الكثافة المزيد من المدخلات في وحدة صغيرة ، مع الحفاظ على العقارات في خزائن التحكم.
لكل قناة عزل:كل من القنوات 8 معزولة بشكل فردي. هذا يساعد على منع الحديث المتبادل من قناة إلى أخرى ، مما يجعل إشارات الإدخال أقل موثوقية ، لأن الإشارات التي يتم تغذيتها إلى قناة لن تؤثر على القنوات الأخرى. يساعد ABB DI820 أيضًا في تجنب الحديث المتقاطع والدوائر القصيرة بين مصادر الإدخال المختلفة.
الإشراف على القناة: يمكن استخدام القناة 1 كقنوات إدخال الإشراف على القناة 2 - 4 ويمكن استخدام القناة 8 كمدخلات للإشراف على القناة للقنوات 5 - 7. يتم تنشيط مدخلات الخطأ وإضاءة LED التحذير إذا فقدت الفولتية المتصلة بالقناة 1 أو 8. تعتبر هذه الميزة أمرًا بالغ الأهمية لاكتشاف فشل الطاقة أو ظروف الجهد غير الطبيعية في طاقة إدخال الحقل ، مما يضمن سلامة إشارات الإدخال.
مؤشرات حالة الإدخال: كل قناة لها مؤشرات مؤشرات مؤشرات. يشار إلى الحالة النشطة لكل إدخال من خلال الصمام الثنائي الذي ينبعث منه الضوء للمشغلين والفنيين لتفسير حالة الإدخال بسرعة. هذا يجعل تصحيح الأخطاء والمراقبة أسهل.
مرشح إشارةg: الوحدة النمطية قادرة على التصفية. يمكن ضبط أوقات التصفية الرقمية كما وصفنا سابقًا ، بينما يوفر المرشح التناظري تقليل الضوضاء ويضمن إشارات الإدخال المستقرة. في البيئات الصناعية التي يمكن أن تكون فيها الضوضاء الكهربائية مشكلة حقيقية ، هذا أمر بالغ الأهمية.
اكتساب الإشارة الرقمية: يلتقط ABB DI820 الإشارات الرقمية من الأجهزة الميدانية ، ونقل حالتها إلى نظام الأتمتة للمعالجة.
تثبيت
تصاعد: تم تصميم ABB DI820 للتثبيت السريع والسهل. يمكن تثبيتها على سكة DIN القياسية ، وهو إطار تصاعد موحد يستخدم عمومًا لتصاعد قواطع الدوائر ومعدات التحكم الصناعية داخل رفوف المعدات.
اتصال: يستخدم ABB DI820 واجهة صناعية قياسية للاتصال. عند توصيل الوحدة النمطية ، تأكد من أن الأسلاك يتم بشكل صحيح وفقًا لمخطط الأسلاك. اختيار وتثبيت كابلات الأسلاك أمر مهم للحفاظ على سلامة الإشارة. تأكد من استخدام نوع الكابل المناسب ، مع الأخذ في الاعتبار عوامل مثل تصنيف الجهد ، ومقاومة ، ومتطلبات التدريع.
التأريض: ضمان التأريض المناسب للوحدة. يساعد التأريض على حماية الوحدة النمطية من الطغام الكهربائي ويقلل من التداخل الكهرومغناطيسي.
نطاق التطبيق
مراقبة الأجهزة الميدانية عالية الجهد: التقاط ونقل حالة الأجهزة التي تعمل داخل نطاق الجهد للوحدة إلى وحدات التحكم المركزية.
أنظمة السلامة:تنفيذ متشابك السلامة وأنظمة إغلاق الطوارئ حيث يكون مراقبة المدخلات الرقمية عالية الجهد موثوقة أمرًا بالغ الأهمية.
أتمتة العملية: التكامل مع وحدات I/O الأخرى S800 لإنشاء حلول أتمتة شاملة.
استكشاف الأخطاء وإصلاحها
مؤشرات LED: استخدم مصابيح LED لحالة الإدخال على كل قناة لاستكشاف الأخطاء وإصلاحها السريعة.
سجلات الخطأ: تحليل سجلات أخطاء النظام وتاريخ التشخيص لتحديد الفشل واستكشاف الأخطاء وإصلاحها.
تنبيهات الإشراف على الجهد:راقب مصابيح تحذيرات تحذير الإشراف على الجهد للكشف عن فقدان الجهد.
