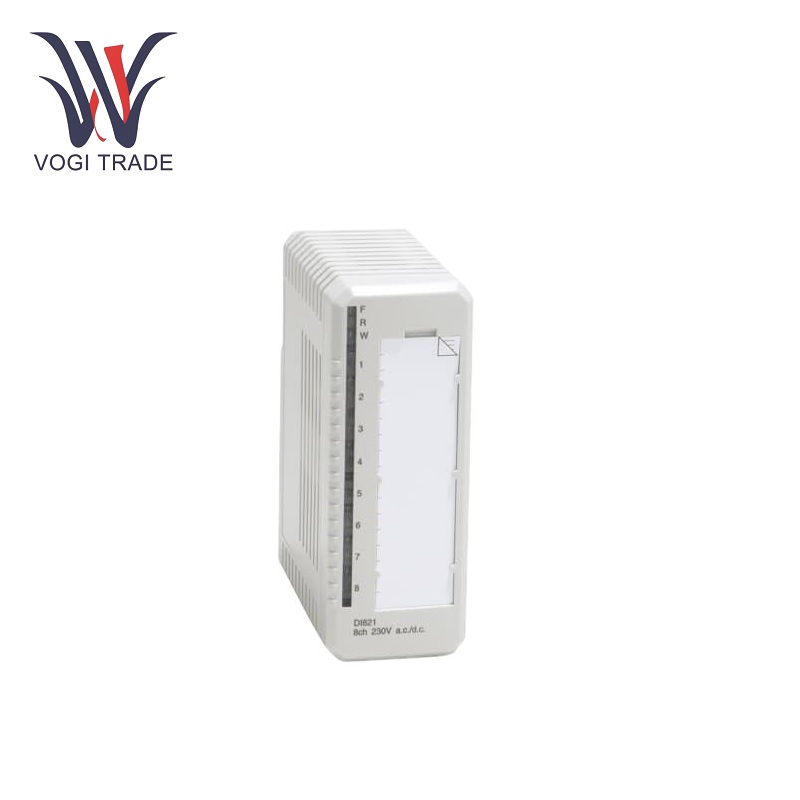

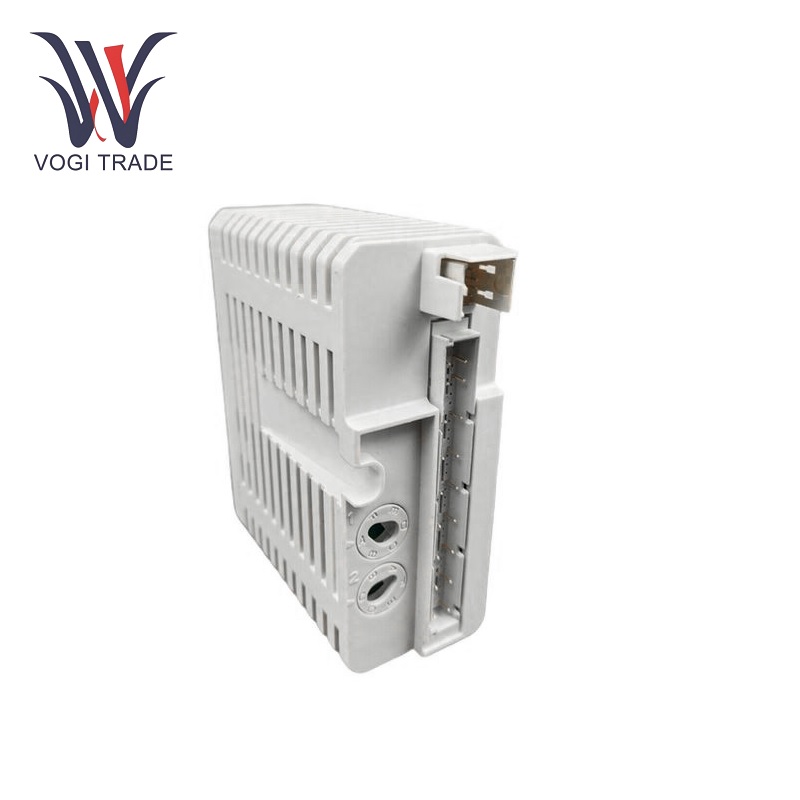

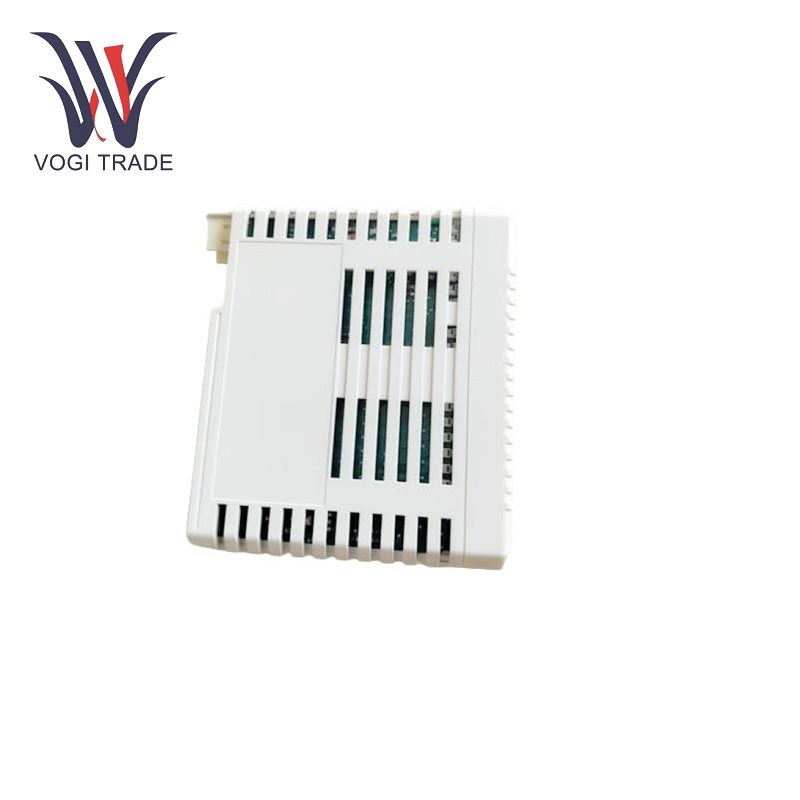

ايه بي بي DI821

معلمات التشغيل

القنوات والجهد:ABB DI821 عبارة عن وحدة إدخال رقمية ذات 8 قنوات، 230 فولت تيار متردد/تيار مستمر. نطاق جهد الإدخال هو 164 فولت إلى 264 فولت (تيار متردد)، وتيار الإدخال هو 11 مللي أمبير (230 فولت تيار متردد). نطاق جهد تيار مستمر للإدخال هو 175 ~ 275 فولت، وتيار الإدخال هو 1.6 مللي أمبير عند 220 فولت تيار مستمر.

مقاومة الإدخال:مقاومة دخل التيار المتردد هي 21 كيلو أوم، ومقاومة دخل التيار المستمر هي 134 كيلو أوم.

عزل:يتم عزل المدخلات عن طريق المعاملة للحصول على موثوقية عالية ومناعة ضد الضوضاء.

وقت التصفية الرقمية:2 أو 4 أو 8 أو 16 مللي ثانية (قابلة للتحديد)

نطاق تردد الإدخال:يتراوح نطاق تردد الإدخال بين 47 و63 هرتز.

شخص:يمكن لوحدة MTU أن تحد من طاقة المستشعر الحالية.

الحد الأقصى لطول كابل المجال:200 م (219 ياردة)/100 بيكو فاراد/م (تيار متردد)؛ 600 م (656 ياردة) (تيار مستمر).

تصنيف العزلالجهد الكهربائي وجهد اختبار العزل الكهربائي:جهد العزل المقدر هو 250 فولت، جهد اختبار العزل الكهربائي هو 2000 فولت تيار متردد.

تبديد الطاقة:تبديد الطاقة الاسمي هو 2.8 واط.

درجة حرارة التشغيل:0 إلى +55 درجة مئوية؛ درجة حرارة التخزين: -40 إلى +70 درجة مئوية؛ الرطوبة النسبية: من 5 إلى 95% غير متكثفة.

ميزات المنتج

مدخل 8 قنوات 120 فولت تيار متردد/تيار مستمر:يسمح ABB DI821 بمعالجة إشارات الإدخال الرقمية المتعددة في وقت واحد.

العزلة بين iالقنوات الفردية:تتمتع جميع قنوات الإدخال بعزلة كبيرة عن بعضها البعض للقضاء على أي تداخل قد يحدث بين القنوات وتوفير إشارات إدخال دقيقة وموثوقة.

مراقبة الجهد:يمكن استخدام S1 كمدخل لمراقبة الجهد لـ S2 S4، ويمكن استخدام S8 كمدخل لمراقبة الجهد لـ S5 S7. عندما يختفي الجهد الكهربي على القناة 1 أو 8، يتم تنشيط إدخال الخطأ ويومض مؤشر LED التحذيري. يمكن قراءة إشارة الخطأ من ناقل الوحدة.

مؤشر حالة الإدخال:تحتوي كل قناة إدخال على مؤشر LED لحالة الإدخال، والذي يمكنه التحقق بصريًا من حالة الإدخال.

تصفية الإشارة: يحتوي السيليكون نفسه على مرشح تناظري (زمن الاستجابة 6 مللي ثانية) يمكنه التخلص من الضوضاء أو التداخل على إشارة الإدخال لتحسين جودة الإشارة.

نطاق التطبيق

تصنيع:يتم استخدام ABB DI821 لمراقبة حالة أجهزة الاستشعار والمفاتيح وأجهزة الإدخال الرقمية الأخرى المستخدمة في خط الإنتاج، مثل الكشف عن قطع العمل ووضع المشغل وحالة جهاز الأمان.

التحكم في العملية:في تطبيقات التحكم في العمليات، يمكن لـ ABB DI821 مراقبة معلمات العملية مثل درجة الحرارة والضغط ومفتاح التدفق وما إلى ذلك، وتوفير إشارات الإدخال لنظام التحكم لضمان أن العملية تعمل بشكل صحيح.

توليد وتوزيع الطاقة:يمكن استخدام ABB DI821 لمراقبة حالة المعدات الكهربائية مثل قواطع الدائرة والمرحلات في محطات توليد الطاقة والمحطات الفرعية، وتحقيق المراقبة والتحكم عن بعد في أنظمة الطاقة.

بناء الإدارة الذكية للأتمتة:في أنظمة التشغيل الآلي للمباني، يمكن استخدامه لمراقبة حالة المعدات مثل الأبواب والنوافذ والإضاءة وما إلى ذلك، لتحقيق التحكم الذكي في المباني.
