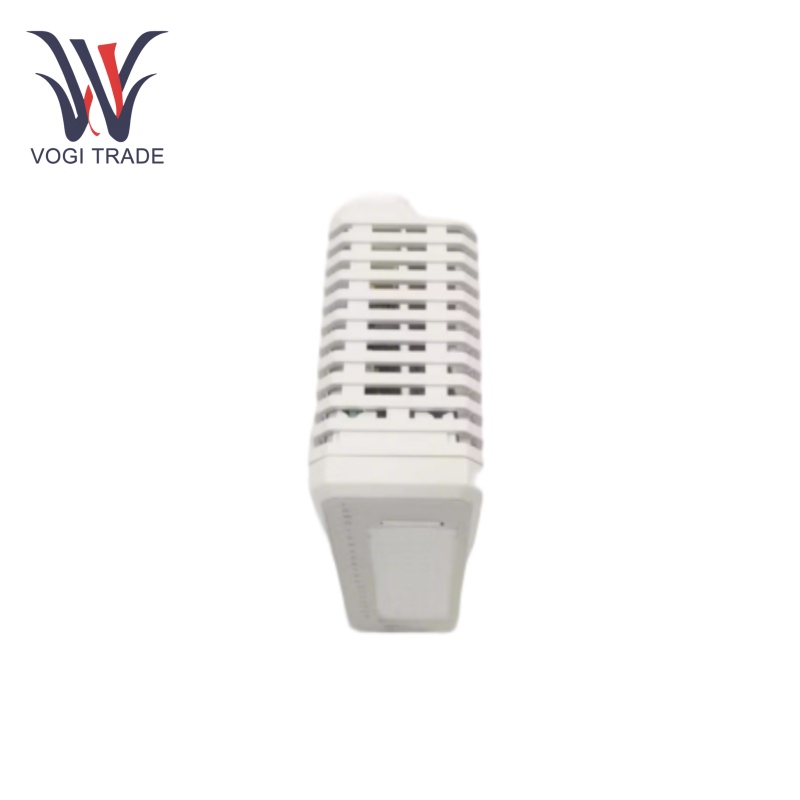

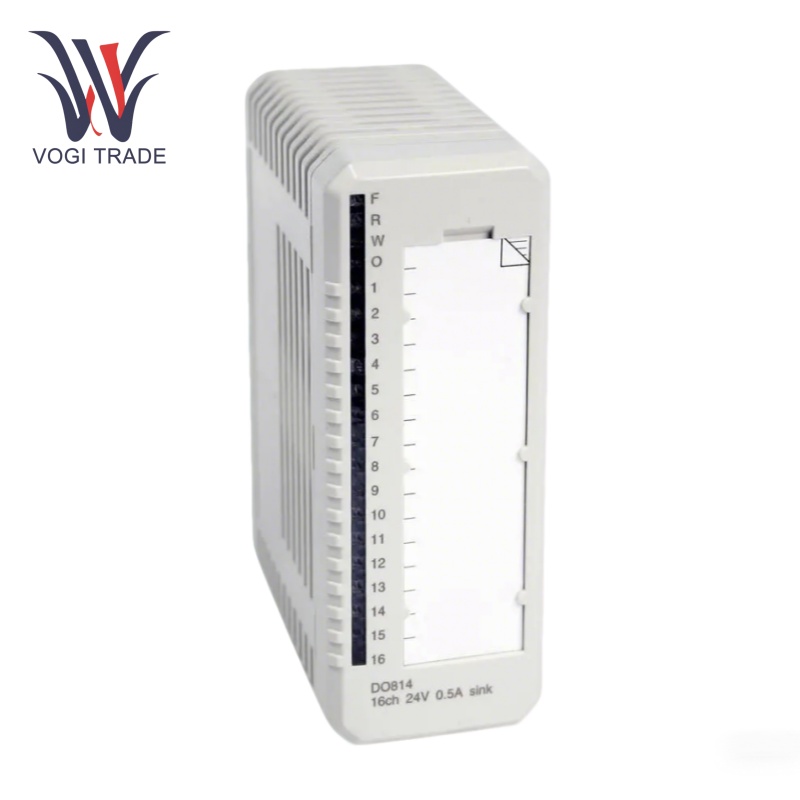

العلامة التجارية: ABBالوصف: وحدة الإخراج الرقميالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنيوفر ABB DO814 حماية قصيرة الدائرة والتجمع لكل قناة الإخراج ومصابيح مؤشرات حالة الإخراج. عندما يختفي الجهد ، فإن إدخال الإشراف على الجهد يولد إشارات الخطأ ، والتي يمكن قراءتها عبر ناقل الوحدة النمطية.
تصنيع |
ABB |
رقم النموذج |
DO814 |
رقم الطلب |
BUR001455R1 |
كتالوج |
800 |
بلد المنشأ |
السويد |
رمز HS |
7326909000 |
البعد |
18 سم*18 سم*12 سم |
بُعد التعبئة |
20cm*20cm*14m |
وزن |
2 كجم |
المعلمة الفنية
مواصفات الإشارة:24 في العاصمة.
السعة الحالية: 0.5 أ
عدد القنوات:16 - القناة الرقمية الإخراج ، مقسمة إلى مجموعتين معزولين ، مع 8 قنوات الإخراج وإدخال إشراف الجهد 1 في كل مجموعة.
جهد العزل المقنن:50 ضد
جهد اختبار العزل الكهربائي:500 ف و.
تبديد السلطة:2.1 دبليو.
الاستهلاك الحالي:80 مللي أمبير ل +5 V ناقل النمط.
درجة حرارة التشغيل:0 - +55 درجة مئوية.
درجة حرارة التخزين:- 40 - +70 درجة مئوية.
فئة الحماية:IP20.
واجهة الاتصال:يمكن استخدامه مع MTUs مثل TU810 أو TU812 أو TU814 أو TU830 أو TU833 أو TU838.
الخصائص الوظيفية
حماية الإخراج:كل قناة إخراج مع حماية الدائرة القصيرة ، وحماية الجهد الزائد ، وحماية درجة الحرارة الزائدة. يمكن لـ ABB DO814 حماية الوحدة النمطية والمعدات الخارجية من التلف.
العزلة البصرية: :يمكن أن تستفيد العزلة البصرية لـ ABB DO814 من الحاجز المرتفع البصري ، بحيث يتم عزل دائرة نظام الحقل والتحكم والتداخل من بيئة الحقل بشكل فعال.
مراقبة حالة الإخراج:كل قناة إخراج من ABB DO814 لديها مؤشر مؤشر حالة الإخراج ، والذي يمكن أن يعرض بشكل حدسي حالة العمل لكل قناة.
عملية الإشراف على الجهد:مدخلات للإشراف على جهد العملية (واحد لكل مجموعة من قنوات الإخراج). سيؤدي ذلك إلى إنشاء إشارة خطأ في القناة يمكن قراءتها عبر ناقل الوحدة ، إذا فقدنا هذا الجهد.
مجالات التطبيق
التحكم في العملية الصناعية:يستخدم ABB DO814 أيضًا في أنظمة التحكم في العمليات الصناعية ، بما في ذلك السيطرة على الصمامات والمضخات والمحركات في الصناعات الكيميائية والبترولية وغيرها من الصناعات. إنه قادر على التحكم بدقة في حالة إيقاف التشغيل وحالة تشغيل هذه الأجهزة من أجل ضمان التشغيل المستقر لعملية الإنتاج بأكملها.
معدات أتمتة المصنع:في خط إنتاج أتمتة المصنع ، يمكن استخدام ABB DO814 للتحكم في الناقل وذراع الروبوت وصمامات الملف اللولبي وغيرها من المعدات ، إدراك معدات الإنتاج الدقيقة والتشغيل المنسق ، وتحسين كفاءة الإنتاج وجودة المنتج.
أنظمة إدارة المباني:يمكن أيضًا تطبيق ABB DO814 على أنظمة إدارة المباني لتحقيق وظائف مثل التحكم في فتح الأبواب/النافذة وإغلاقها ، وتشغيل نظام تكييف الهواء ، وضوء المصعد وغيرها من المعدات ، مما يساعد على تحسين مستوى الإدارة الذكية وتوفير الطاقة للمباني.
