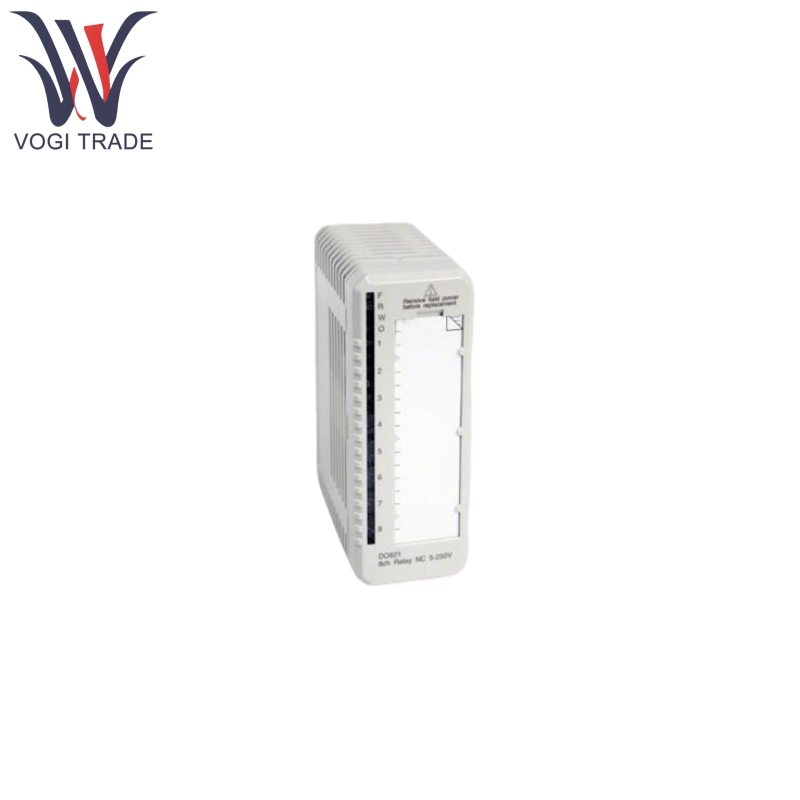

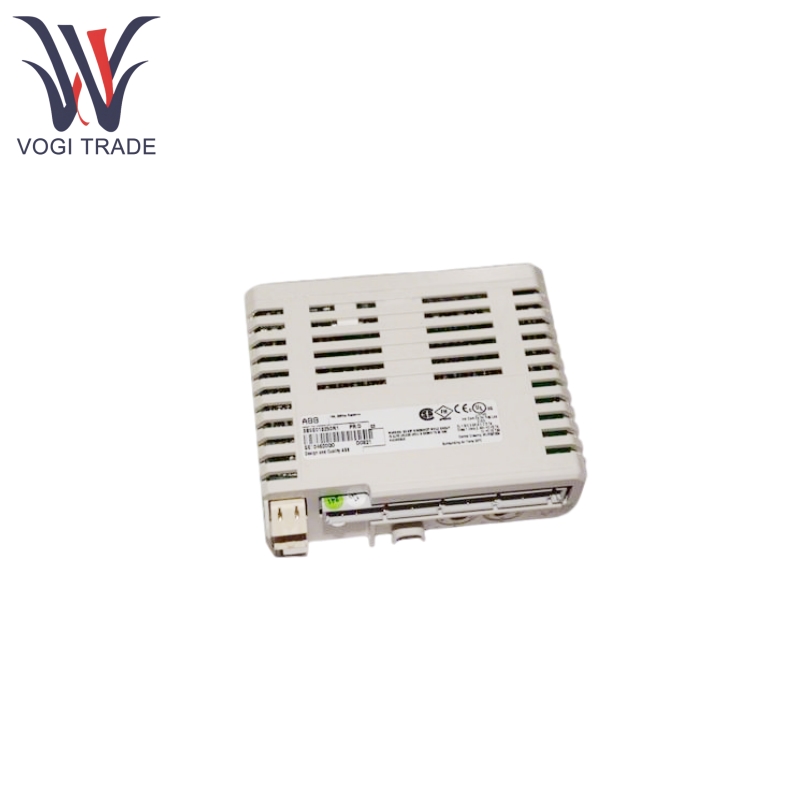

العلامة التجارية: ABBالوصف: وحدة الإخراج الرقميالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنABB DO821 3BSE013250R1 هي وحدة إخراج 230V AC/DC ذات 8 قنوات (مغلقة عادة ، NC) مناسبة لـ S800 i/O. الحد الأقصى لجهد الناتج هو 250 فولت AC ، والحد الأقصى لتيار الناتج المستمر هو 3A. يتم عزل جميع المخرجات بشكل فردي ، وتتألف كل قناة إخراج من حاجز عزل بصري ، ومؤشر مؤشر حالة الإخراج ، وسائق الترحيل ، والترحيل ، ومكونات حماية EMC.
| تصنيع |
ABB |
| رقم النموذج |
DO821 |
| رقم الطلب |
3BSE013250R1 |
| كتالوج |
S800 I/O. |
| بلد المنشأ |
سويسرا |
| رمز HS |
8543709990 |
| البعد |
12*10*4cm |
| وزن |
0.2 كجم |
ميزات المنتج
يتميز ABB DO821 3BSE013250R1 بتتابع 230V AC/DC القنوات المغلقة عادة (NC) ، مع عزل جميع القنوات الثمانية.
ABB DO821 3BSE013250R1 يتضمن مؤشرات حالة الإخراج لعرض حالة الإخراج.
مجهزة بوظائف OSP ، يمكن لـ ABB DO821 تعيين الإخراج على حالة محددة مسبقًا عند اكتشاف خطأ.
يحتوي ABB DO821 3BSE013250R1 على مؤشرات LED للوحة الأمامية ، بما في ذلك F (خطأ) ، R (RENG) ، W (تحذير) ، O (SP) ، ومؤشرات الحالة للقنوات 1-8.
يحتوي ABB DO821 3BSE013250R1 على وظيفة مراقبة محول طاقة التتابع 24/12V ، مما يوفر مؤشرات حالة المراقبة لأخطاء الوحدة النمطية ، تحذيرات الوحدة النمطية ، أخطاء القناة ، وأكثر من ذلك.
المنتج باستخدام المبدأ
ABB DO821 3BSE013250R1 تتلقى وحدة الإخراج الرقمي إشارات التحكم عبر MODULEBUS. يتم عزل كل قناة إخراج كهربائيًا عن أجزاء أخرى من خلال حواجز العزل البصرية لضمان سلامة النظام. يقوم برنامج تشغيل التتابع بتنشيط الترحيل بناءً على إشارات التحكم ، وبالتالي التحكم في حالة تشغيل/إيقاف الأجهزة الخارجية.
عرض مؤشر حالة الإخراج تعرض الحالة التشغيلية في الوقت الفعلي لكل قناة. عند اكتشاف خطأ ، تقوم دالة OSP بتعيين الإخراج على حالة محددة مسبقًا ، ويضيء LED التحذير. يمكن قراءة إشارة الخطأ عبر ModuleBus ، ويمكن للمستخدمين تمكين أو تعطيل وظيفة مراقبة جهد طاقة الترحيل من خلال المعلمات.
معلمة المنتج
فيما يلي ABB DO821 3BSE013250R1 تفاصيل وحدة الإخراج الرقمي.
مواصفات الإشارة: 230V AC/DC (5-250V AC/DC) ، 3A
العزلة: معزولة بشكل فردي بين القنوات ومن الدائرة الشائعة
الحد الحالي: يمكن أن يكون حاليًا محدودًا بواسطة MTU
الحد الأقصى لطول كابل الحقل: 600 متر (656 ياردة)
جهد العزل المقنن: 250 فولت
جهد اختبار العزل الكهربائي: 2000 فولت تيار متردد
تبديد السلطة: TYP. 2.9W
الاستهلاك الحالي:
+5V modulebus: 60ma
+24V ModuleBus: 140ma
+24V خارجي: 0
متطلبات البيئة:
درجة حرارة التشغيل: من 0 إلى +55 درجة مئوية (+32 إلى +131 درجة فهرنهايت) ، يتم إصدار الموافقات من +5 إلى +55 درجة مئوية
درجة حرارة التخزين: -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت)
درجة التلوث: الدرجة 2 ، IEC 60664-1
حماية التآكل: ISA-S71.04: G3
الرطوبة النسبية: من 5 إلى 95 ٪
درجة الحرارة المحيطة القصوى: 55 درجة مئوية (131 درجة فهرنهايت) ، للتصاعد الرأسي في MTU مضغوط 40 درجة مئوية (104 درجة فهرنهايت)
فئة الحماية: IP20 وفقًا لـ IEC 60529
ظروف التشغيل الميكانيكية: IEC/EN 61131-2
EMC: EN 61000-6-4 ، و 61000-6-2
فئات الجهد الزائد: IEC/EN 60664-1 ، و 50178
فئة المعدات: الفصل الأول وفقًا لـ IEC 61140 ، (محمي الأرض)
