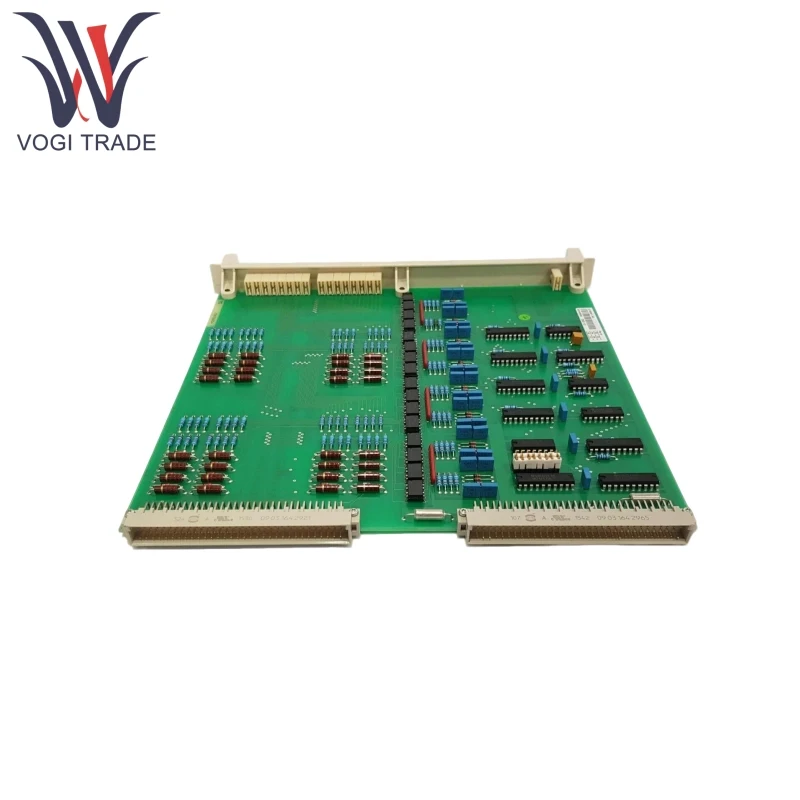

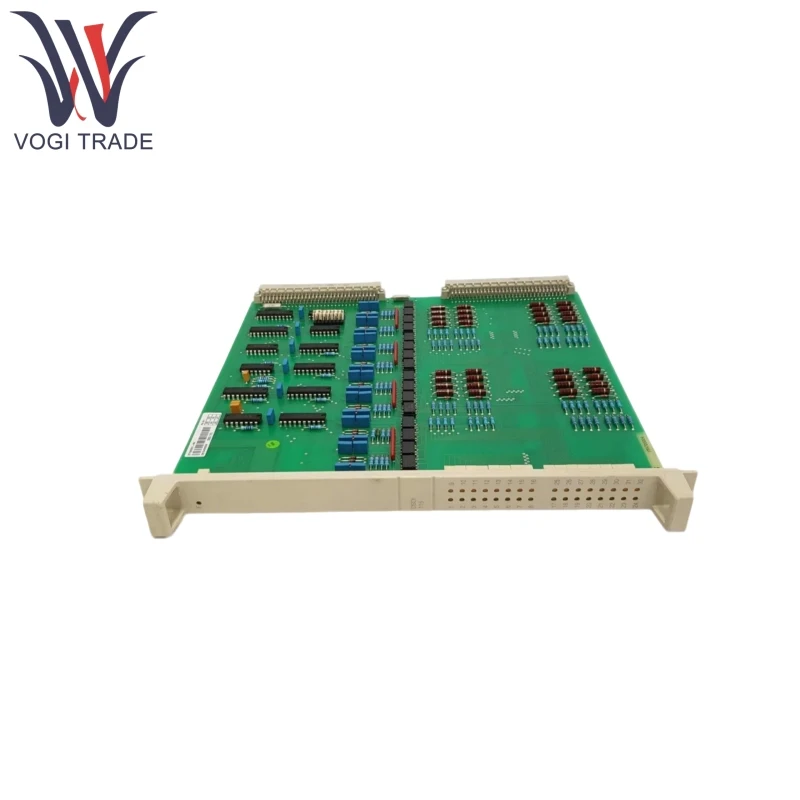

العلامة التجارية: ABBالوصف: وحدة الإدخال الرقمية نقطةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيتم استخدام ABB DSDI115 57160001-NV لجمع إشارات التبديل من الأجهزة الخارجية وتحويلها إلى إشارات رقمية للمعالجة بواسطة نظام التحكم. وهو يدعم المدخلات المتوازية متعددة القنوات بدقة عالية وموثوقية عالية وقدرة مضادة للتداخل ، وهي مناسبة للبيئات الصناعية القاسية.
| تصنيع |
ABB |
| رقم النموذج |
DSDI115 |
| رقم الطلب |
57160001-NV |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8538900000 |
| البعد |
26*26*6cm |
| وزن |
0.4 كجم |
ميزات المنتج
يدعم ABB DSDI115 57160001-NV 32 قناة إدخال رقمية مستقلة لمراقبة حالة الأجهزة المتعددة في وقت واحد.
يدعم ABB DSDI115 57160001-NV جهات الاتصال الجافة (جهات الاتصال السلبية) والاتصالات الرطبة (الإشارات النشطة) ، مثل المفاتيح الميكانيكية ، جهات اتصال التتابع ، أجهزة استشعار كهروضوئية وما إلى ذلك.
يستخدم ABB DSDI115 57160001-NV العزلة الإلكترونية البصرية بين قنوات الإدخال والنظام ، مع جهد عزل نموذجي لـ DC 1500V ، لمنع التداخل الخارجي بشكل فعال وتلف الزيادة.
تم تجهيز ABB DSDI115 57160001-NV بمؤشرات الحالة (LEDs) لإظهار حالة القناة في الوقت الفعلي أو انقطاع التيار الكهربائي أو خلل الاتصال.
يقوم ABB DSDI115 57160001-NV بتعيين معلمات مثل نوع الإدخال (مفتوح/مغلق عادةً) ، وتصفية وقت (للتخلص من تهزئة الإشارة) من خلال مفاتيح البرمجيات أو الغمس.
يدعم ABB DSDI115 57160001-NV مجموعة متنوعة من بروتوكولات الاتصالات الصناعية (Profibus DP ، Modbus ، وما إلى ذلك) ويمكن دمجها بسلاسة مع أنظمة التحكم ذات المستوى الأعلى.
المنتج باستخدام المبدأ
ABB DSDI115 57160001-NV يعزل إشارة الدخل الخارجية من الدوائر الداخلية عبر ضوئي. عندما يتم إغلاق التلامس الخارجي أو يتغير مستوى الإشارة ، تقوم الثنائي الضوئي بإجراء وتحفيز الدائرة الداخلية لتحويلها إلى إشارة رقمية (0 أو 1). العملية المحددة هي كما يلي:
اكتساب الإشارة: حالة الأجهزة الخارجية (مثل الأزرار) هي الإدخال عبر جهات الاتصال الجافة/الرطبة.
العزلة البصرية: يحول الضوئية الإشارة الخارجية إلى إشارة بصرية لتجنب التداخل الكهربائي.
تكييف الإشارة: مرشحات الدوائر الداخلية ، تضخيم ومستوى يحول الإشارة.
الإخراج الرقمي: يتم نقل الإشارات المعالجة إلى وحدة التحكم عبر ناقل الطائرة الخلفية لتشغيل المنطق.
معلمة المنتج
التفاصيل التالية هي وحدة الإدخال الرقمية ABB DSDI115 57160001-NV.
جهد الإدخال: 24 فولت DC (نموذجي) ، ودعم نطاق واسع من 9-36V DC تزويد الطاقة الزائدة عن الحاجة.
وقت الاستجابة: ≤10ms (نموذجي) ، تلبية متطلبات اكتساب الإشارة عالية السرعة.
خصائص العزل: العزلة الإلكترونية البصرية مع جهد عزل من DC 1500V ، ويتميز بقدرة قوية لمكافحة التداخل.
نوع الإدخال: الاتصال الجاف (السلبي) أو التلامس الرطب (نشط ، مثل إشارة DC 24V).
تيار القناة: الحد الأقصى لتيار الإدخال لكل قناة هو عادة 5-10MA (يرجى الرجوع إلى الدليل للحصول على التفاصيل).
تصنيف الحماية: IP30 (مقاوم للغبار ، حماية ضد التقاط العمودي) ، مناسبة للبيئات الصناعية الداخلية.
