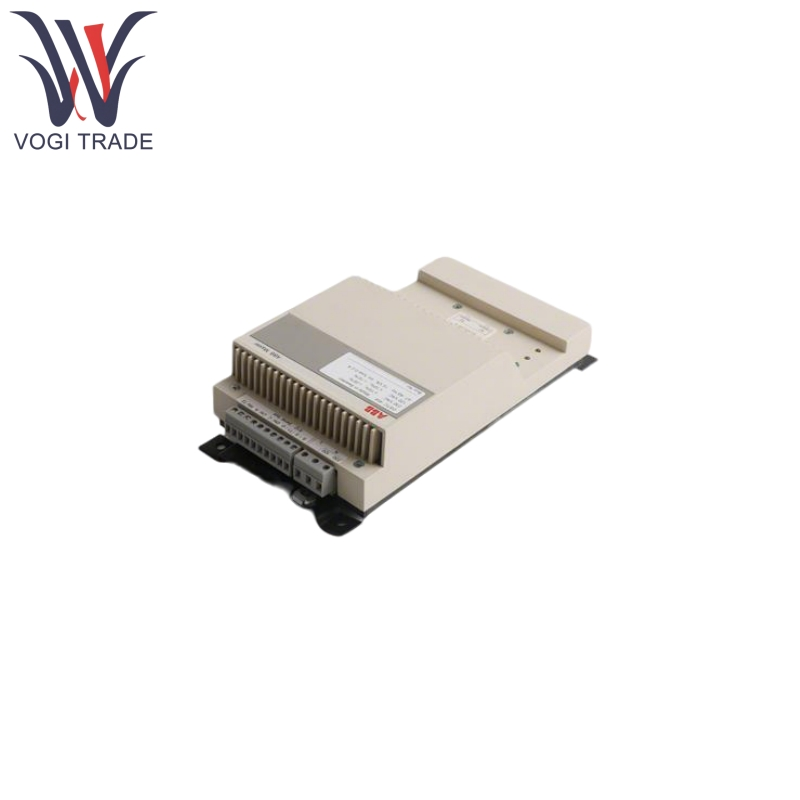

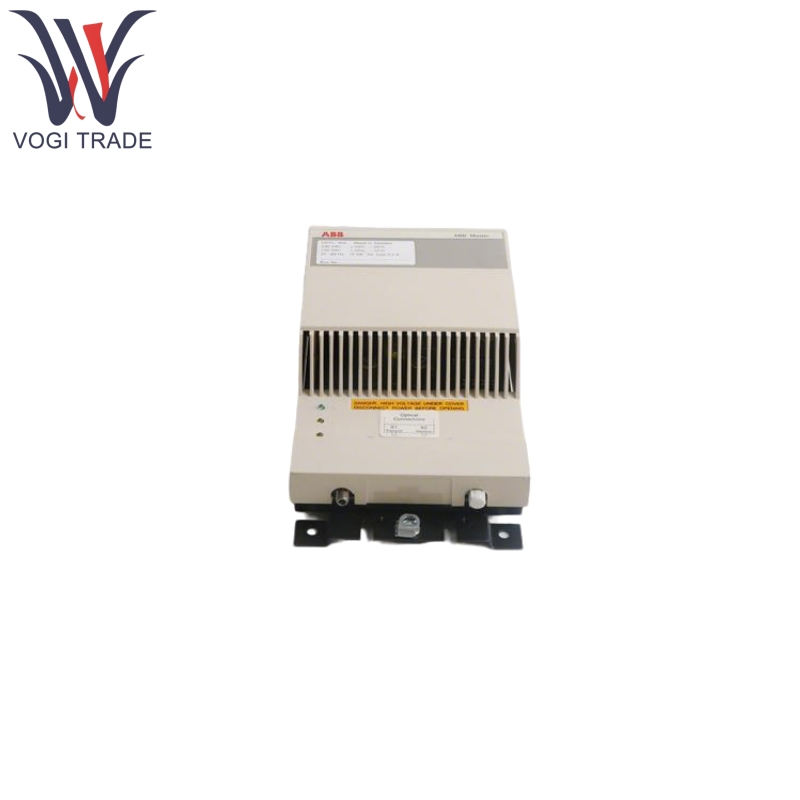

العلامة التجارية: ABBالوصف: مودم LDBالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنABB DSTC 454 5751017-F الوظيفة الأساسية هي تحويل الإشارات الكهربائية PROFIBUS DP/PA إلى إشارات بصرية ، مما يتيح نقل البيانات الصناعية الطويلة والمقاومة للمؤتمرات عبر الألياف الألياف (50/125 أو 62.5) توسع التواصل لمسافات طويلة في البيئات الصناعية القاسية.
| تصنيع |
ABB |
| رقم النموذج |
DSTC 454 |
| رقم الطلب |
5751017-F |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
24*14*6cm |
| وزن |
1 كجم |
وظيفة المنتج
اتصالات الألياف البصرية عالية السرعة:
ABB DSTC 454 5751017-F يدعم بروتوكول PROFIBUS DP/PA بمعدل نقل قدره 2 ميجابت/ثانية ، وتلبية متطلبات التحكم في الوقت الفعلي.
يستخدم ABB DSTC 454 5751017-F موصلات FSMA-1/905 الألياف البصرية ، مع مسافات نقل الألياف البصرية متعددة الأدوار تصل إلى 2 كم ومسافات بصرية للألياف أحادية الوضع قابلة للتمديد إلى 120 كم.
تحويل بروتوكول شفاف:
يعمل ABB DSTC 454 5751017-F كبوابة شفافة لـ Profibus DP و PA ، مما يتيح التحويل بدون خسارة بين الإشارات الكهربائية والبصرية دون الحاجة إلى تكوين خرائط بروتوكول إضافي.
تصميم الموثوقية:
يتميز ABB DSTC 454 5751017 -F بسكن معدني مع تصنيف حماية IP40 ، ومقاومة قوية للتداخل الكهرومغناطيسي ، ومدى درجة حرارة التشغيل من -40 درجة مئوية إلى 75 درجة مئوية.
يدعم ABB DSTC 454 5751017-F (24 فولت DC ± 20 ٪) مدخلات الطاقة الزائدة وحماية الطفرة ، مما يضمن استقرار الشبكات الصناعية.
توسيع التوافق:
يدعم ABB DSTC 454 5751017-F تكاملًا سلسًا مع أنظمة ABB Advant و S400 I/O ، بينما تكون متوافقة أيضًا مع أجهزة Profibus من طرف ثالث من Siemens و Pepperl+Fuchs وغيرها.
المنتج باستخدام المبدأ
يتلقى ABB DSTC 454 5751017-F إشارات كهربائية من Profibus DP/PA وتحولها إلى إشارات بصرية عبر وحدة تحويل إلكترونية بصري ، والتي يتم نقلها على الكابلات البصرية الألياف إلى المودم البعيد.
يتلقى الجهاز البعيد الإشارات البصرية ويحولها مرة أخرى إلى إشارات كهربائية عبر تحويل إلكتروني عكسي ، مما يتيح الاتصال لمسافات طويلة.
وهو يدعم سلسلة Daisy أو Star أو Ring Tluctologies ويمكن أن يكون متتاليًا بالمفاتيح الصناعية لبناء شبكة زائدة عن الحاجة.
يحتوي على بروتوكول متوسطة متوسطة التكرار يمكنه اكتشاف فشل الشبكة تلقائيًا وتبديل مسارات لضمان استمرارية الاتصال.
معدات متوافقة
ABB DSTC 454 5751017-F & Profibus أجهزة
المحطات الرئيسية: Siemens S7-300/400 ، Rockwell Contrologix ، ومحطات Profibus DP الرئيسية الأخرى.
محطات الرقيق: Pepperl+Fuchs ، Turck ، وأجهزة استشعار PROFIBUS PA الأخرى.
ABB DSTC 454 5751017-F والألياف المكونات البصرية
الموصلات: واجهات FSMA-1/905 ، ST/SC/FC المتاحة.
الكابلات: كورنينج ، كابلات الألياف المتعددة/الوضع الواحد.
ABB DSTC 454 5751017-F & Network Equipment
المفاتيح: ABB Industrial IT Series Series Industrial Switches تدعم بروتوكول التكرار MRP.
وحدات الطاقة: ABB DSSR116 24 V DC مزود الطاقة الزائد.
