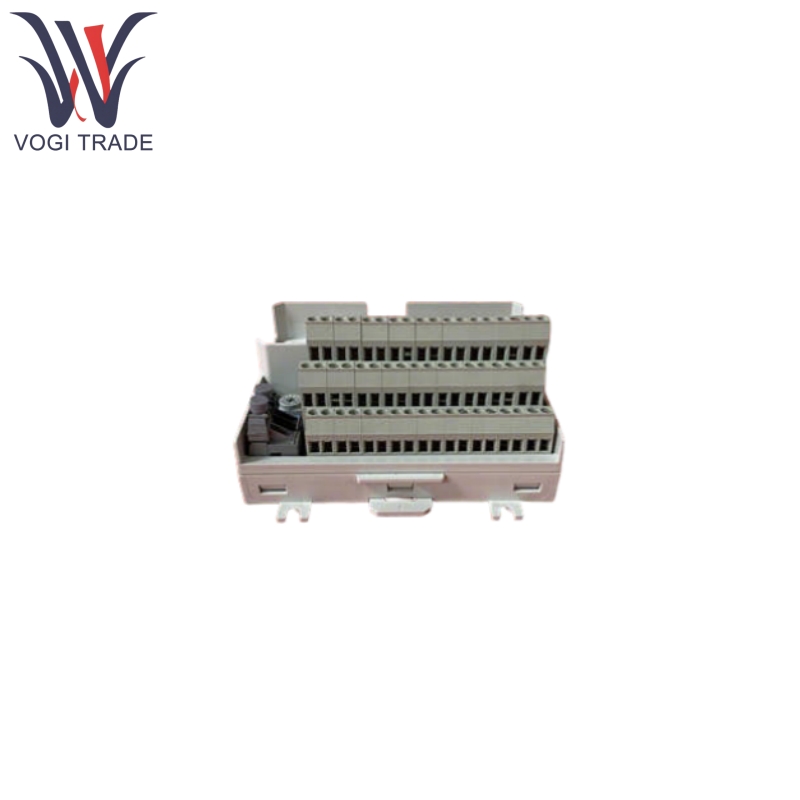

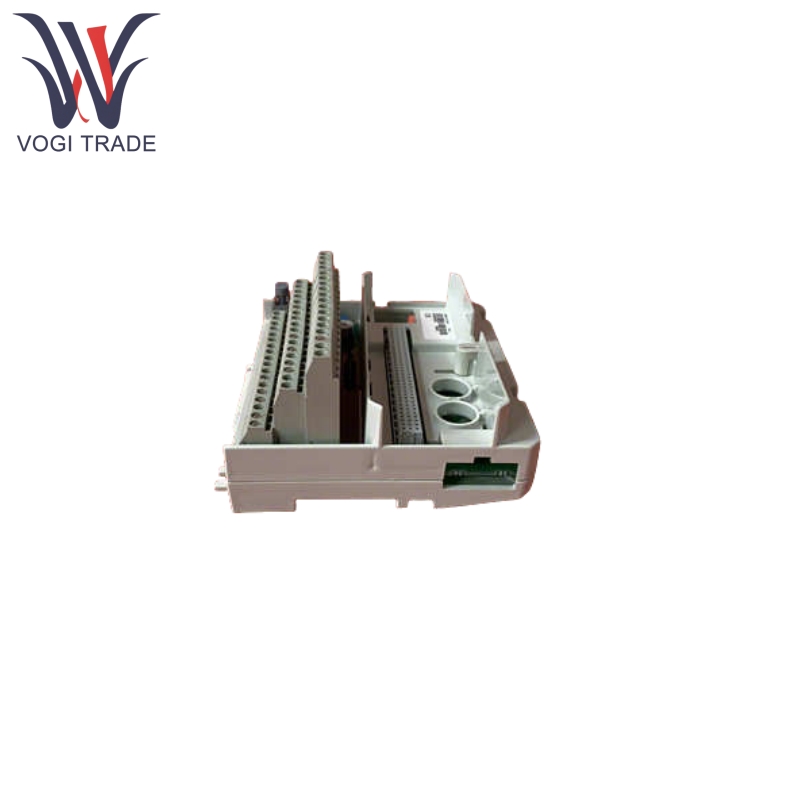

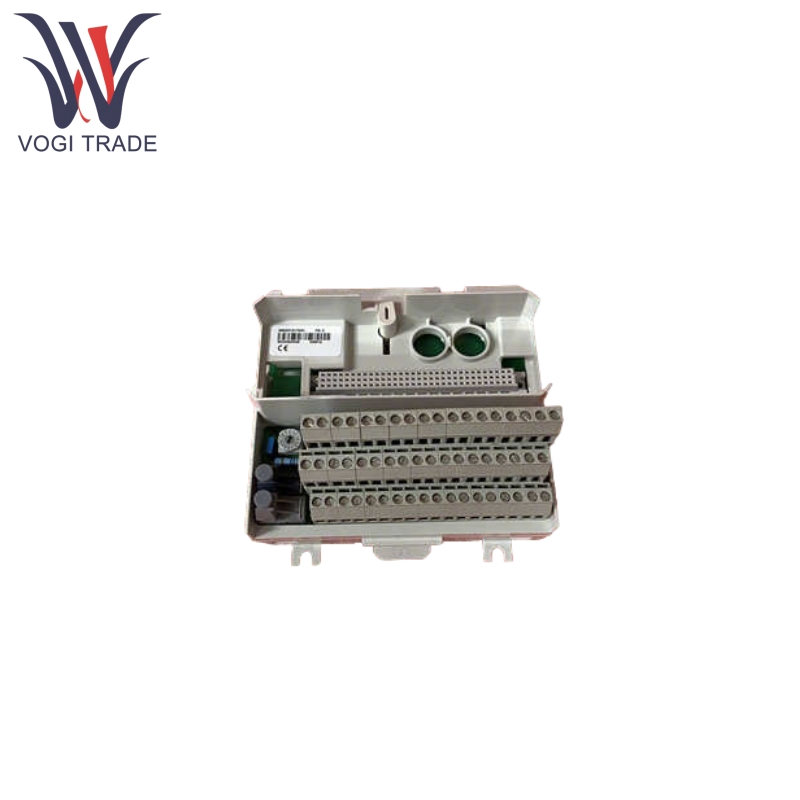

العلامة التجارية: ABBالوصف: وحدة إنهاء الوحدة النمطيةالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 10مدة الدفع: T/T.ميناء الشحن: شنتشنتم تصميم ABB GRBTU-01 خصيصًا لتحويل الإشارات ونقل البيانات بين أجهزة المجال الصناعي وأنظمة التحكم. تتمثل وظيفتها الأساسية في تحقيق اتصال سلس بين أجهزة الاستشعار والمحركات وأنظمة PLC/DCS من خلال واجهة متوافقة متعددة البروتوكول ، مما يدعم معالجة الإشارات التناظرية/الرقمية. إنه مناسب للسيناريوهات الصناعية المعقدة مثل البتروكيماويات والكهرباء والتصنيع الذكي.
| تصنيع |
ABB |
| رقم النموذج |
GRBTU-01 |
| رقم الطلب |
GRBTU-01 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
9032900090 |
| البعد |
14*12*6cm |
| وزن |
0.6 كجم |
ميزات المنتج
يدعم ABB GRBTU-01 البروتوكولات الصناعية السائدة مثل Modbus TCP و Profibus DP و EtherCAT ، مما يتيح الاتصال المباشر بأنظمة ABB PLC/DCS وأجهزة الطرف الثالث لتكامل نظام العلامة التجارية.
يتميز ABB GRBTU-01 بمحرك تحويل بروتوكول مدمج يتكيف تلقائيًا مع تنسيقات اتصال مختلفة ، مما يقلل من تعقيد تكامل النظام.
يدعم ABB GRBTU-01 المدخلات/الإخراج التناظرية والإدخال الرقمي مع دقة 16 بت ، مما يضمن خطأ تحويل الإشارة ≤ ± 0.1 ٪.
يتميز ABB GRBTU-01 بجهد عزل قناة إلى قناة من 50 فولت وعزل من نظام إلى أرض من 500 فولت ، مما يقاوم بشكل فعال التداخل الكهرومغناطيسي (EMC).
ABB GRBTU-01 يراقب بشكل مستمر حالة الجهد والاتصال ، وإرسال أجهزة إنذار الصدع عبر مصابيح مؤشر LED وحافلة لوحة الخلفية.
يدعم ABB GRBTU-01 اكتشاف كسر الكابلات ووظائف SWAP الساخنة ، مما يتيح استبدال الوحدات النمطية أثناء تشغيل النظام ، وبالتالي تقليل وقت التوقف.
المنتج باستخدام المبدأ
يمكن لـ ABB GRBTU-01 تلقي أوامر رقمية من وحدة التحكم وتحويلها إلى تنسيق إشارة يمكن التعرف عليه بواسطة أجهزة الحقل من خلال مكدس البروتوكول المدمج.
يمكن لـ ABB GRBTU-01 الاتصال بأجهزة الاستشعار أو المحركات عبر واجهات تمثيلية/رقمية لتمكين نقل البيانات ثنائية الاتجاه.
يدعم ABB GRBTU-01 الاتصالات المزدوجة الوصلة (على سبيل المثال ، PRIMAL + Backup Profibus DP) ، والتبديل تلقائيًا إلى المسار الزائد عندما يفشل الرابط الأساسي في ضمان نقل البيانات دون انقطاع.
يمكن لـ ABB GRBTU-01 في الوقت الفعلي إرسال حالة جهاز النقل إلى نظام التحكم ، مما يشكل حلقة تحكم حلقة مغلقة.
معلمة المنتج
فيما يلي تفاصيل وحدة إنهاء وحدة ABB GBRTU-01.
| فئة المعلمة |
معلمات محددة |
| بروتوكولات الاتصال |
Modbus TCP ، Profibus DP ، EtherCat (يتطلب وحدة تمدد) |
| أنواع الإشارة |
التناظرية: 4-20MA ، 0-10V الرقمية: الاتصال الجاف / الاتصال الرطب (24 فولت العاصمة) |
| متطلبات إمداد الطاقة |
24V DC (التذبذب المسموح به: 19.2-28.8V DC) ، استهلاك الطاقة ≤5W |
| درجة حرارة التشغيل |
-20 ℃ إلى +70 ℃ (بدون تكثيف) الرطوبة: 5 ٪ -95 ٪ RH (غير تكثيف) |
| فئة الحماية |
IP20 (الوحدة نفسها) عند تثبيته في خزانة تحكم ، يتم تحديد فئة الحماية بواسطة الخزانة |
| معدلات الاتصال |
1 ميغابت في الثانية (CEX-BUS) ، 12 ميغابت في الثانية (Profibus DP) |
