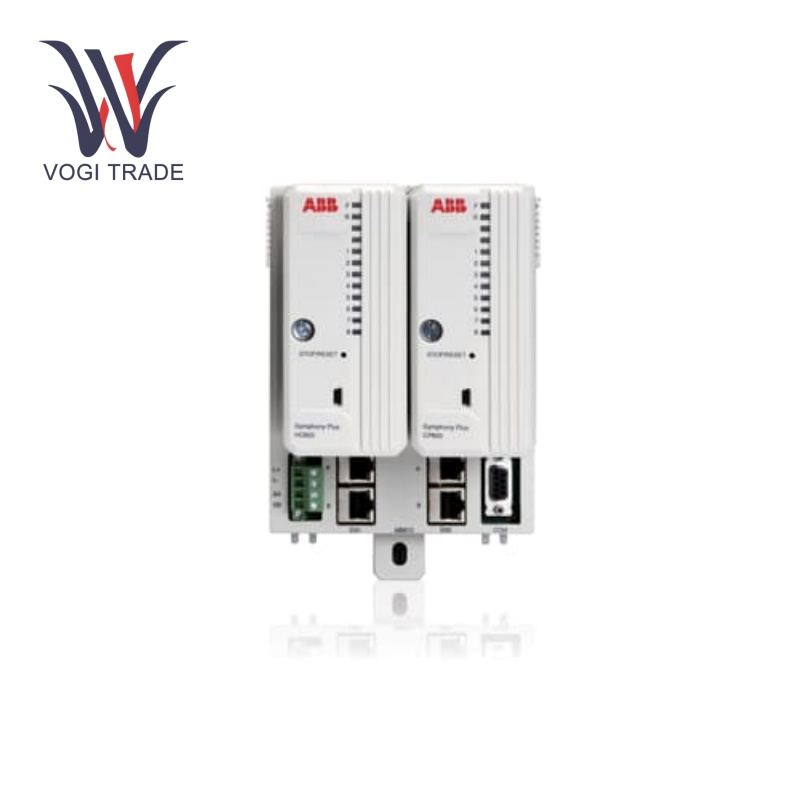

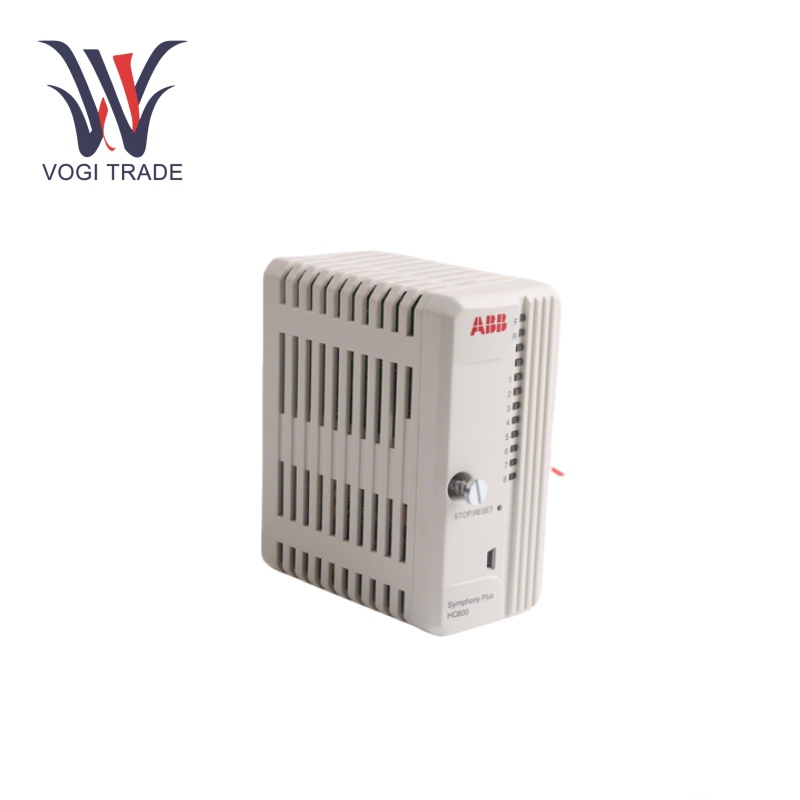

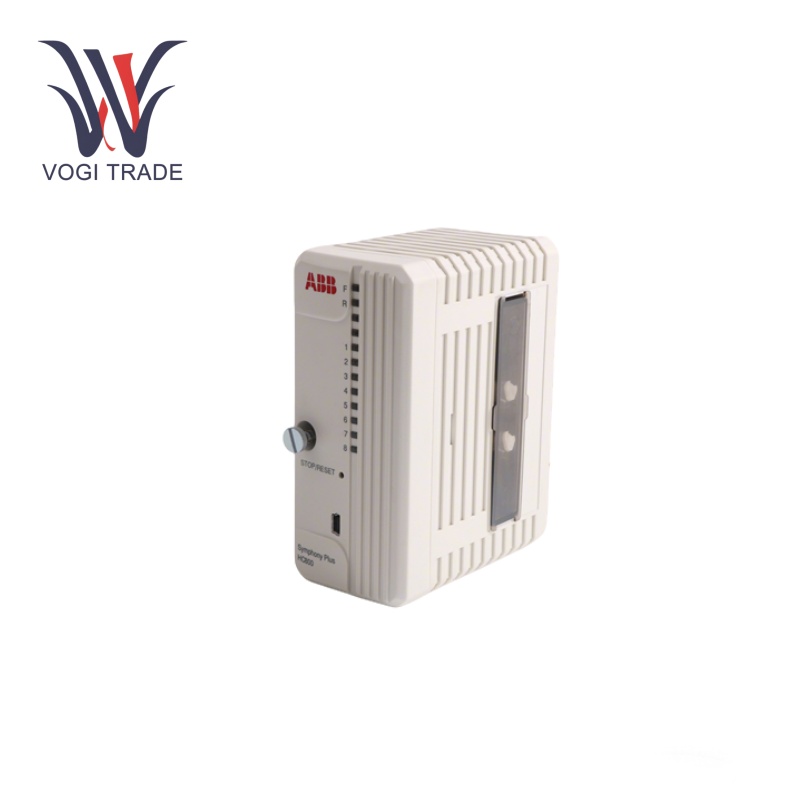

ABB HC800

معلمات التشغيل

جهد المدخلات: 24V DC.

قوة: انخفاض الطاقة (توفير الطاقة).

درجة حرارة التشغيلية: -25 درجة مئوية إلى +70 درجة مئوية.

رطوبة: 5 ٪ إلى 95 ٪ ، غير التكثيف.

يضمن معالج Freescale Coldfire (256 MHz ، 32 بت) من عمليات معالجة البيانات ومراقبة البيانات.

كتل الوظائف:تصل إلى 30 ألف كتل وظيفة لاستراتيجيات التحكم المتقدمة وتكامل النظام.

ميزة التواصل: اتصال Modbus TCP ، مما يسمح بالتكامل مع مجموعة متنوعة من الأجهزة والأنظمة الميدانية.

ميزات المنتج

التحكم في العملية: ABB HC800 هي وحدة تحكم قوية للعملية قادرة على التحكم في العمليات الصناعية بدقة. إنه يعمل على مراقبة وضبط المعلمات مثل درجة الحرارة والضغط ومعدل التدفق والتكوين الكيميائي. على سبيل المثال ، داخل مصنع التصنيع الكيميائي ، يمكن أن يحافظ على ظروف التفاعل المثلى عن طريق التحكم في تدفق المواد المتفاعلة ومراقبة درجة الحرارة في عدد قليل من النطاقات ، مما يزيد من جودة المنتج وكفاءة الإنتاج.

توافق HMI: ABB HC800 لديه توافق كبير مع أنواع مختلفة من HMIS. هذا يعني أن المشغلين يمكنهم التفاعل بسهولة مع نظام التحكم عبر واجهات رسومية بديهية. يتيح ذلك للمشغلين مراقبة بيانات العملية في الوقت الفعلي ، وتحديد معلمات التحكم ، وتلقي الإنذارات والإشعارات. يتم توصيلها بسهولة بـ HMIs الشاشة التي تعمل باللمس ، مما يضمن التشغيل السلس في البيئات الصناعية.

قدرات التشخيص والمراقبة: ويشمل القدرات التشخيصية المتقدمة التي تراقب باستمرار صحة النظام ومكوناته. يمكنه اكتشاف الأخطاء في أجهزة الاستشعار والمحركات وروابط الاتصال ، وإعطاء رسائل خطأ مفصلة. نظرًا لأنه يمكن إجراء الصيانة قبل حدوث مشكلة ، فإن هذا النهج الاستباقي يقلل من وقت التوقف ، مما يسمح بالتدخل المبكر واستكشاف الأخطاء وإصلاحها. في منشأة توليد الطاقة ، يمكن أن يكتشف بسرعة الأخطاء في التوربينات أو المولدات ومشغلي التحذير قبل حدوث فشل خطير.

تبادل البيانات: يسمح بنقل البيانات السلس بين وحدة التحكم والأجهزة المرتبطة به ، مع التأكد من أن العمليات تعمل في متزامنة.

التحكم والإدارة: السماح بالإدارة الصناعية من خلال السيطرة على الأجهزة المتصلة في النظام.

تكامل النظم: يساعد مع التكامل مع اتصالات شبكة النبات المتعددة.

تثبيت

تحضير: تعرف على إنهاء مصدر الطاقة لجميع مكونات النظام للسلامة الكهربائية.

الاتصالات: حرك ABB HC800 إلى الفتحة الفارغة من وحدة التحكم HPC800 وتأمينها.

الموصلات:قم بتوصيل واجهات الاتصال المناسبة بمنافذ الوحدة النمطية.

تصل السلطة: بمجرد إجراء جميع الاتصالات ، قم بتشغيل النظام والتحقق من وحدة HC800.

نطاق التطبيق

الصناعات العملية: النفط والغاز ، البتروكيماويات ، وتوليد الطاقة ، والصناعات التي يكون فيها التحكم والتواصل في البيانات أمرًا بالغ الأهمية.

تصنيع: تستخدم صناعات السيارات والإلكترونيات والسلع الاستهلاكية ABB HC800 للاتصالات الموثوقة.

المرافق والنقل: ABB HC800 لحلول التحكم والمراقبة في المرافق وأنظمة النقل.

استكشاف الأخطاء وإصلاحها

ليس القوة على: تحقق من مصدر الطاقة ، إذا لم يكن هناك مؤشر على الطاقة على ABB HC800 ، فمن المحتمل أن يكون مصدر الطاقة قد فشل. تحقق من الطاقة وأسلاك الأسلاك من المؤكد أن كابل طاقة DC 24 فولت ضيق ويعمل مصدر الطاقة 24V بشكل صحيح. فحص دائرة الطاقة للصمامات المنفوخة أو قواطع الدائرة المتعثر.

لا يوجد تبادل للبيانات: إذا كان هناك تبادل بيانات صفري بين ABB HC800 والأجهزة المرتبطة بها ، فيجب فحص اتصالات كبل الاتصال وينبغي القضاء على المشكلات. لا يمكن نقل البيانات إذا كانت الكابلات فضفاضة أو تالف. تحقق من إعدادات الاتصال ، بما في ذلك البروتوكولات وعناوين IP ومعدلات Baud أيضًا. يجب إعداد جميع الأجهزة للتحدث مع بعضها البعض باستخدام نفس الإعدادات.

التواصل المتقطع: إذا كان الاتصال متقطعًا ، فإن التداخل الكهرومغناطيسي هو عامل مساهم معقول. تأكد من تأريض الدروع بشكل صحيح وتجنب توجيه كابلات الاتصالات بالقرب من كابل الطاقة العالية أو مصدر تداخل آخر. تأكد أيضًا من عدم ارتداء الموصلات أو التالف واستبدالها حسب الضرورة.
