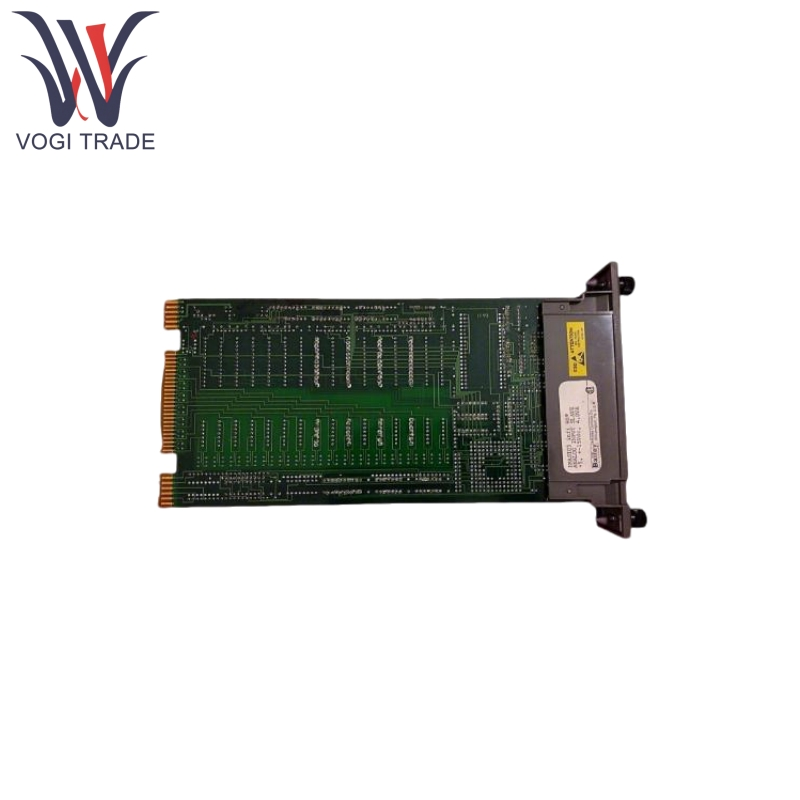

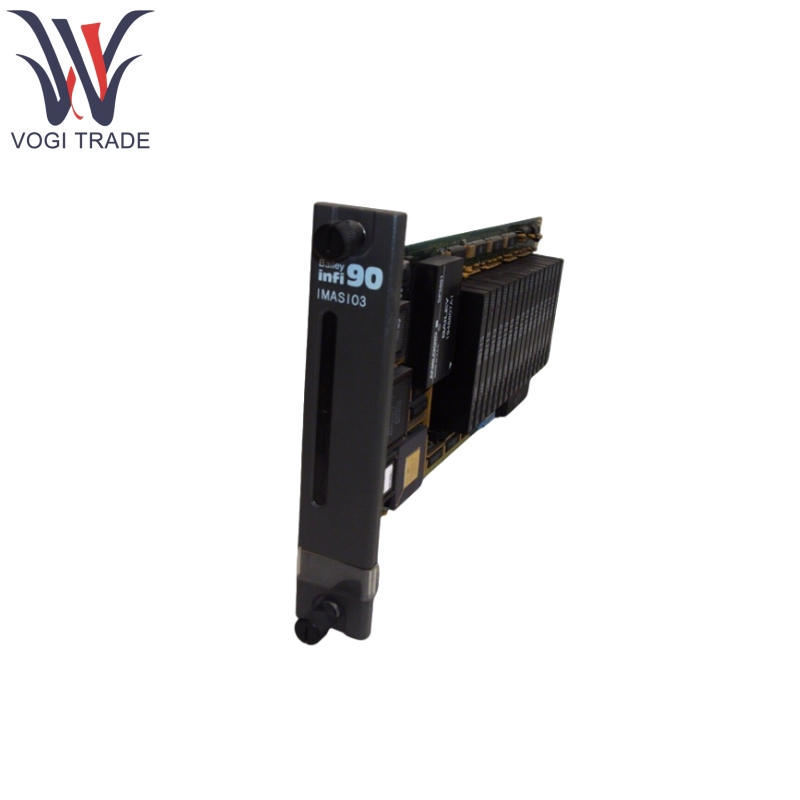

ABB IMASI03

ميزات المنتج

يدعم ABB IMASI03 دقة القراءة بنسبة 0.1 ٪ ودقة 16 بت ، مما يتيح التقاط دقيق لتغييرات إشارة الدقيقة ، مما يجعلها مثالية لتطبيقات التحكم الدقيقة.

يتميز ABB IMASI03 بمكبر ربح قابل للبرمجة مدمج يقوم تلقائيًا بضبط عامل التضخيم بناءً على نطاق إشارة الإدخال لتحسين نسبة الإشارة إلى الضوضاء.

يدعم ABB IMASI03 أنواع الإشارات المختلفة ، بما في ذلك -10V إلى +10V الجهد ، من 0 إلى 20mA/4 إلى 20mA ، ومستشعرات درجة حرارة RTD (على سبيل المثال ، PT100 ، CU50).

يشتمل ABB IMASI03 على اكتشاف الدائرة المفتوحة ومرجع جهد القناة منخفضة الانجراف لضمان استقرار الإشارة.

يوفر ABB IMASI03 عزلًا كهربائيًا 1500V DC ، وعزل إشارات المجال من نظام التحكم ومقاومة التداخل الكهرومغناطيسي بشكل فعال وتأثيرات الطفرة.

تم تجهيز كل قناة بمؤشر حالة LED ، مما يوفر عرضًا في الوقت الفعلي لصلاحية الإشارة وحالة تشغيل الوحدة النمطية. يدعم ABB IMASI03 عملية التبادل الساخن ، مما يسمح للصيانة دون تعطل النظام ، وبالتالي تقليل وقت تعطل النظام.

المنتج باستخدام المبدأ

يتيح ABB IMASI03 تفاعل الإشارة من خلال ثلاثة موصلات حافة البطاقة (P1 ، P2 ، P3):

واجهة P1: يتصل بمصدر الطاقة 24V DC والإشارات التناظرية من أجهزة استشعار الحقل.

واجهة P2: يتصل بحافلة التوسع INFI 90 للاتصال بالبيانات ثنائية الاتجاه مع وحدة التحكم الرئيسية ، ونقل الإشارات الرقمية التي تم تحويلها بواسطة ADC والمعلومات التشخيصية.

واجهة P3: تستخدم للاتصال المتتالي بين وحدات التوسع.

سير العمل كما يلي:

الإشارات التناظرية الحقل هي إدخال عبر واجهة P1 وتعديلها في سعة بواسطة مكبر كسب قابل للبرمجة.

يحول محول ADC 16 بت الإشارات التناظرية إلى قيم رقمية بدقة ± 0.1 ٪ من القراءة.

يتم إرسال الإشارات الرقمية عبر واجهة P2 إلى وحدة MFP ، حيث يقوم نظام التحكم بعمليات منطقية والتحكم في الحلقة المغلقة.

تراقب الوحدة بشكل مستمر حالة القناة وتوفر ملاحظات إلى الكمبيوتر المضيف عبر مصابيح مؤشر LED وبروتوكولات التشخيص.

معلمة المنتج

التفاصيل التالية هي لوحدة عبد الإدخال التناظرية ABB IMASI03.
