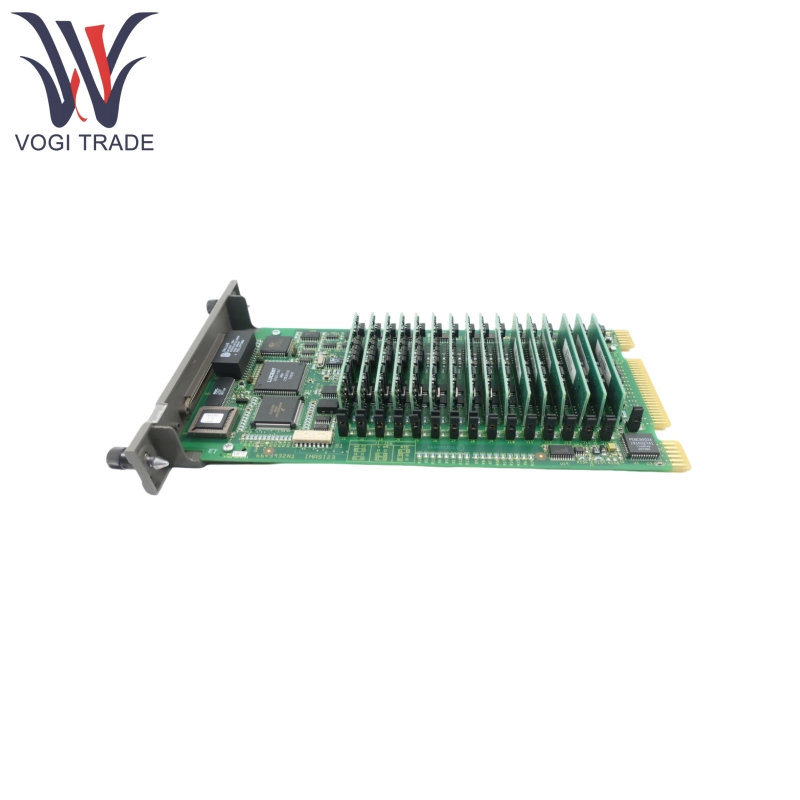

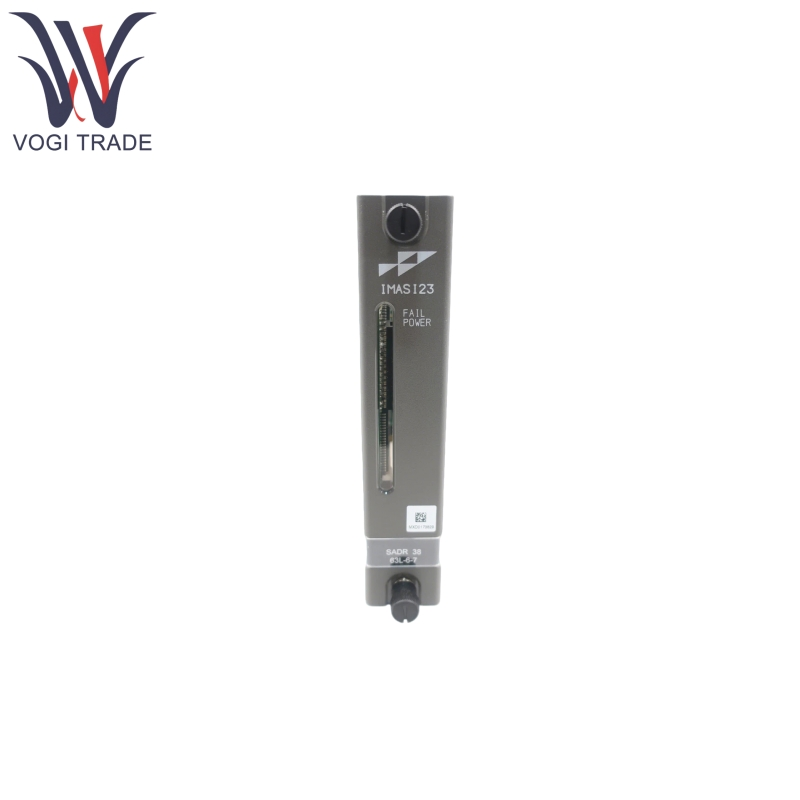

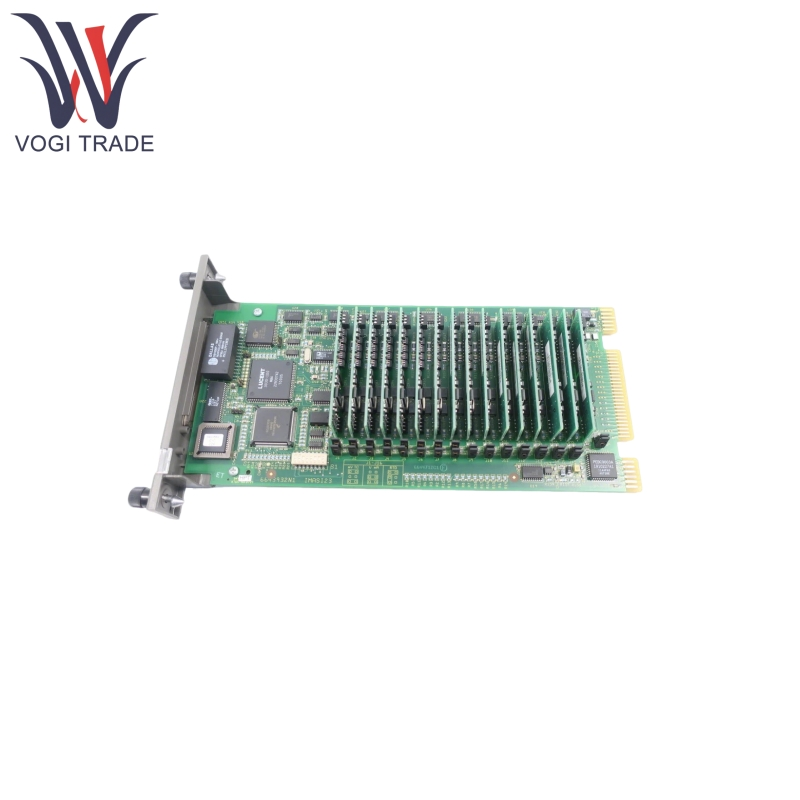

ABB IMASI23

ميزات المنتج

يحتوي ABB IMASI23 على توافق متعدد الإشارات ، مما يدعم 12 نوعًا من المزايا الحرارية ، بما في ذلك J و K و T و E و R و S ، وكذلك إشارات Millivolt تتراوح من -100 mV إلى 100 mV ، ومستشعرات RTD مثل PT100 و CU50.

يتميز ABB IMASI23 بدقة 24 بت لضمان دقة تحويل الإشارة ، وعزل القناة (250 فولت DC/VRMS) ، ووظائف الكشف عن الدائرة المفتوحة لتعزيز مقاومة التداخل.

يشتمل ABB IMASI23 على آلية معايرة تلقائية للتعويض عن شيخوخة المكون والانجراف في درجة الحرارة ، مما يلغي الحاجة إلى تدخل المستخدم.

يدعم ABB IMASI23 تعويض درجة حرارة الوضع البارد التلقائي للمدخلات الحرارية ، مما يؤدي إلى تحسين دقة قياس درجة الحرارة. يمكن استبدال الوحدات النمطية أثناء تشغيل النظام ، مما يقلل من وقت التوقف.

المنتج باستخدام المبدأ

يستخدم ABB IMASI23 ثلاثة موصلات حافة لإدخال الإشارة ومصدر الطاقة:

P1: يتصل بمصدر الطاقة 5V DC.

P2: يتواصل مع وحدة التحكم عبر ناقل التوسع I/O.

P3: يتلقى إشارات الميدان من الوحدة الطرفية ، ودعم الاتصال المباشر من RTDs ثلاثة أسلاك ومواد حرارية.

يمكن تكوين كل قناة بشكل مستقل لنوع الإدخال والنطاق. يتم تحويل الإشارات عن طريق محول A/D 24 بت ومعالجته من خلال خوارزميات الخطية (على سبيل المثال ، تصحيح RTD غير الخطي) إلى قيم وحدة هندسة الإخراج ، والتي يتم نقلها بعد ذلك إلى وحدة التحكم للعمليات المنطقية وقرارات التحكم.

Pمعلمة RODUCT

التفاصيل التالية هي وحدة الإدخال التناظرية ABB IMASI23.

الجهد الإمداد: 5V DC (عادة 500 مللي أمبير ، الحد الأقصى 750MA).

نطاق الإدخال:

الحرارية: يدعم أنواعًا متعددة (على سبيل المثال ، النوع K: -200 درجة مئوية إلى 1372 درجة مئوية).

Millivolt: -100mv إلى 100mV.

RTD: PT100 (0 درجة مئوية إلى 600 درجة مئوية) ، Cu50 (-50 درجة مئوية إلى 150 درجة مئوية).

وقت التحويل: 180ms (لجميع القنوات الـ 16).

الدقة: ± 0.05 ٪ (القيمة النموذجية ، اعتمادًا على نوع الإدخال).

التوافق الكهرومغناطيسي: يتوافق مع معايير مثل EN 61000-4-2 (تفريغ الهواء ESD ± 8KV).

بيئة التشغيل: درجة الحرارة 0 درجة مئوية إلى 70 درجة مئوية ، والرطوبة 5 ٪ -95 ٪ (غير تكثيف) ، ارتفاع 3000 متر.
