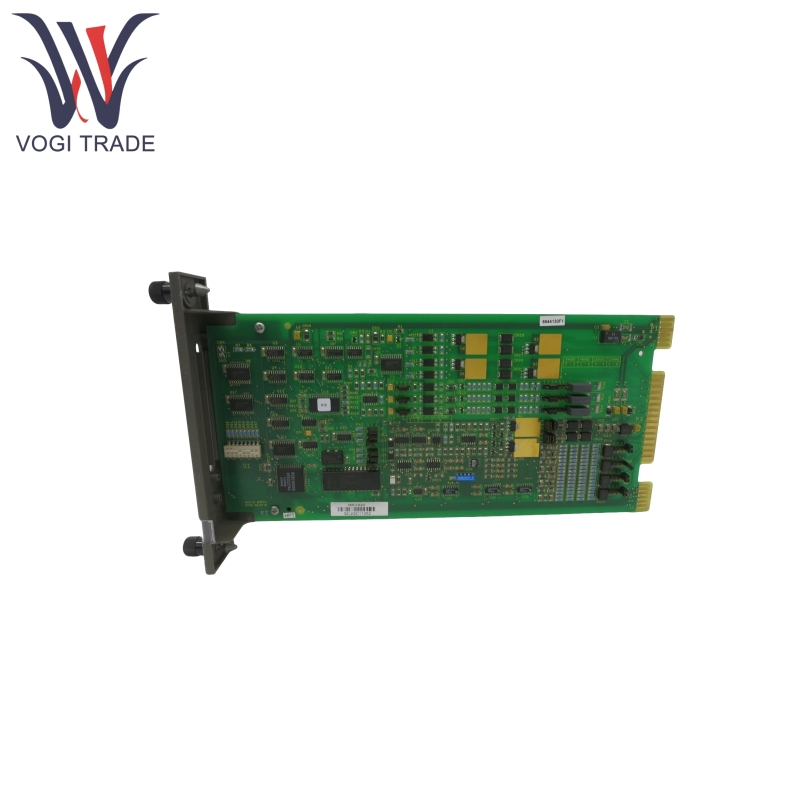

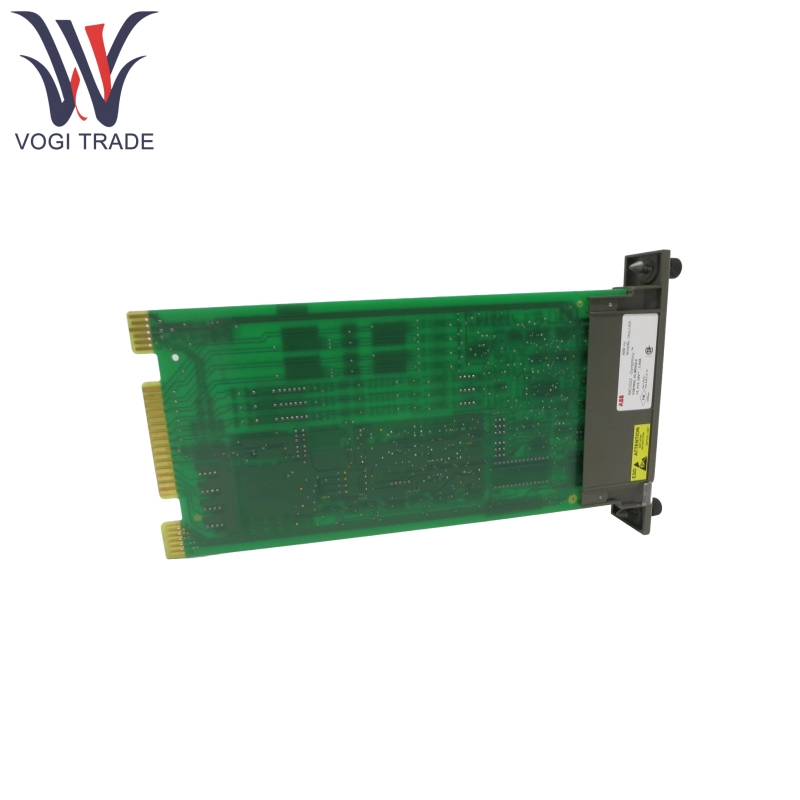

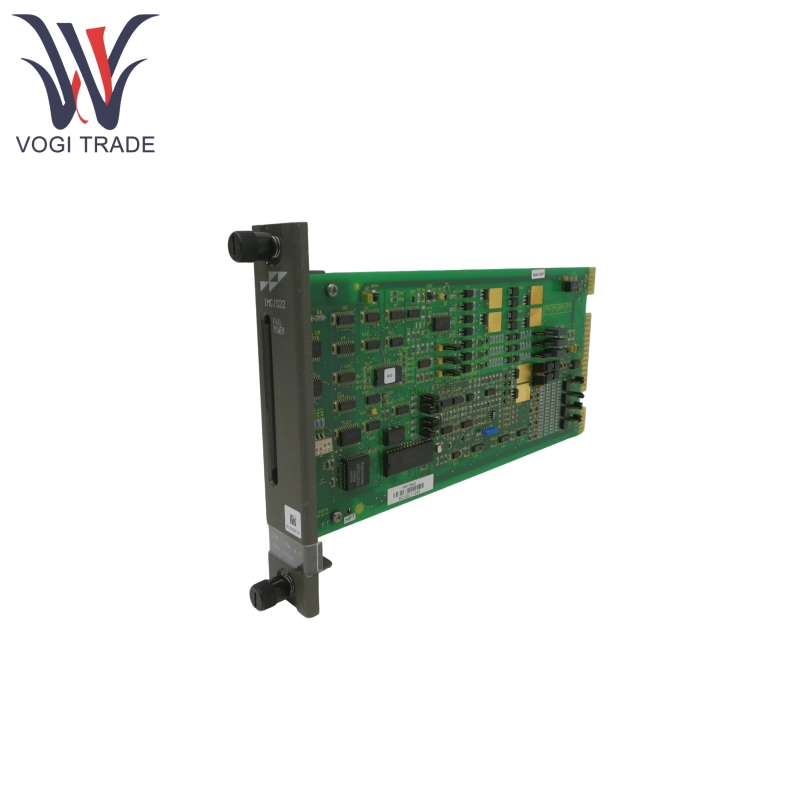

العلامة التجارية: ABBالوصف: التحكم في وحدة الإدخال/الإخراجالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 4مدة الدفع: T/T.ميناء الشحن: شنتشنيستخدم ABB IMCIS22 بشكل أساسي للتفاعل بين الإشارات الميدانية والأنظمة في العمليات الصناعية. تتمثل وظيفتها الأساسية في توصيل 4 إشارات تمثيلية و 3 إشارات رقمية بالنظام للمعالجة والمراقبة ، وإخراج 4 إشارات رقمية و 2 إشارات تمثيلية للتحكم في العملية.
| تصنيع |
ABB |
| رقم النموذج |
IMCIS22 |
| رقم الطلب |
IMCIS22 |
| كتالوج |
- |
| بلد المنشأ |
سويسرا |
| رمز HS |
8473309000 |
| البعد |
32*18*6cm |
| وزن |
0.8 كجم |
ميزات المنتج
يدعم ABB IMCIS22 إشارات 4 قنوات ، قابلة للتكوين كـ 1-5VDC أو 4-20MA ، مع وظائف المعايرة. يقوم تلقائيًا بتصحيح تأثيرات الانجراف ودرجة الحرارة عن طريق قراءة الجهد المرجعي عبر وحدة التحكم.
يدعم ABB IMCIS22 إشارات قناة ثنائية القناة ، قابلة للتكوين كـ 4-20MA أو 1-5VDC ، مع إعدادات الإخراج الافتراضية. يخرج 0 ٪/100 ٪ أو يحافظ على القيمة الحالية عند بدء التشغيل أو الحافلة.
يدعم ABB IMCIS22 3 قنوات من الإشارات ، متوافقة مع 120VAC ، 24VDC ، 48VDC ، و 125VDC ، والتي تتميز بعزلة بصرية ووقت استجابة 18 مللي ثانية.
يدعم ABB IMCIS22 4 قنوات من الإشارات ، نوع المفتوح المفتوح ، مع العزلة البصرية ، قادرة على قيادة الأحمال 24VDC (250mA) أو 48VDC (125MA).
يتواصل ABB IMCIS22 مع وحدة التحكم عبر ناقل توسيع I/O ويدعم إعدادات العنوان (0-63 ، تم تكوينه عبر مفتاح DIP S1).
يحتوي ABB IMCIS22 على مؤقت لحافلة حافلة ، إذا لم يتم استلام إشارة ساعة وحدة تحكم في غضون 10 مللي ثانية ، يتم تعطيل الإخراج الرقمي ، ويتحول الإخراج التناظري إلى القيمة الافتراضية.
يحتوي ABB IMCIS22 على مؤشرات LED من اللوحة الأمامية (الأخضر/الأحمر). الأخضر الثابت يشير إلى التشغيل الطبيعي والتواصل مع وحدة التحكم. الأحمر الثابت يشير إلى مهلة خطأ الحافلة. لا يشير OFF إلى أي قوة أو عدم تمكين.
المنتج باستخدام المبدأ
تعمل ABB IMCIS22 كواجهة بين حقل العملية ونظام السمفونية ، مع مبادئ أساسية بما في ذلك:
تحويل الإشارة: يتم تحويل إشارات الإدخال التناظرية إلى قيم رقمية 12 بت عبر محول A/D ، ويتم تحويل إخراج القيم الرقمية 10 بت بواسطة وحدة التحكم إلى إشارات تمثيلية عبر محول D/A.
حماية العزل: يستخدم I/O الرقمي Optocouplers لعزل إشارات المجال من دوائر النظام ، ومنع التداخل وانتشار الخطأ.
آلية الاتصال: يتم تحقيق التواصل مع وحدة التحكم عبر ناقل التوسع I/O. تقوم وحدة التحكم بتكوين عنوان الوحدة باستخدام رمز الوظيفة (FC 79) ، والذي يجب أن يتطابق مع إعداد S1 Switch ، لتمكين عمليات قراءة/كتابة البيانات.
معالجة الأعطال: مراقب مؤقت حافلة مراقبة وحدة التحكم. في حالة حدوث مهلة ، يتم تشغيل إجراءات وقائية محددة مسبقًا (تعطيل المخرجات الرقمية ، والمخرجات التناظرية المعروفة على القيم الافتراضية) ، وتوفر مصابيح مؤشر LED ملاحظات الحالة في الوقت الفعلي.
معلمة المنتج
التفاصيل التالية هي وحدة التحكم I/O ABB IMCIS22.
| فئة |
معلمات مفصلة |
| متطلبات الطاقة |
-جهد التشغيل: 5VDC (± 5 ٪) ، +15VDC (-2.5 ٪/ +5 ٪) ، -15VDC (-5 ٪/ +2.5 ٪) ، +24VDC (± 10 ٪ ، من وحدة الإنهاء) - الاستهلاك الحالي: +5V (100MA النموذجي ، الحد الأقصى 180MA) ، +15V (27MA النموذجي ، الحد الأقصى 35MA) ، -15V (23MA النموذجي ، الحد الأقصى 30MA) ، +24V (46MA النموذجي ، الحد الأقصى 65MA) |
| المدخلات الرقمية |
- نطاق الجهد: 120VAC ، 24VDC ، 48VDC ، 125VDC (± 10 ٪) - الجهد الدوار (الحد الأدنى): 81VAC (لـ 120VAC) ، 19.5VDC (لـ 24VDC) ، إلخ. - جهد الإيقاف (الحد الأقصى): 45VAC (لـ 120VAC) ، 13VDC (لمدة 24/48VDC) ، إلخ. - وقت الاستجابة: 17ms (ثابت) |
| المخرجات الرقمية |
- جهد الإخراج: 24VDC أو 48VDC (± 10 ٪) - جهد الخرج: الحد الأقصى 1.5VDC - خارج الإخراج الحالي: الحد الأقصى 10μA - على تيار الإخراج: الحد الأقصى 250MA في 24VDC ؛ الحد الأقصى 125mA في 48VDC |
| المدخلات التناظرية |
-نوع الإشارة: 1-5VDC (التفاضلي/أحادي النهاية) أو 4-20MA (تم تحويله عبر وحدة الإنهاء) - وقت الاستجابة: 2.4 ثانية (لتغيير خطوة 100 ٪ إلى 95 ٪ من القيمة النهائية) - رفض الوضع الشائع: 53 ديسيبل من العاصمة إلى 60 هرتز - دقة A/D: 12 بت |
| المخرجات التناظرية |
-نوع الإشارة: 4-20MA أو 1-5VDC - الدقة: ± 0.15 ٪ من نطاق النطاق الكامل (وضع الجهد) ، ± 0.25 ٪ من نطاق النطاق الكامل (الوضع الحالي) - التحميل: الحد الأقصى 600Ω/600MH (الوضع الحالي) ،> 1KΩ (وضع الجهد) - د/قرار: 10 بتات |
| المعلمات البيئية |
- درجة حرارة التشغيل: 0-70 درجة مئوية (داخل الخزانة) -الرطوبة النسبية: 5 ٪ -95 ٪ (أقل من 55 درجة مئوية ، غير موصوفة) ، 5 ٪ -45 ٪ (عند 70 درجة مئوية ، غير متكاملة) - الضغط الجوي: مستوى سطح البحر إلى 3 كم -جودة الهواء: متوافقة مع ISA S71.04 فئة LA/LB/LC-1 (غير التآكل) |
| العزلة و EMC |
- مقاومة العزل: 100mΩ (في 100/500VDC) - الجهد الدافع: ± 2.55kvp (I/O) ، ± 1KVP (التناظرية I/O) - التوافق الكهرومغناطيسي: متوافق مع معايير IEC 61000-4 سلسلة (مناعة الطفرة ، العابرين السريع ، إلخ) |
