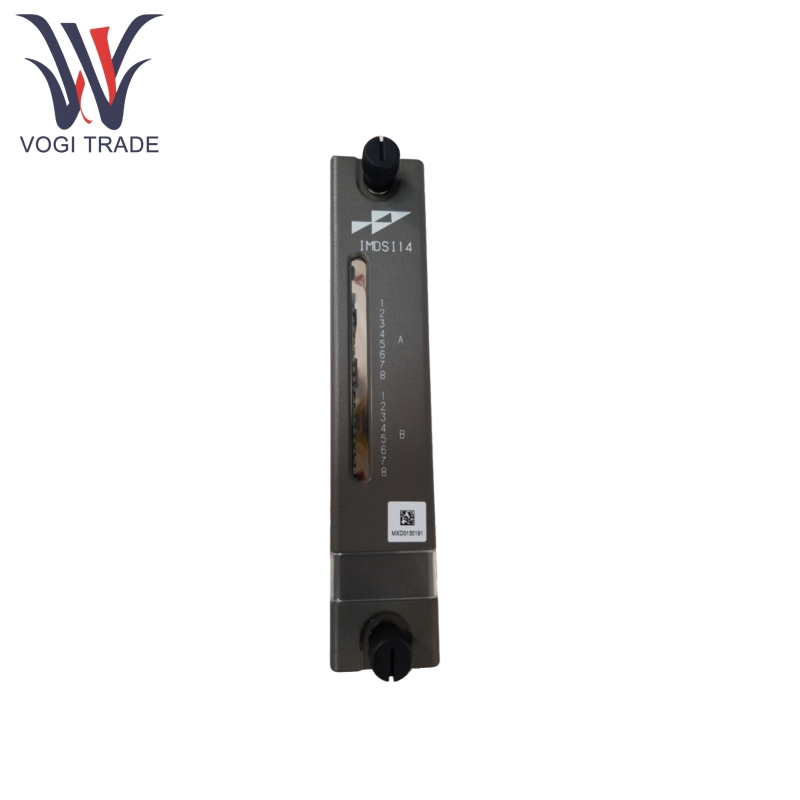

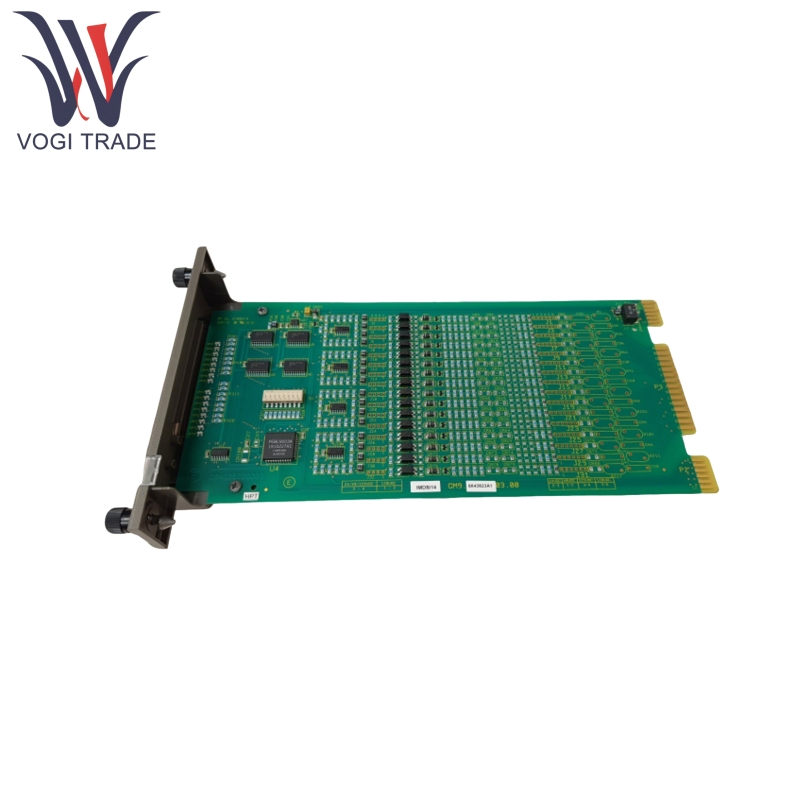

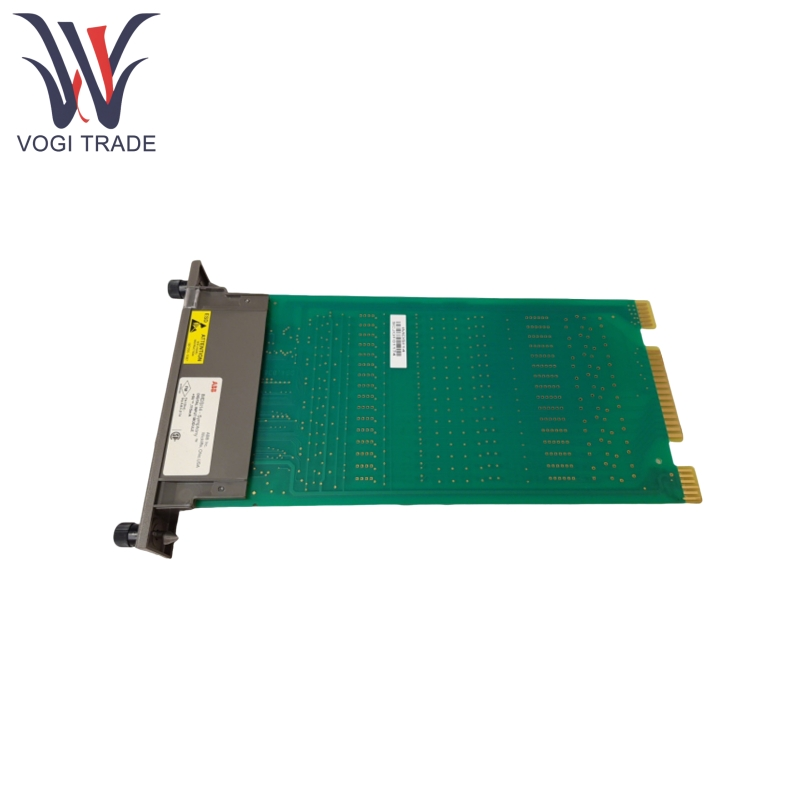

ABB IMDSI14

ميزات المنتج

تم تجهيز ABB IMDSI14 بـ 16 قنوات إدخال رقمية معزولة بصريًا ، مما يدعم إشارات 48VDC مع مقاومة إدخال قدرها 4.7 كيلو بايت ، مما يتيح الكشف الدقيق لحالة التشغيل/الإيقاف عن المستشعرات أو المفاتيح. مع وقت استجابة أقل من 1 مللي ثانية ، فإنه يلبي متطلبات تطبيقات التحكم في الوقت الفعلي عالية السرعة.

يعتمد ABB IMDSI14 التكنولوجيا المعزولة بصريًا (جهد العزل: 2500V AC) ، والتي يمكن أن تمنع التداخل الكهرومغناطيسي بشكل فعال ، مما يضمن الاستقرار في البيئات الصناعية القاسية.

ABB IMDSI14 لديه وظيفة التشخيص الذاتي لاكتشاف الوقت الحقيقي لحالة الإدخال ، ودعم أجهزة إنذار الصدع وتوطين الصدع السريع. يسمح تصميمه المعياري بمكونات قابلة للتبديل الساخنة ، مما يسهل توسيع وصيانة النظام.

يدعم ABB IMDSI14 البروتوكولات الصناعية السائدة مثل Modbus و Profibus ، مما يتيح التكامل السلس في ABB Infi 90 ، Net 90 ، 800XA ، وغيرها من أنظمة DCS ، وكذلك التواصل مع PLCs الطرف الثالث أو أنظمة التحكم.

المنتج باستخدام المبدأ

ABB IMDSI14 يعزل الإشارات الرقمية 48VDC من الأجهزة الميدانية من نظام التحكم عبر Optocouplers لمنع التداخل الكهربائي. يتم تحويل الإشارات إلى مستويات TTL بعد انقسام الجهد والتصفية ، معالجتها بواسطة وحدة منطق التحكم ، ونقلها إلى وحدة التحكم عبر ناقل التوسع I/O. تم تجهيز كل قناة إدخال بمؤشر LED مستقل لعرض حالة الإشارة في الوقت الفعلي. تدعم الوحدة إعدادات تبديل DIP العنوان (S1 Switch) للتكوين المرن للعناوين داخل نظام DCS.

تطبيق المنتج

يمكن لـ ABB IMDSI14 مراقبة حالة تشغيل المضخات والصمامات والمحركات ، مما يتيح إنذارات البدء/التوقف والخطأ عن بُعد.

يمكنه اكتشاف مفاتيح السلامة ومفاتيح الحد والأجهزة الأخرى لضمان التشغيل الآمن لخطوط الإنتاج.

يمكن أن تنفذ التحكم في التعشيق والتحكم التسلسلي.

يمكن أن يحسب عدد تنشيط المستشعرات ، والتي يمكن استخدامها لإدارة الإنتاج أو إدارة دورة صيانة المعدات.

يمكن استخدامه في صناعة الطاقة لمراقبة حالة ON/OFF من قواطع الدوائر ، وفي الصناعة الكيميائية لمراقبة متشابك سلامة المفاعل.

يمكن دمجها مع نظام ABB 800XA لتحقيق الحصول على البيانات ومراقبتها على مستوى المصنع (SCADA).
