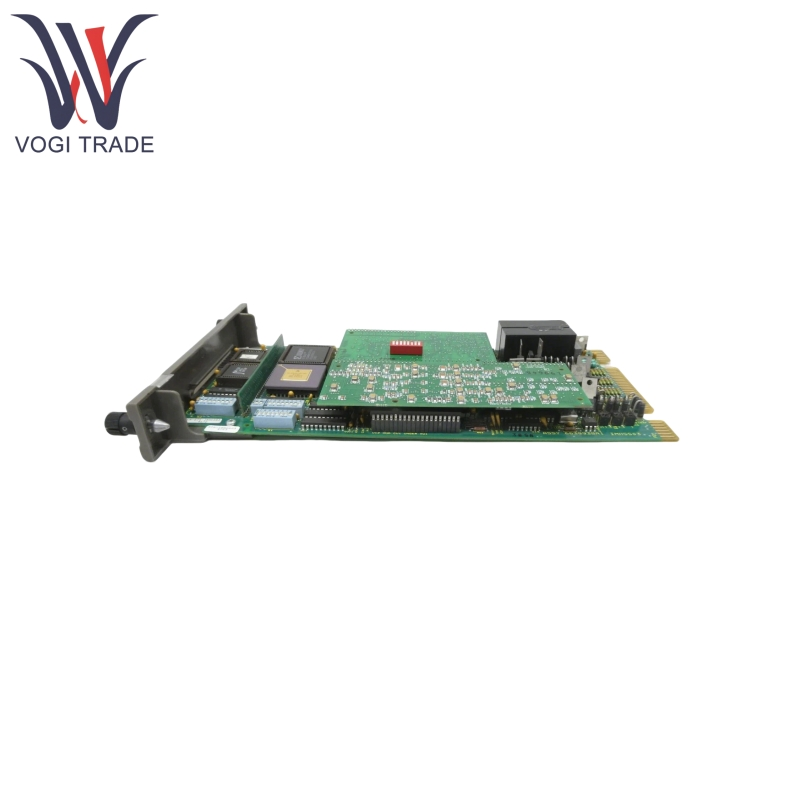

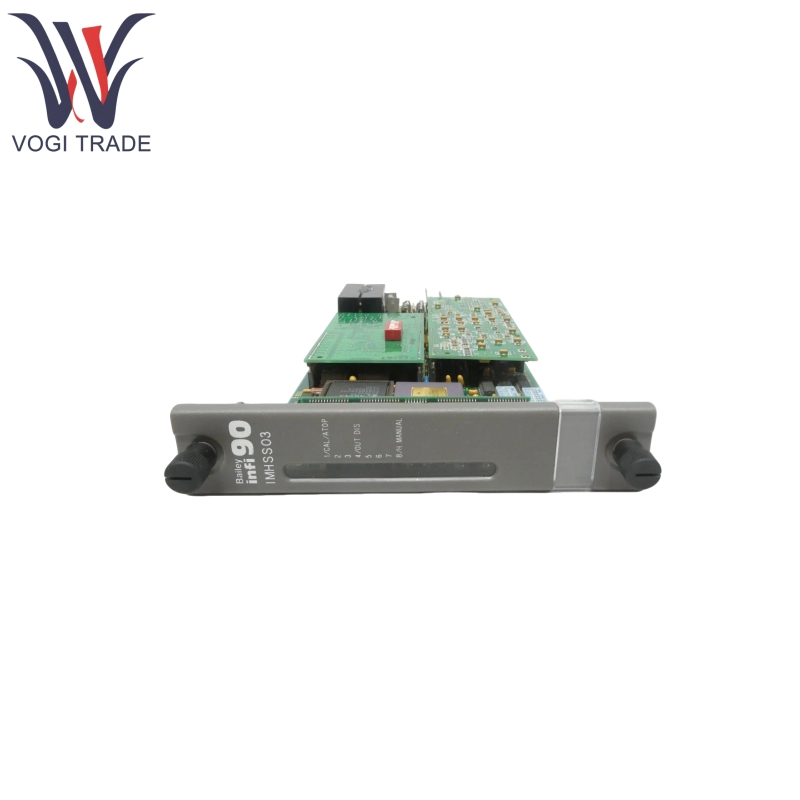

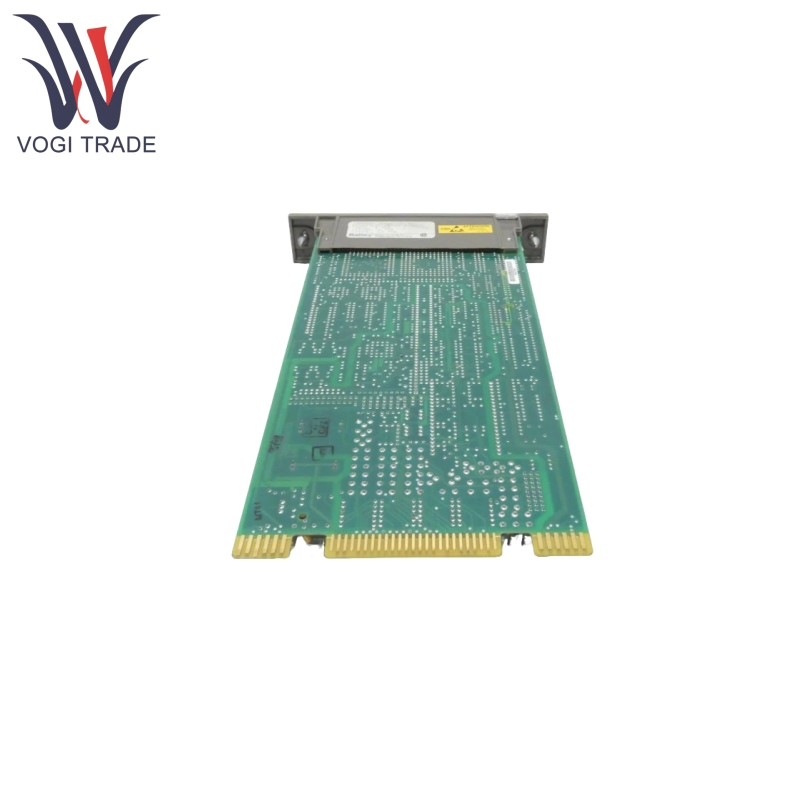

ABB IMHSS03

ميزات المنتج

يحصل ABB IMHS03 على ملاحظات الموضع من المشغل الهيدروليكي عبر محول تفاضلي متغير خطي (LVDT) ، يقارنه مع أمر الموضع الذي يتم إرساله بواسطة MFP ، ويحرك صمام الخدمة أو محول I/H لتحقيق التحكم في الحلقة المغلقة ، مما يضمن أن موضع صمام القذر الدقيق يطابق الأمر.

تم تجهيز ABB IMHS03 بمحولات التناظرية إلى الرقمية إلى الرقمية عالية الدقة ، مما يعزز دقة معالجة الإشارات ، وتحسين قدرات تكييف إشارة LVDT ، وتحسين دقة اكتشاف الموضع.

يمكن لـ ABB IMHS03 ضبط كسب Demodulator تلقائيًا ، مما يؤدي إلى تبسيط عملية التكليف وتحسين سرعة استجابة حلقة التحكم.

يدعم ABB IMHS03 واجهات LVDT زائدة عن الحاجة (متوافقة مع AC أو DC LVDTS) ومخرجات صمام المؤازرة الزائدة (مع خيار الصمامات المزدوجة تعمل في وقت واحد أو وضع أساسي/مستقل) ، أو تعزيز موثوقية النظام.

يوفر ABB IMHS03 واجهة محول I/H ، مما يدعم إخراج 4-20MA أو 20-160MA ، مع إمكانات الإدخال الرقمية والإخراج الرقمي.

يعرض ABB IMHS03 الحالة التشغيلية (العادية ، المعايرة ، الخطأ ، وما إلى ذلك) عبر مؤشرات LED اللوحة ، ويدعم الاختبار التشخيصي للكشف عن أخطاء الأجهزة ، ويمكنه الإبلاغ عن معلومات الخطأ عبر رموز الوظائف.

المنتج باستخدام المبدأ

يشكل ABB IMHS03 جنبا إلى جنب مع وحدة المعالج متعدد الوظائف ووحدة عداد التردد ، نظام حلقة مغلقة للتحكم في سرعة التوربين. مبدأ العمل كما يلي:

نقل الأوامر: ترسل وحدة MFP أوامر الموضع إلى وحدة IMHSS03 عبر ناقل توسيع I/O بناءً على القيمة المستهدفة لسرعة التوربينات المحددة.

إخراج محرك الأقراص: بعد استلام الأمر ، يقوم IMHSS03 بتحويل الأمر الرقمي إلى إشارة تمثيلية عبر محول D/A ، ويدفع صمام المؤازرة أو محول I/H ، ويتحكم في المشغل الهيدروليكي لضبط فتحة صمام الخانق.

اكتشاف التغذية المرتدة: يقيس LVDT موضع المشغل الهيدروليكي ، مما يولد جهد تفاضلي يتناسب مع الموضع. يقوم IMHSS03 بتحويل هذا إلى إشارة رقمية عبر جهاز إزالة التماثيل ومحول A/D ، ويعيده إلى MFP.

تنظيم السرعة: تحسب وحدة FCS نبضات من مستشعر مغناطيسي على عمود التوربينات لقياس سرعة التوربينات وترسل البيانات إلى MFP. يقوم MFP بضبط أمر الموضع المرسل إلى IMHSS03 بناءً على الانحراف بين ردود الفعل السريعة والقيمة المستهدفة ، مما يشكل نظام تحكم حلقة مغلقة.

معلمة المنتج

التفاصيل التالية هي لوحدة ABB IMHS03 الهيدروليكية المؤازرة.

إدخال LVDT (ثانوي):

4 مدخلات تمثيلية ، 2 مجموعات من LVDT الثانوية (2 ثانوي لكل مجموعة) ، 24VPP ، ± 7V الجهد الوضع المشترك ، 10KΩ مقاومة المدخلات التفاضلية.

إخراج LVDT (الإثارة الأولية):

2 المخرجات التناظرية ، التردد 400HZ-15KHz ، الجهد 2.1-18VPP (المقابل للحد الأدنى من المعاوقة 15-120Ω).

إخراج صمام المؤازرة:

4 مخرجات تمثيلية (2 مجموعات زائدة) ، الحالية ± 8- ± 64mA (تقابل أقصى مقاومة لفائف 750-93Ω).

إخراج محول I/H:

1 الناتج التناظري ، 4-20 مللي أمبير (الحد الأقصى للمقاومة 300 Ω) أو 20-160 مللي أمبير (الحد الأقصى للمقاومة 15 Ω).

المدخلات الرقمية:

3 مدخلات معزولة بصريًا (250 VDC) ، جهد التوصيل ≥18 VDC ، التيار الأمامي 2.8 مللي أمبير (اسمي).

الإخراج الرقمي:

1 إخراج المفتوح المفتوح المعزول بصريًا (250 VDC) ، جهد التوصيل 2.4 VDC (الحالي 250 مللي أمبير) ، فولطية قطع 24 VDC (تيار التسرب 10 μA).
